Hochpräzisions-Spannungswellenreduktor Harmonische Lagerräder Modell 25

Hochpräzisions-Spannungswellenreduktor

Spannungswellenreduktor Lager

Hochpräzisions-Harmonische Lager

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

LHT-25-XX-U-IV

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

Modell 25 Harmonische Reduktor

Komponenten:

Wellengenerator, Flexspline, Kreislaufspline

Reduzierungsquote:

50:1, 80:1, 100:1, 120:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Maximale Eingabegeschwindigkeit:

5600 R/min

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Entworfenes Leben:

15000 Stunden

Gewicht:

1,99 kg

Anwendung:

Medizinische Ausrüstung, Verarbeitungsmaschinen, Roboter, Halbleiterherstellungssysteme

Gewährleistung:

1 Jahr

Eigenschaften:

Kompaktheit und Leichtgewicht, hohe Geschwindigkeitsverhältnisse, Null Gegenreaktion

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Hochpräzisionsmodell 25 versiegelte harmonische Zahnräder

Name: Hochpräzisions-Spannungswellenreduktor Harmonische Lagerräder Modell 25
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-25-XX-U-IV
Availability: InStock

Produktbeschreibung

Harmonische Reduktoren sind in ihrer eigenen Klasse, wenn es um die Bewegungssteuerung und die mechanische Kraftübertragung geht.

Die Dehnungswellenreduktorgetriebe bieten Vorteile wie hohe Reduktionsquoten in einer einzigen Stufe, keine Rückschläge und eine hohe Präzision, die von herkömmlichen Getrieben nicht erreicht werden können.

Die harmonischen Reduktorgetriebe haben drei grundlegende Komponenten: einen Wellengenerator, eine Flexspline und eine kreisförmige Spline.

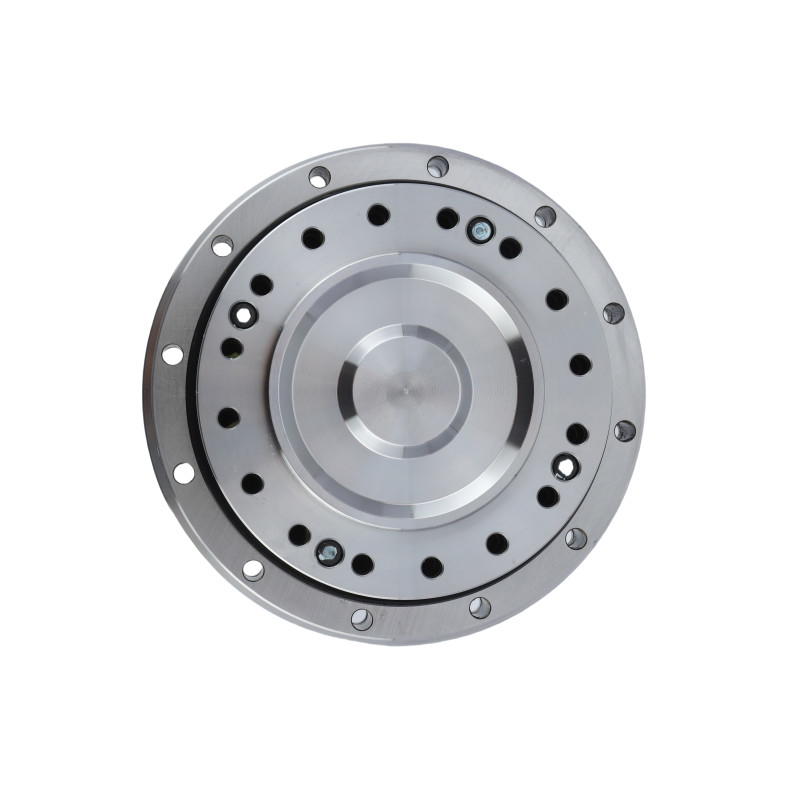

Hochpräzisions-Spannungswellenreduktor Harmonische Lagerräder Modell 25 0

Nennparametertabelle

Modell	Reduzierungsquote	Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp		Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment		Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit ((Grieß)	Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit ((Grieß)	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp				Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit ((Grieß)		Gegenreaktion	Gewicht	Konstruktionsdauer
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Weigerung	Uhrzeit
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤ 20	1.99	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000

Zeichnungen

Hochpräzisions-Spannungswellenreduktor Harmonische Lagerräder Modell 25 4

Detaillierte Bilder

Schlüsselmerkmale von LHT-IV-Modell 25 Harmonischen Getriebeinheiten
Erzeugnis	Modell 25 Harmonische Antrieb
Komponenten	Wellengenerator, Flexspline, Kreislaufspline
Reduzierungsquote	50:1, 80:1, 100:1, 120:1
Gegenreaktion	Weniger als 20 Bogensekunden
Durchschnittliche Eingabegeschwindigkeit	5600 R/min
Maximale Eingabegeschwindigkeit	3500 R/min
Entworfenes Leben	15000 Stunden
Modell	25
Gewicht	10,99 kg
Gewährleistung	1 Jahr

Anwendungen


Industrieroboter	Luft- und Raumfahrt	CNC-Maschinen
