Name: Präzisionsspannungswellengenerator versiegelt Harmonische Null-Rückschlag-Reduktor-Gang
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-20-XX-U-IV
Availability: InStock

Zu Hause > produits > Harmonischer Antrieb >

Präzisionsspannungswellengenerator versiegelt Harmonische Null-Rückschlag-Reduktor-Gang

Präzisionsspannwellengenerator

Versiegelter harmonischer Dehnungswellengenerator

Versiegelter Harmonischer Null-Rückschlag-Reduktor

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

LHT-20-XX-U-IV

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

Modell 20 Harmonische Reduktor

Komponenten:

Wellengenerator, Flexspline, Kreislaufspline

Reduzierungsquote:

50:1, 80:1, 100:1, 120:1, 160:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Maximale Eingabegeschwindigkeit:

6500 R/min

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Entworfenes Leben:

15000 Stunden

Gewicht:

1.29 kg

Anwendung:

Metallbearbeitungsmaschinen, Verarbeitungsmaschinen, Roboter

Gewährleistung:

1 Jahr

Eigenschaften:

Kompaktheit und Leichtgewicht, hohe Geschwindigkeitsverhältnisse, Null Gegenreaktion

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Ausgezeichnete Lebensdauer Präzision versiegelte Harmonische Antriebsgetriebe

Produktbeschreibung

Die harmonischen Reduktorgetriebe haben drei grundlegende Komponenten: einen Wellengenerator, eine Flexspline und eine kreisförmige Spline.

Komplexere Versionen haben eine vierte Komponente, die normalerweise zur Verkürzung der Gesamtlänge oder zur Erhöhung der Getriebeverringerung innerhalb eines kleineren Durchmessers verwendet wird, aber dennoch den gleichen Grundprinzipien folgt.

Die Dehnungswellenreduktorgetriebe bieten Vorteile wie hohe Reduktionsquoten in einer einzigen Stufe, keine Rückschläge und eine hohe Präzision, die von herkömmlichen Getrieben nicht erreicht werden können.

Komponenten

1.Der Wellengenerator des Dehnungswellenfahrzeugs besteht aus einem speziell konstruierten dünnen Kugellager, das an einem elliptischen Knoten befestigt ist.

2.Die Flexspline ist eine dünne zylindrische Tasse aus Legierungsstahl mit äußeren Zähnen am offenen Ende der Tasse.

3.Die Circular Spline ist ein starrer Ring mit inneren Zähnen.

Nennparametertabelle

Modell	Reduzierungsquote	Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp		Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment		Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit ((Grieß)	Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit ((Grieß)	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp				Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit ((Grieß)		Gegenreaktion	Gewicht	Konstruktionsdauer
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Weigerung	Uhrzeit
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤ 20	1.29	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000

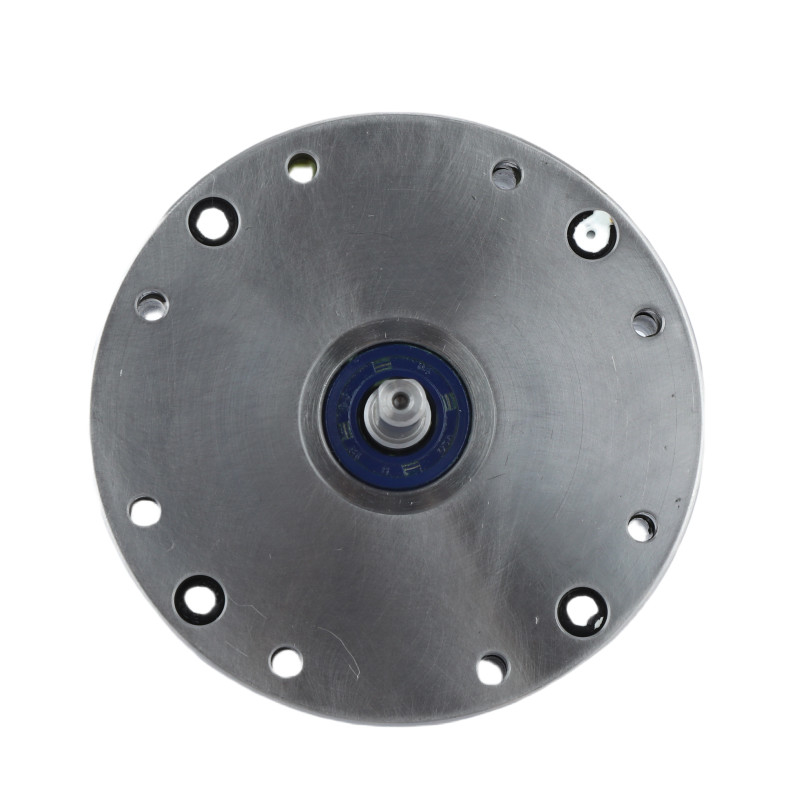

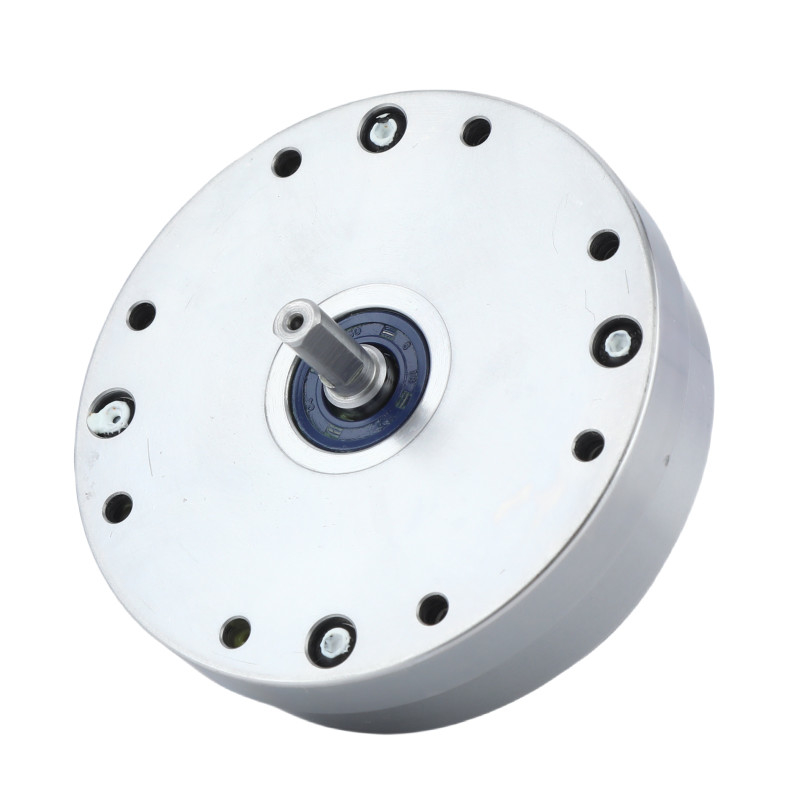

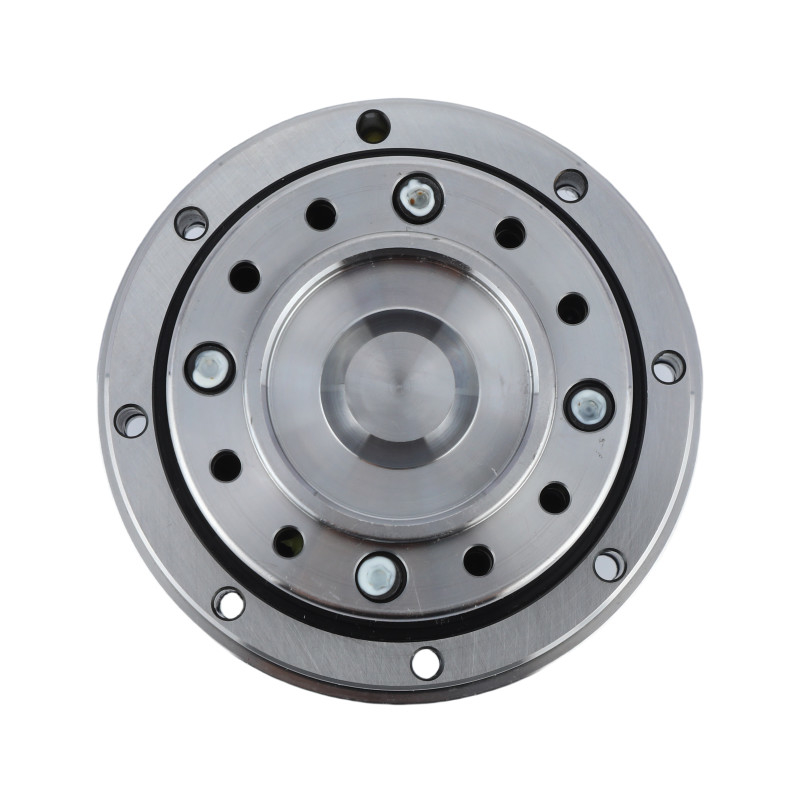

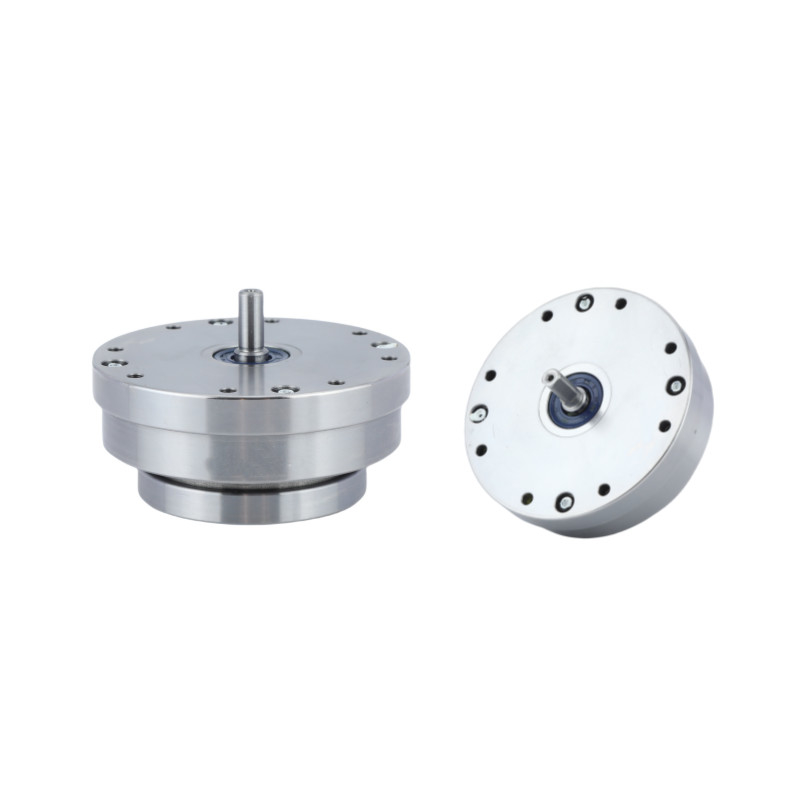

Präzisionsspannungswellengenerator versiegelt Harmonische Null-Rückschlag-Reduktor-Gang 1

Detaillierte Bilder

Schlüsselmerkmale von LHT-IV Modell 20 Harmonischen Getriebeinheiten
Erzeugnis	Modell 20 Harmonische Antrieb
Komponenten	Wellengenerator, Flexspline, Kreislaufspline
Reduzierungsquote	50:1, 80:1, 100:1, 120:1, 160:1
Gegenreaktion	Weniger als 20 Bogensekunden
Durchschnittliche Eingabegeschwindigkeit	6500 R/min
Maximale Eingabegeschwindigkeit	3500 R/min
Entworfenes Leben	15000 Stunden
Modell	20
Gewicht	1.29 kg
Gewährleistung	1 Jahr

Anwendungen


Industrieroboter	Medizinische Geräte	Humnoide Roboter

Optische Maschinen	Luft- und Raumfahrt	Produktionssysteme
