Herkunftsort:
Jiangsu, China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
Seitenausgang Flanken-Rotationsantriebsgeräte der HASF-Serie

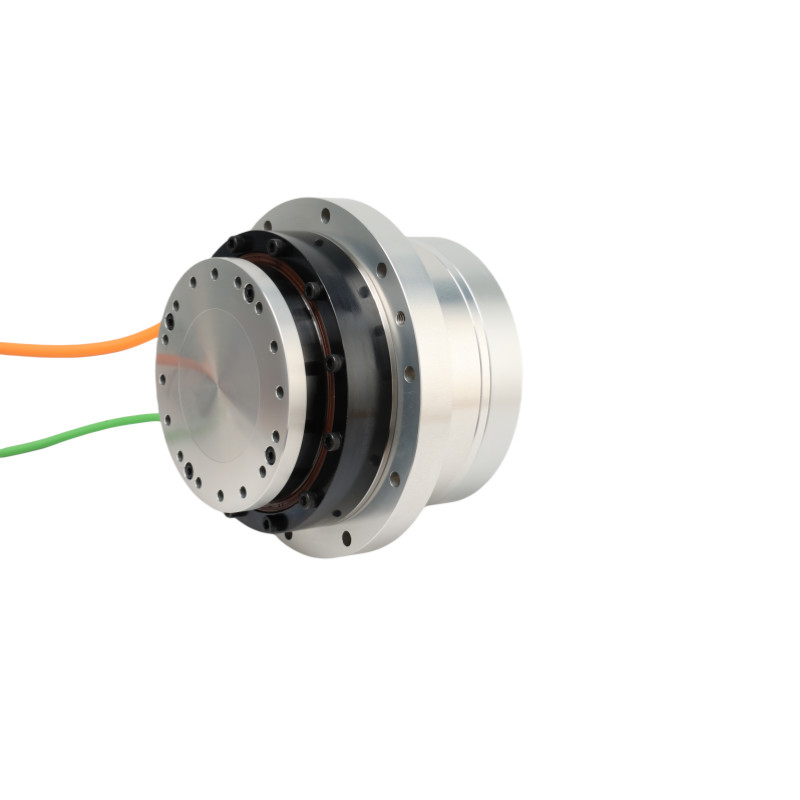

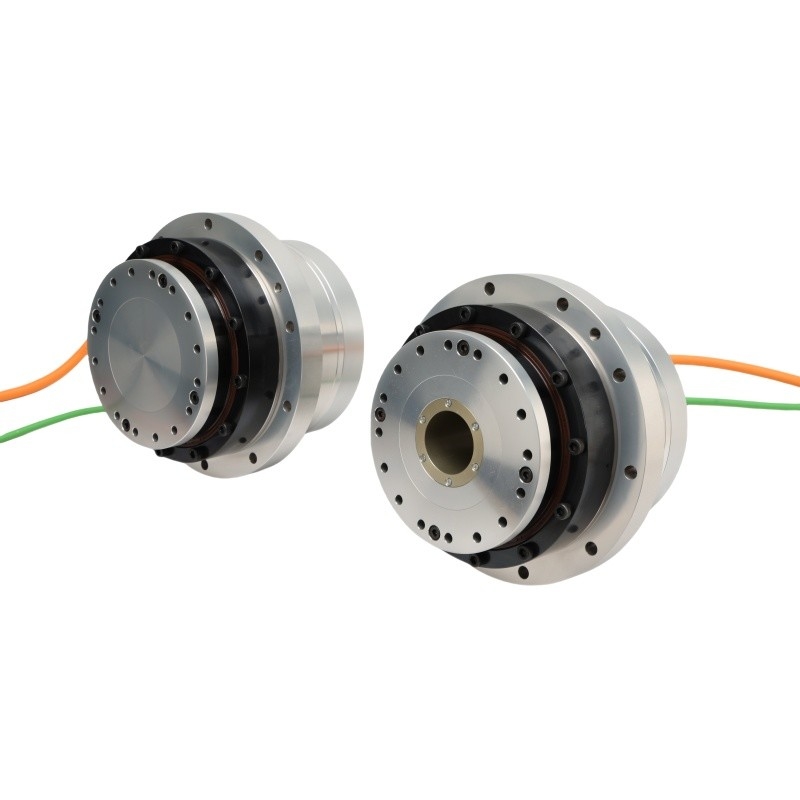

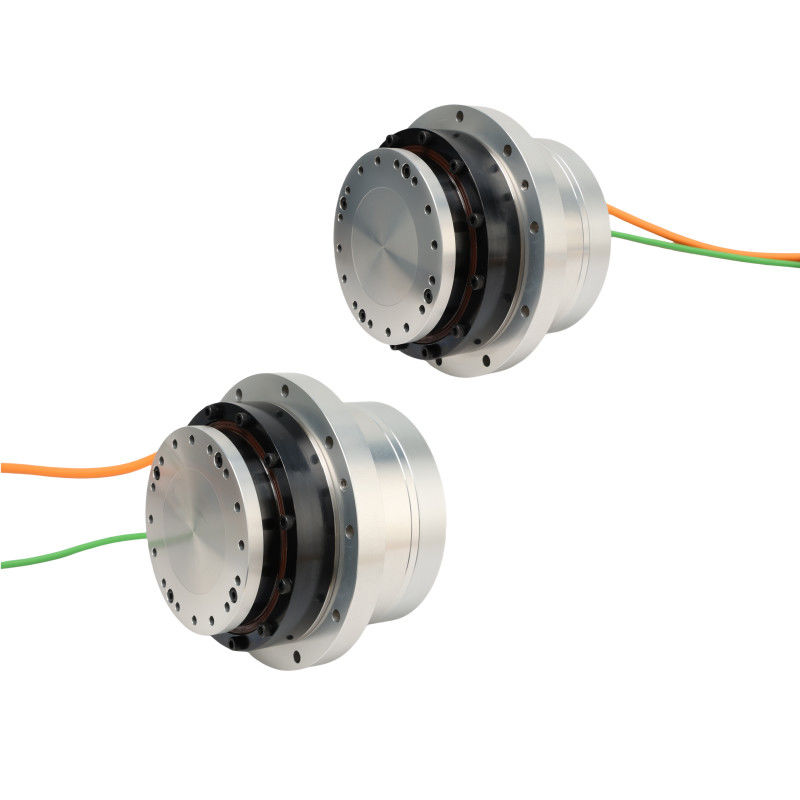

Hochgenauigkeit und hohes Drehmoment Festwelle HASF-Serie Modell 20 Flanken-Rotationsantrieb
Drehantriebsgeräte sind mechanische Geräte, die zur Erzeugung einer Drehbewegung oder eines Drehmoments um eine zentrale Achse ausgelegt sind.und andere Anwendungen, bei denen eine gesteuerte Drehbewegung erforderlich ist.
Industrieautomation
1. Roboterarme: Drehantriebsgeräte sind integraler Bestandteil von Roboterarmen und Manipulatoren, die in Montageanlagen, Pick-and-Place-Operationen und anderen automatisierten Aufgaben eingesetzt werden.
2- Fördergeräte und Materialhandhabung: Aktoren steuern die Drehbewegungen in Fördersystemen, Sortiermechanismen und Materialbearbeitungsgeräten.
3Verpackungsmaschinen: Aktoren erleichtern die Drehbewegungen in Verpackungsmaschinen für Aufgaben wie Abdichtung, Etikettierung und Füllung.
Automobilindustrie
1Steuerungssysteme: Elektrische und hydraulische Drehantriebe werden in elektrischen Servolenkungssystemen (EPS) und hydraulischen Servolenkungssystemen (HPS) zur Steuerung verwendet.
2. Drosselsteuerung: Aktoren werden verwendet, um die Position des Drosselventils in modernen Motoren zu steuern, um eine präzise Steuerung der Motordrehzahl und der Leistung zu gewährleisten.
3Übertragungssysteme:Rotationsantriebsgeräte werden in automatisierten Handgetrieben (AMT) und Doppelkupplungsgetrieben (DCT) verwendet, um das Getriebewechsel zu erleichtern.
Energie und Versorgung:
1. Ventilbetrieb: Rotationsbetriebsgeräte steuern Ventile in Rohrleitungen, Prozessindustrie und Versorgungsbetrieben zur Regulierung von Durchfluss, Druck und Flüssigkeitsrichtung.
2Erneuerbare Energie: Aktoren werden in Solar-Tracking-Systemen verwendet, um Solarzellen für eine optimale Energieaufnahme in Richtung Sonne auszurichten.
Medizinisches und Gesundheitswesen:
1. Diagnosegeräte: Rotationsantriebsgeräte werden in medizinischen Geräten wie CT-Scannern und MRT-Maschinen zur präzisen Positionierung und Bewegung von Bildgebungskomponenten verwendet.
2Chirurgische Robotik: Aktoren ermöglichen eine präzise Bewegung und Steuerung in chirurgischen Robotersystemen, was die chirurgische Präzision und minimal invasive Verfahren verbessert.
| Die Serie HAS | 20 | ||||||
| Reduzierungsquote | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Spitzendrehmoment | N·m | 69 | 91 | 102 | 108 | 113 |
| Nenndrehmoment | N·m | 30 | 48 | 58 | 61 | 61 | |
| Höchstgeschwindigkeit | Umdrehungen pro Minute | 98 | 62 | 50 | 41 | 31 | |
| Nenngeschwindigkeit | Umdrehungen pro Minute | 51 | 32 | 26 | 21 | 16 | |
| Höchststrom | Gewehr | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| Nennstrom | Gewehr | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| Drehmomentkonstante | N m/Arme | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| Phasenwiderstand | Ohm ((20°C) | 6.2 | |||||
| Phaseinduktivität | mH | 7.7 | |||||
| Rückwärts EMF | Arbeitszeit | 25 | |||||
| 48VDC | Spitzendrehmoment | N·m | 69 | 91 | 102 | 108 | 113 |
| Nenndrehmoment | N·m | 39 | 58 | 61 | 61 | 61 | |
| Höchstgeschwindigkeit | Umdrehungen pro Minute | 86 | 54 | 44 | 36 | 27 | |
| Nenngeschwindigkeit | Umdrehungen pro Minute | 51 | 32 | 26 | 21 | 16 | |
| Höchststrom | Gewehr | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| Nennstrom | Gewehr | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| Drehmomentkonstante | N m/Arme | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| Phasenwiderstand | Ohm ((20°C) | 0.4 | |||||
| Phaseinduktivität | mH | 0.9 | |||||
| Rückwärts EMF | Arbeitszeit | 7.7 | |||||
| Absolute Verschlüsselung | Typ des Encoders | Absolute Encoder | |||||
| Auflösung (eine Motorumdrehung) | ein bisschen | 23,24 Bits | |||||
| Motor Mehrdrehzahl | ein bisschen | 16 | |||||
| Einrichtungsgenauigkeit | Bogen Sek | ≤ 75 | ≤ 75 | ≤ 60 | ≤ 50 | ≤ 50 | |
| Wiederholbarkeit der Positionsgenauigkeit | Bogen Sek | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Steifheit beim Umwerfen | x104N·m /rad | 24 | |||||
| Torsionssteifheit | x104N·m /rad | 1.8 | 2.3 | ||||
| Trägheitsmoment | ohne Bremse | Weigerung2 | 8.8*10^-5 | ||||
| mit Bremse | Weigerung2 | 9.17*10^-5 | |||||
| Masse | ohne Bremse | Weigerung | 2.4 | ||||
| mit Bremse | Weigerung | 2.96 | |||||
| Anzahl der Motorsäulen | Polnisch | 16 | |||||
| Umweltbedingungen | Betriebstemperatur: 0~40°C Lagertemperatur: -20~60°C Betriebsfeuchtigkeit/Lagerfeuchtigkeit: 20~80% RH (keine Kondensation) Schwingungswiderstand: 24,5 m/s2 (Frequenz: 10~400 Hz) Nicht für Staub oder Metallpulver, ätzende Gase, brennbare Gase, Ölnebel und sonstige Gebrauch in Innenräumen, vermeiden Sie direktes Sonnenlicht Unter 1000 m Höhe |
||||||
| Motorisolierung | Isolierwiderstand: mehr als 100 MΩ ((DC500V) | ||||||
| Dielektrische Festigkeit: AC1500V/ 1 Minute | |||||||
| Isolationsklasse: F | |||||||
| Schutzgrade | Vollständig geschlossene, selbstgekühlte Art (IP65) | ||||||
