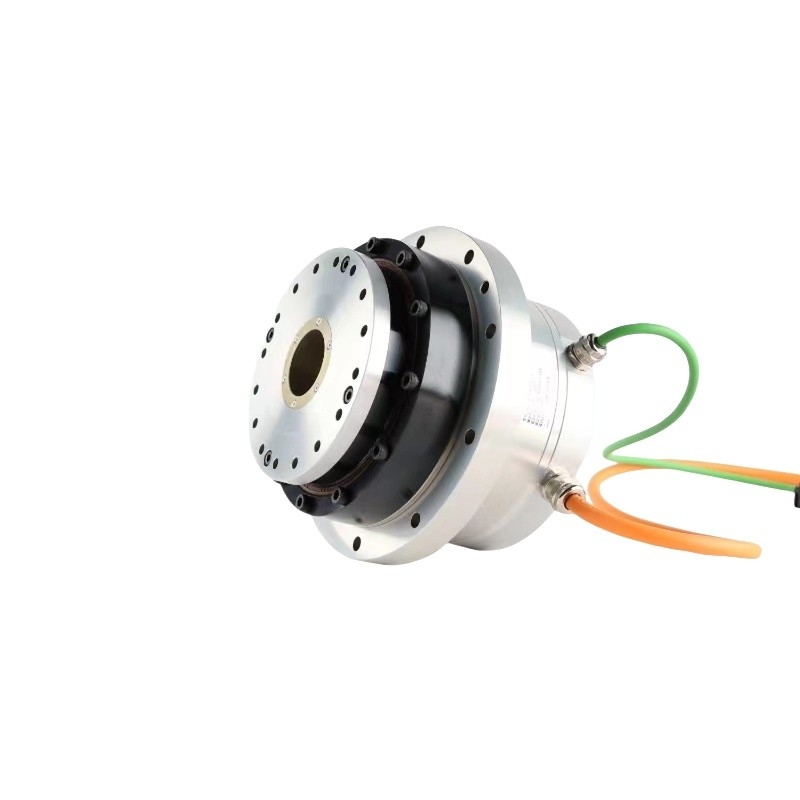

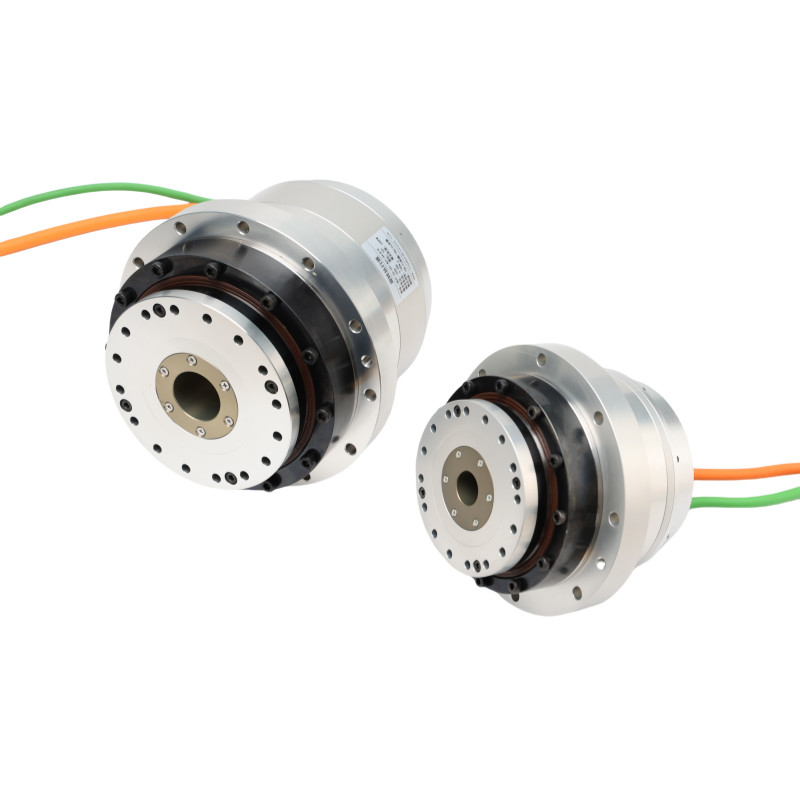

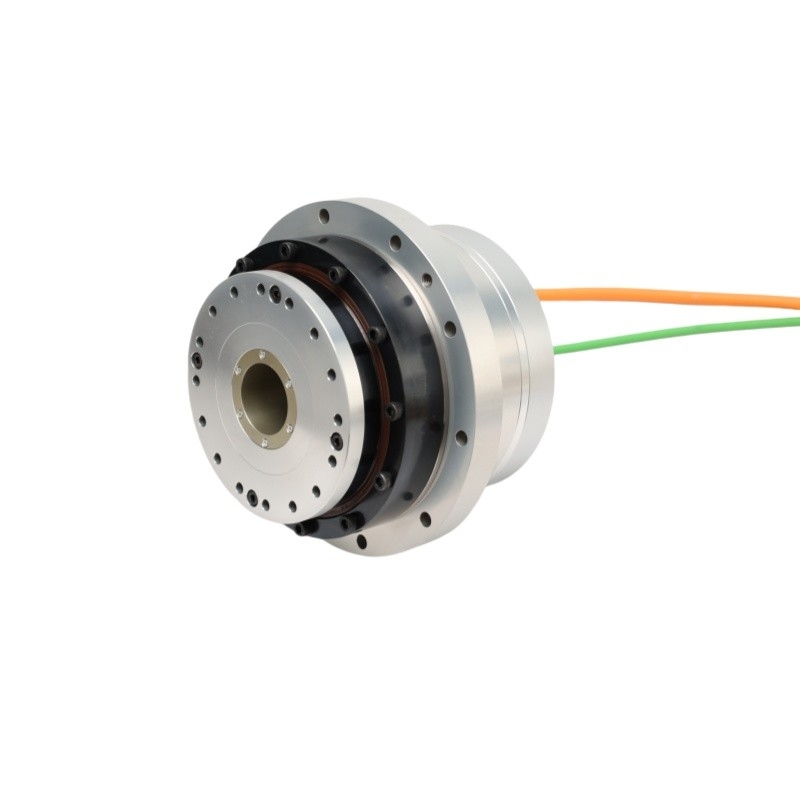

Null-Rückschlag-Rotations-Aktoren der HATF-Serie mit größerer Hohlwelle für Laserschneidmaschinen
Produktbeschreibung
Ein Drehvorgang ist ein elektrisches, flüssigkeitsbetriebenes oder manuelles Gerät, das zur Umwandlung elektrischer Energie in eine Dreh- oder Oszillatörbewegung verwendet wird.Diese Aktoren werden hauptsächlich im manuellen oder automatischen Ventilbetrieb eingesetzt, bei dem die Zugänglichkeit von Versorgungsmitteln wie Druckluft oder elektrischer Energie bei der Wahl eines Aktors eine wichtige Rolle spielt.
Diese Art von Aktuator unterscheidet sich von einem linearen Aktuator, da ein linearer Aktuator eine lineare Bewegung zur Übertragung von Leistung verwendet, wenn er sich gegen die Rotation richtet;Ein Drehvorgang ist mit Geräten verbunden, um lineare Vorrichtungen zu bildenDiese Aktoren werden in mobilen hydraulischen Geräten, an Bord von Flugzeugen und in Bewegungssteuerungssystemen eingesetzt.
Eigenschaften
Hohe Genauigkeit: Die absolute Positionierungsgenauigkeit beträgt bis zu 10 Bogensekunden (0,0028 Grad).
Großes Drehmoment: Kleine Größe, großes Drehmoment; Ausgangsdrehmoment bis zu 800 Nm.
Hohles Loch: Großöffnendes inneres Gewindeloch für den einfachen Durchgang von Kabeln, Gaslagern, Laserstrahlen usw.
Langlebigkeit: Die Genauigkeit bleibt nach mehr als 20.000 Stunden unverändert.
Keine GegenreaktionHarmonischer Antrieb mit null Gegenwirkungen.
Integration: Integrierte Dehnungswellen-Schaltanlage, harmonischer Reduktor, Drehmomentmotor, elektromagnetische Bremse, Encoder und Treiber.
Schnelle Reaktion: Ausgezeichnete dynamische Reaktionsleistung; ideal für Laserverarbeitung und Automatisierungsgeräte.
Niedrige Vibrationen: Extrem geringe Schwingungen und Geräusche; die beste Wahl für Anwendungen wie Halbleiter und medizinische Bildgebungsausrüstung.
Hohe Sicherheitsstandards: bis zu IP67-Schutzniveau
Wartungsfrei: Keine regelmäßige Wartung; kein Schmierstoffwechsel usw.
| Serie HAMF |
25 |
32 |
40 |
| Reduzierungsquote |
51 |
81 |
101 |
121 |
161 |
51 |
81 |
101 |
121 |
161 |
51 |
81 |
101 |
121 |
161 |
| 220VAC |
Spitzendrehmoment |
N·m |
121 |
169 |
194 |
207 |
217 |
250 |
376 |
441 |
436 |
459 |
400 |
641 |
702 |
762 |
800 |
| Nenndrehmoment |
N·m |
68.5 |
107 |
133 |
133 |
133 |
90 |
150 |
190 |
230 |
267 |
150 |
240 |
300 |
360 |
480 |
| Höchstgeschwindigkeit |
Umdrehungen pro Minute |
94 |
59 |
48 |
40 |
30 |
75 |
47 |
38 |
31 |
24 |
59 |
37 |
30 |
25 |
19 |
| Nenngeschwindigkeit |
Umdrehungen pro Minute |
49 |
31 |
25 |
21 |
16 |
45 |
28 |
23 |
19 |
14 |
39 |
25 |
20 |
17 |
12 |
| Höchststrom |
Gewehr |
6.9 |
6.07 |
5.58 |
4.97 |
3.92 |
11.56 |
10.95 |
9.6 |
8.5 |
6.72 |
14.42 |
14.55 |
12.78 |
11.58 |
9.13 |
| Nennstrom |
Gewehr |
3.9 |
3.84 |
3.83 |
3.2 |
2.4 |
4.16 |
4.37 |
4.44 |
4.48 |
3.91 |
5.41 |
5.45 |
5.46 |
5.47 |
5.48 |
| Drehmomentkonstante |
N m/Arme |
17.54 |
27.86 |
34.74 |
41.62 |
55.38 |
21.62 |
34.34 |
42.82 |
51.3 |
68.26 |
27.74 |
44.06 |
54.94 |
65.82 |
87.58 |
| Phasenwiderstand |
Ohm ((20°C) |
3.55 |
2.1 |
2 |
| Phaseinduktivität |
mH |
10 |
12 |
6 |
| Rückwärts EMF |
Arbeitszeit |
40 |
52.5 |
65 |
| 48VDC |
Spitzendrehmoment |
N·m |
121 |
169 |
194 |
207 |
217 |
250 |
376 |
411 |
436 |
459 |
280 |
440 |
550 |
660 |
800 |
| Nenndrehmoment |
N·m |
64 |
100 |
125 |
133 |
133 |
90 |
145 |
180 |
215 |
267 |
140 |
230 |
280 |
340 |
450 |
| Höchstgeschwindigkeit |
Umdrehungen pro Minute |
59 |
37 |
30 |
25 |
19 |
53 |
33 |
27 |
22 |
17 |
43 |
27 |
22 |
18 |
14 |
| Nenngeschwindigkeit |
Umdrehungen pro Minute |
49 |
31 |
25 |
21 |
16 |
45 |
28 |
23 |
19 |
14 |
31 |
20 |
16 |
13 |
10 |
| Höchststrom |
Gewehr |
26.96 |
23.71 |
21.83 |
19.44 |
15.32 |
47.13 |
44.63 |
39.13 |
34.65 |
27.41 |
42.89 |
42.44 |
42.54 |
42.61 |
38.82 |
| Nennstrom |
Gewehr |
14.26 |
14.03 |
14.06 |
12.49 |
9.39 |
16.97 |
17.21 |
17.14 |
17.09 |
15.95 |
21.45 |
22.18 |
21.66 |
21.95 |
21.84 |
| Drehmomentkonstante |
N m/Arme |
4.49 |
7.13 |
8.89 |
10.65 |
14.17 |
5.3 |
8.42 |
10.5 |
12.58 |
16.74 |
6.53 |
10.37 |
12.93 |
15.49 |
20.61 |
| Phasenwiderstand |
Ohm ((20°C) |
0.13 |
0.2 |
0.074 |
| Phaseinduktivität |
mH |
0.36 |
0.4 |
0.3 |
| Rückwärts EMF |
Arbeitszeit |
10.5 |
12.57 |
15 |
| Absolute Verschlüsselung |
Typ des Encoders |
Absolute Encoder |
| Auflösung (eine Motorumdrehung) |
ein bisschen |
23,24 Bits |
23bits |
| Motor Mehrdrehzahl |
ein bisschen |
16 |
| Einrichtungsgenauigkeit |
Bogen Sek |
≤ 70 |
≤ 60 |
≤ 60 |
≤ 50 |
≤ 50 |
≤ 65 |
≤ 60 |
≤ 55 |
≤ 45 |
≤ 45 |
≤ 60 |
≤ 60 |
≤ 50 |
≤ 45 |
≤ 45 |
| Wiederholbarkeit der Positionsgenauigkeit |
Bogen Sek |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
| Steifheit beim Umwerfen |
x104 N·m /rad |
38 |
95 |
175 |
| Torsionssteifheit |
x104 N·m /rad |
3.4 |
4.6 |
3.4 |
9.9 |
14 |
18.6 |
| Trägheitsmoment |
ohne Bremse |
kg*m2 |
2.3*10^-4 |
8.03*10^-4 |
1.72*10^-3 |
| Masse |
ohne Bremse |
Weigerung |
3.7 |
6.68 |
12.2 |
| Anzahl der Motorsäulen |
Polnisch |
16 |
| Umweltbedingungen |
Betriebstemperatur: 0~40°C
Lagertemperatur: -20~60°C
Betriebsfeuchtigkeit/Lagerfeuchtigkeit: 20~80% RH (keine Kondensation)
Schwingungswiderstand: 24,5 m/s2 (Frequenz: 10~400 Hz)
Nicht für Staub oder Metallpulver, ätzende Gase, brennbare Gase, Ölnebel und sonstige Gebrauch in Innenräumen, vermeiden Sie direktes Sonnenlicht
Unter 1000 m Höhe |
| Motorisolierung |
Isolierwiderstand: mehr als 100 MΩ ((DC500V) |
| Dielektrische Festigkeit: AC1500V/ 1 Minute |
| Isolationsklasse: F |
| Schutzgrade |
Vollständig geschlossene, selbstgekühlte Art (IP65) |
