Name: Hochdrehmoment-Aerospace-Harmonische Antriebsspannungswellen-Getriebegenerator
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-14-XX-U-IV
Availability: InStock

Zu Hause > produits > Harmonischer Antrieb >

Hochdrehmoment-Aerospace-Harmonische Antriebsspannungswellen-Getriebegenerator

Hochdrehmoment harmonischer Antrieb

Luft- und Raumfahrt harmonischer Antrieb

Ausrüstung für die Luftfahrt

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

LHT-14-XX-U-IV

Kontakt mit uns

Bitte um ein Angebot

Hochdrehmoment-Aerospace-Harmonische Antriebsspannungswellen-Getriebegenerator

Einzelheiten zum Produkt

Erzeugnis:

Modell 14 Harmonische Reduktor

Komponenten:

Wellengenerator, Flexspline, Kreislaufspline

Reduzierungsquote:

50:1, 80:1, 100:1, 120:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Maximale Eingabegeschwindigkeit:

8500 R/min

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Entworfenes Leben:

15000 Stunden

Gewicht:

00,66 kg

Anwendung:

Robotik, Luftfahrt, medizinische Ausrüstung

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Hochdrehmomentkapazität versiegelte Harmonische Getriebe

Produktbeschreibung

Der Strain Wave Reducer ist eine Art Übertragung, die auf einen Wellengenerator angewiesen ist, um kontrollierbare elastische Verformungswellen in flexiblen Zahnrädern zu erzeugen, um Bewegung und Kraftübertragung zu erreichen.Der Harmonie-Reduktor entstand während der Mondforschung der USA und der Sowjetunion im letzten Jahrhundert.- hauptsächlich um den dringenden Bedarf der Luftfahrtindustrie an Reduktoren mit kompakter Struktur, geringem Gewicht, geringer Größe und einem hohen Reduktionsverhältnis zu decken,hohe Übertragungseffizienz und hohe Übertragungsgenauigkeit.

Eigenschaften

1Hohe Präzision und Wiederholbarkeit: Für Anwendungen, die eine genaue Positionierung und Steuerung erfordern, unerlässlich.

2. Kompaktes Maß: spart Platz und ermöglicht kompaktere und leichtere Designs.

3. Hohe Drehmoment-Gewichts-Verhältnis: Bietet starke Drehmomentleistung ohne erhebliches Gewicht.

4. Niedriger Verschleiß und lange Lebensdauer: Aufgrund des Rollkontakts der Zähne, der den Verschleiß minimiert und die Lebensdauer des Antriebs verlängert.

5- Geschmeidiger Betrieb: Er ermöglicht eine geschmeidige und gleichbleibende Bewegung, ideal für empfindliche Aufgaben.

Spezifikation

Modell	Reduzierungsquote	Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp		Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment		Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit ((Grieß)	Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit ((Grieß)	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp				Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit ((Grieß)		Gegenreaktion	Gewicht	Konstruktionsdauer
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Weigerung	Uhrzeit
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20	0.66	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000

Zeichnungen

Hochdrehmoment-Aerospace-Harmonische Antriebsspannungswellen-Getriebegenerator 1

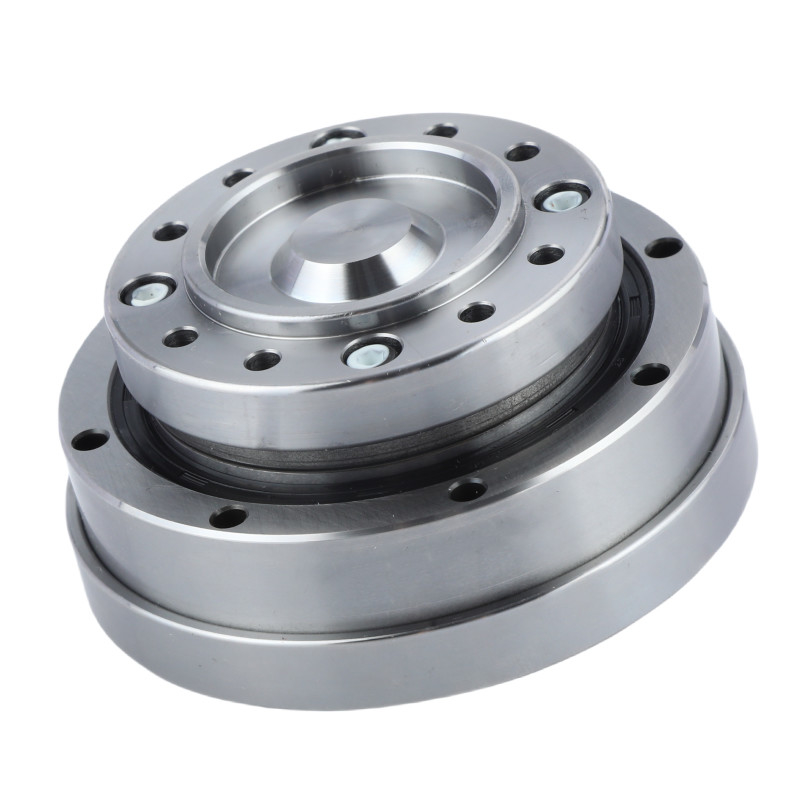

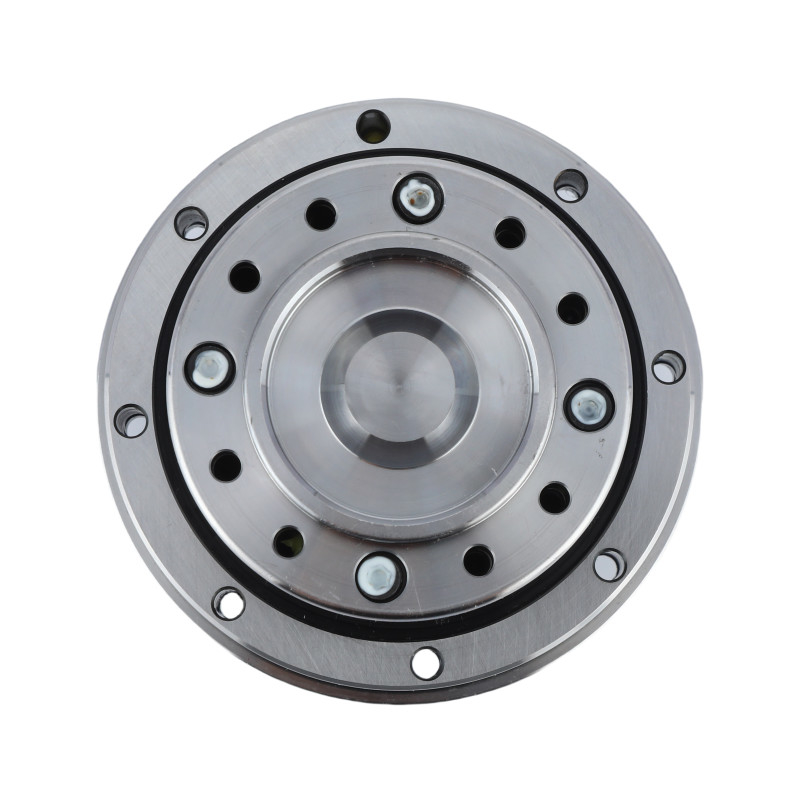

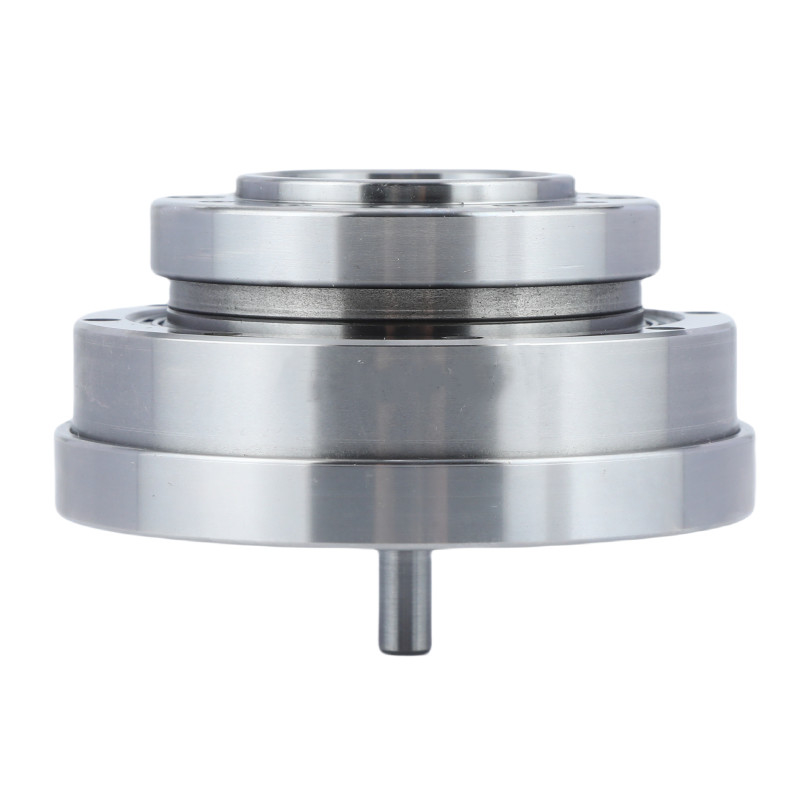

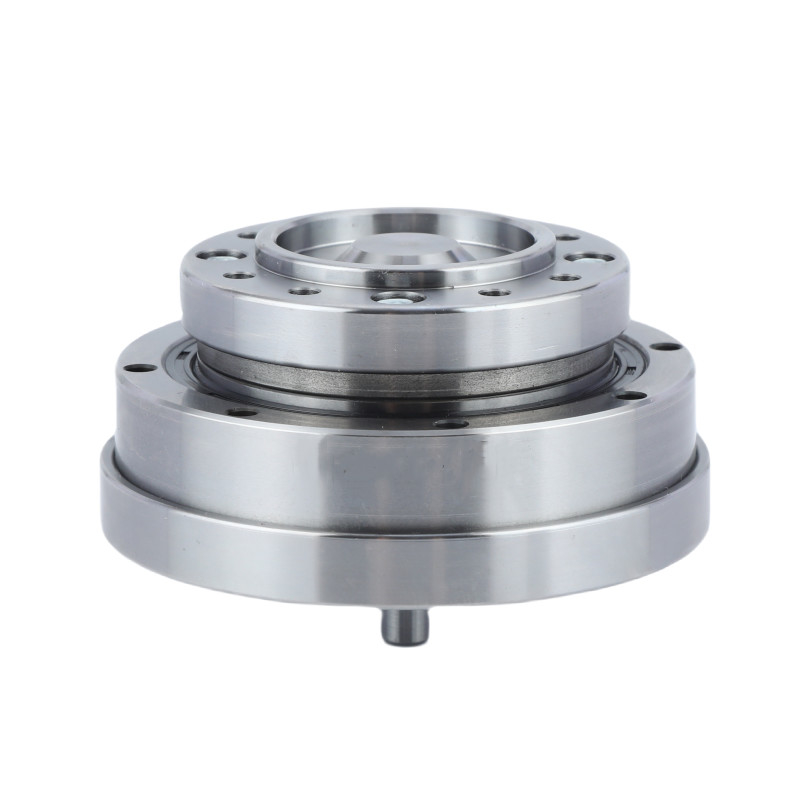

Detaillierte Bilder

Hochdrehmoment-Aerospace-Harmonische Antriebsspannungswellen-Getriebegenerator 3

Hochdrehmoment-Aerospace-Harmonische Antriebsspannungswellen-Getriebegenerator 4

Hochdrehmoment-Aerospace-Harmonische Antriebsspannungswellen-Getriebegenerator 5

Schlüsselmerkmale von LHT-IV Modell 14 Harmonischen Getriebeinheiten
Erzeugnis	Modell 14 Harmonischer Antrieb
Komponenten	Wellengenerator, Flexspline, Kreislaufspline
Reduzierungsquote	50:1, 80:1, 100:1, 120:1
Gegenreaktion	Weniger als 20 Bogensekunden
Durchschnittliche Eingabegeschwindigkeit	8500 R/min
Maximale Eingabegeschwindigkeit	3500 R/min
Entworfenes Leben	15000 Stunden
Modell	14
Gewicht	00,66 kg
Gewährleistung	1 Jahr

Anwendungen


Industrieroboter	Medizinische Geräte	Humnoide Roboter

Luft- und Raumfahrt	Produktionssysteme	Halbleiter-System
