Name: Große Hohlharmonische Reduktionsgetriebe Dehnungswellenreduktor 7,2 kg
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-40-XX-U-III
Availability: InStock

Zu Hause > produits > Harmonischer Antrieb >

Große Hohlharmonische Reduktionsgetriebe Dehnungswellenreduktor 7,2 kg

Große Hohlharmonische Reduktionsräder

7.2kg Harmonische Verringerungsanlage

7.2kg Harmonische Getriebe

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

LHT-40-XX-U-III

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

Modell 40 Harmonische Zahnräder

Komponenten:

Wellengenerator, Flexspline, Kreislaufspline

Reduzierungsquote:

50:1, 80:1, 100:1, 120:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Maximale Eingabegeschwindigkeit:

4000 R/min

Durchschnittliche Eingabegeschwindigkeit:

3000 U/Min

Entworfenes Leben:

15000 Stunden

Gewicht:

7.2 kg

Anwendung:

Robotik, Luft- und Raumfahrt, medizinische Ausrüstung, industrielle Automatisierung, neue Energieind

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

LHT-III-Reihe von großen hohlen Harmonischen Getrieben

Produktbeschreibung

Ein Dehnungswellengetriebe (auch als harmonisches Getriebe bezeichnet) ist eine Art mechanisches Getriebesystem, das eine flexible Spalte mit äußeren Zähnen verwendet.mit einer Breite von mehr als 20 mm,.

Verzögerungswellenverwendet ein einzigartiges Funktionsprinzip, das auf der elastischen Mechanik von Metallen beruht.Die größten Vorteile sind die Eigenschaften von null Rückschlag und die Gewichts- und Platzersparnis im Vergleich zu anderen Zahnrädern, da unser Zahnradmechanismus nur aus drei Grundteilen besteht.Wellengenerator,FlexsplineundKreisförmige Spalte.

Der Dehnungswellenreduktor besteht aus drei Hauptkomponenten

Wellengenerator: Eine elliptische Kamm, die in eine flexible zylindrische Spline (Flexspline) passt.
Flexspline: Eine flexible zylindrische Komponente mit äußeren Zähnen, die mit den inneren Zähnen der kreisförmigen Spline übereinstimmen.
Kreisförmige Spalte: Ein starrer Ring mit inneren Zähnen, die sich mit der Flexspalte verbinden.

Spezifikation

Modell		40
Reduzierungsquote		50	80	100	120
Nenndrehmoment bei 2000r/min Eingang	Nm	178	268	345	382
Nenndrehmoment bei 2000r/min Eingang	kgfm	18	27	35	39
zulässiges Spitzendrehmoment bei Start und Stopp	Nm	523	675	738	802
zulässiges Spitzendrehmoment bei Start und Stopp	kgfm	53	69	75	82
Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment	Nm	255	369	484	586
	kgfm	26	38	49	60
Höchstzulässiges momentanes Drehmoment	Nm	892	1270	1400	1530
Höchstzulässiges momentanes Drehmoment	kgfm	91	130	143	156
Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)	r/min	4000
Zulässige durchschnittliche Eingangsdrehgeschwindigkeit (Fett)	r/min	3000
Gegenreaktion	Arc Sec	≤ 20
Gewicht	Weigerung	7.2
Konstruktionsdauer	Uhrzeit	15000

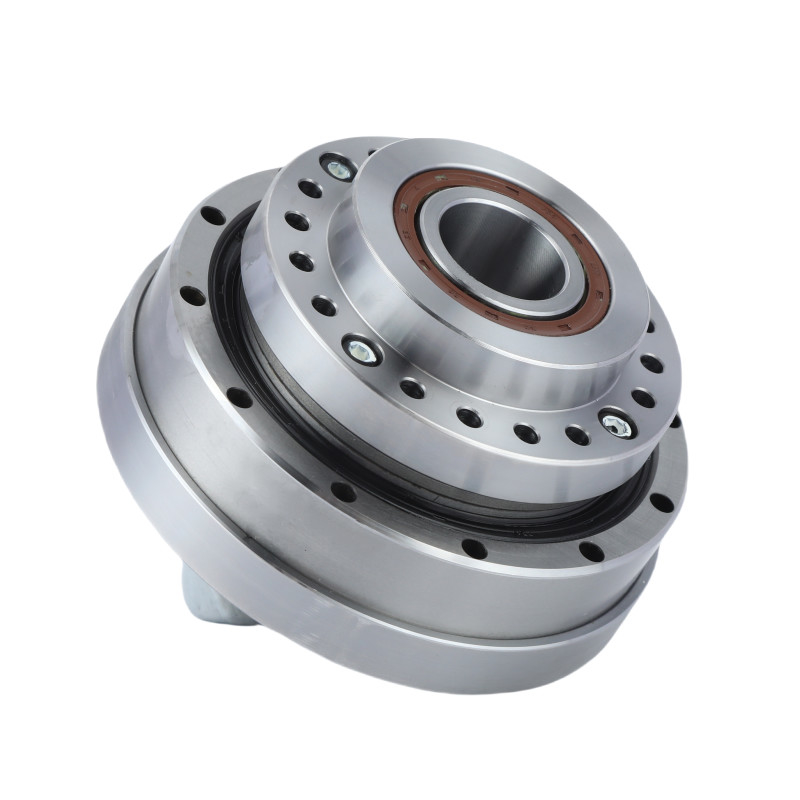

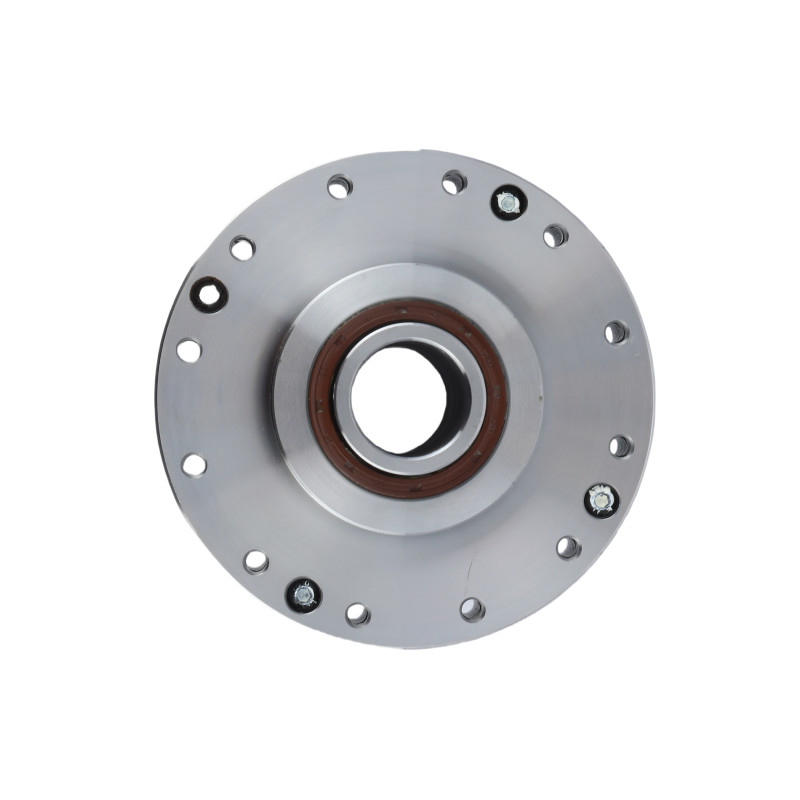

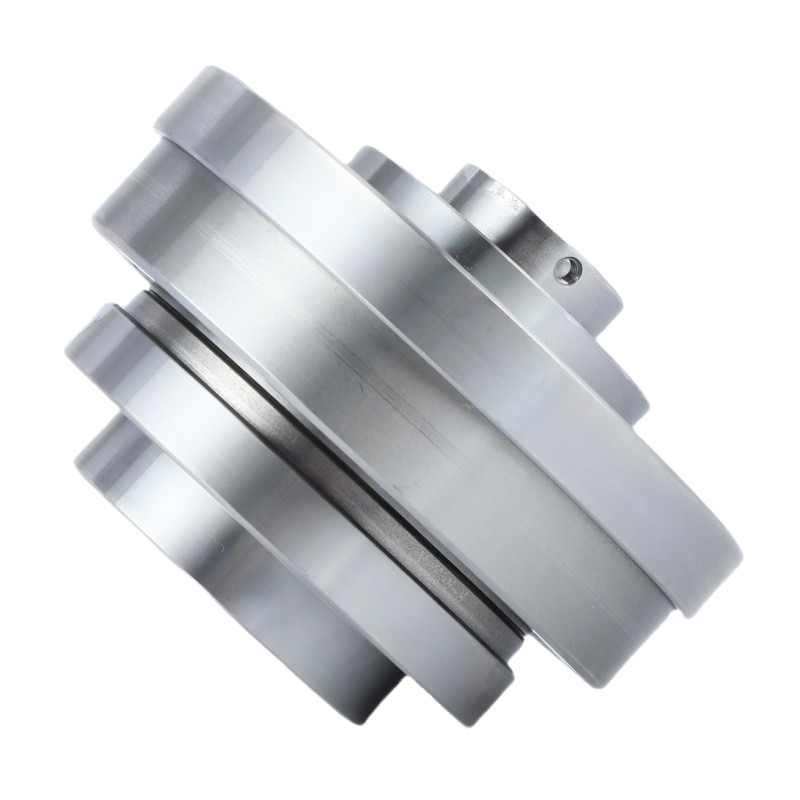

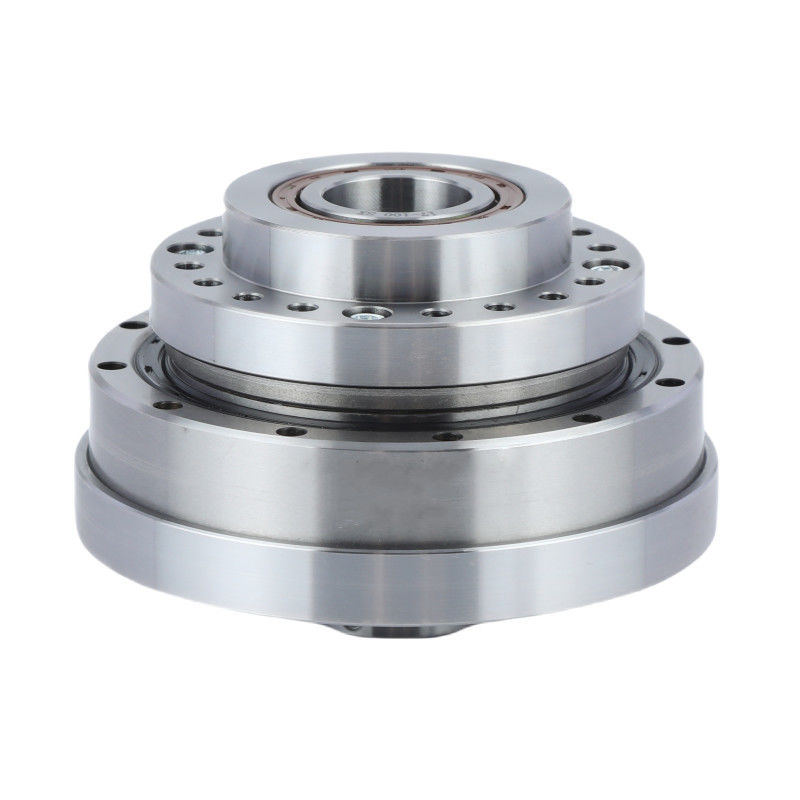

Große Hohlharmonische Reduktionsgetriebe Dehnungswellenreduktor 7,2 kg 1

Detaillierte Bilder

	Schlüsselmerkmale von LHT-III Modell 40 Harmonischen Getriebeinheiten
	Erzeugnis	Modell 40 Belastungswellenreduktor
	Komponenten	Wellengenerator, Flexspline, Kreislaufspline
	Reduzierungsquote	50:1, 80:1, 100:1, 120:1
	Gegenreaktion	Weniger als 20 Bogensekunden
	Durchschnittliche Eingabegeschwindigkeit	4000 R/min
	Maximale Eingabegeschwindigkeit	3500 R/min
	Entworfenes Leben	15000 Stunden
	Modell	40
	Gewicht	7.2 kg
	Gewährleistung	1 Jahr

Anwendungen


Industrie-Roboter	Humanoider Roboter	Medizinische Geräte	Herstellungsverfahren
