Name: Niedrige Rückwirkung Harmonischer Antrieb Lagergetriebe Verringerung Dehnungswellenreduktor
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-32-XX-U-III
Availability: InStock

Zu Hause > produits > Harmonischer Antrieb >

Niedrige Rückwirkung Harmonischer Antrieb Lagergetriebe Verringerung Dehnungswellenreduktor

Niedrige Rückschlag-Harmonische Antriebslager

Verzögerungswellen-harmonische Antriebslager

Harmonische Getriebeverringerung Lager

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

LHT-32-XX-U-III

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

Modell 32 Harmonische Reduktor

Komponenten:

Wellengenerator, Flexspline, Kreislaufspline

Reduzierungsquote:

50:1, 80:1, 100:1, 120:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Maximale Eingabegeschwindigkeit:

4800 r/min

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Entworfenes Leben:

15000 Stunden

Gewicht:

4.2 kg

Anwendung:

Robotik, Luft- und Raumfahrt, medizinische Ausrüstung, industrielle Automatisierung, Optik und Photo

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Niedrige Rückwirkung Harmonischer Antrieb Dehnungswellenreduktor

Produktbeschreibung

Ein Dehnungswellengetriebe (auch als harmonisches Getriebe bezeichnet) ist eine Art mechanisches Getriebesystem, das eine flexible Spalte mit äußeren Zähnen verwendet.mit einer Breite von mehr als 20 mm,.

Strain wave gearing wird häufig in der Robotik und Luft- und Raumfahrt eingesetzt.

Harmonische Antriebe bestehen aus drei Hauptkomponenten

Wellengenerator: Eine elliptische Kamm, die in eine flexible zylindrische Spline (Flexspline) passt.
Flexspline: Eine flexible zylindrische Komponente mit äußeren Zähnen, die mit den inneren Zähnen der kreisförmigen Spline übereinstimmen.
Kreisförmige Spalte: Ein starrer Ring mit inneren Zähnen, die sich mit der Flexspalte verbinden.

Tabelle der Parameter

Modell		32
Reduzierungsquote		50	80	100	120
Nenndrehmoment bei 2000r/min Eingang	Nm	99	153	178	178
Nenndrehmoment bei 2000r/min Eingang	kgfm	10	16	18	18
zulässiges Spitzendrehmoment bei Start und Stopp	Nm	281	395	433	459
zulässiges Spitzendrehmoment bei Start und Stopp	kgfm	29	40	44	47
Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment	Nm	140	217	281	281
	kgfm	14	22	29	29
Höchstzulässiges momentanes Drehmoment	Nm	497	738	841	892
Höchstzulässiges momentanes Drehmoment	kgfm	51	75	86	91
Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)	r/min	4800
Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit (Fett)	r/min	3500
Gegenreaktion	Arc Sec	≤ 20
Gewicht	Weigerung	4.2
Konstruktionsdauer	Uhrzeit	15000

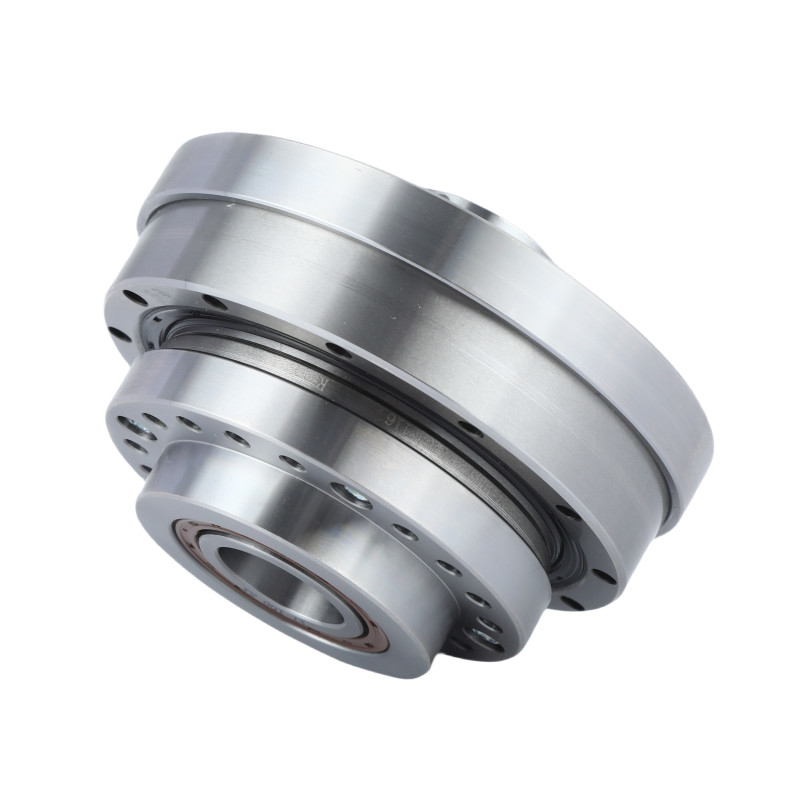

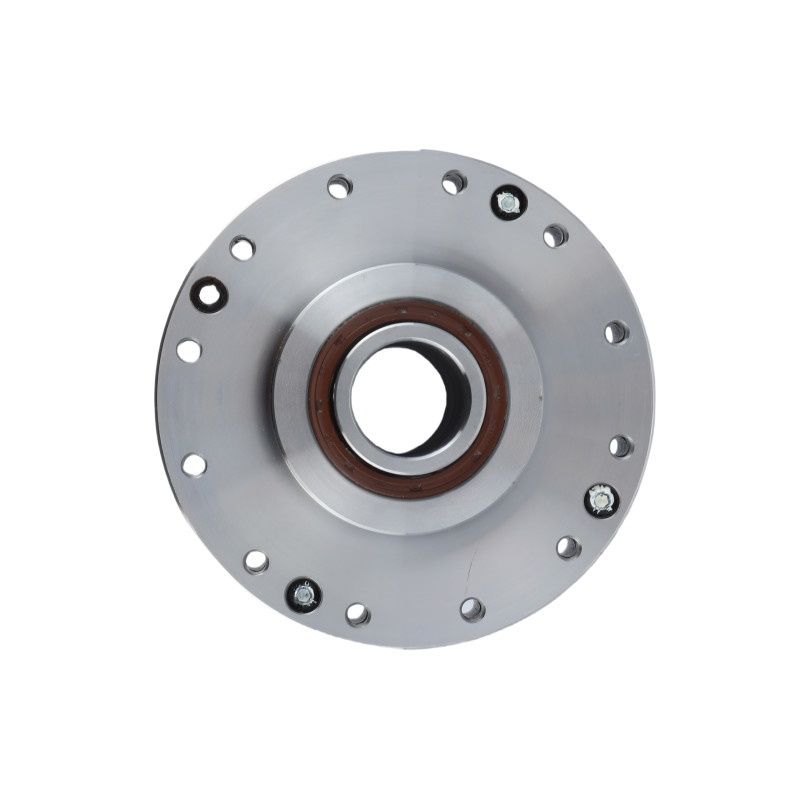

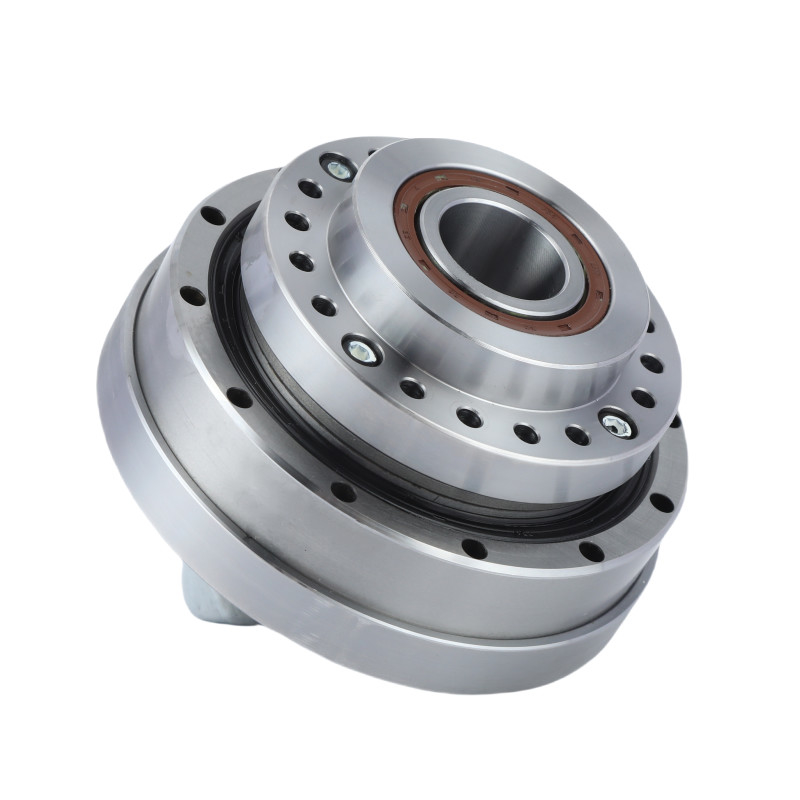

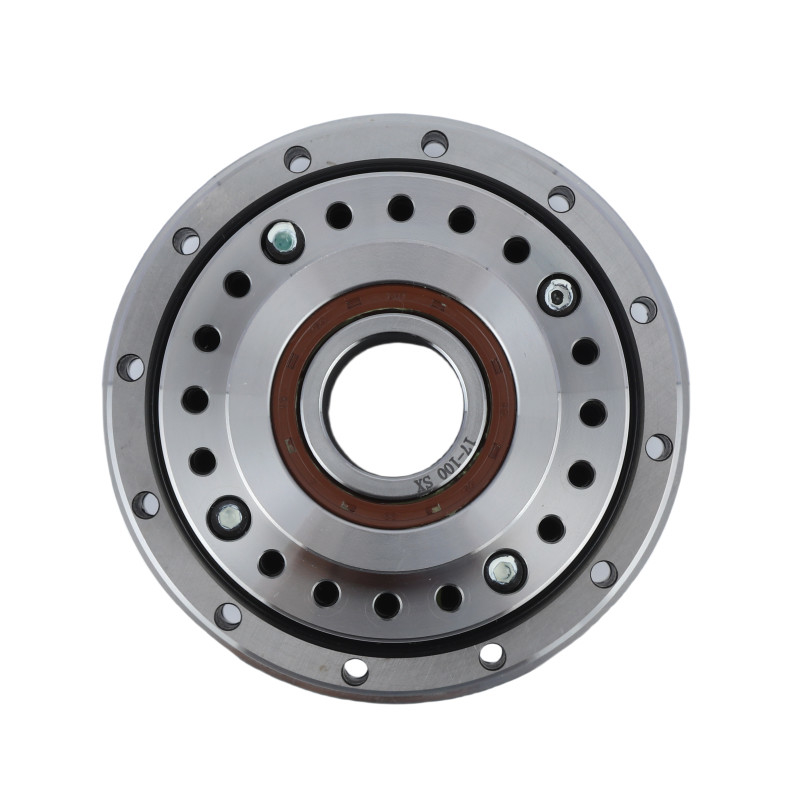

Niedrige Rückwirkung Harmonischer Antrieb Lagergetriebe Verringerung Dehnungswellenreduktor 1

Detaillierte Bilder

	Schlüsselmerkmale von LHT-III Modell 32 Harmonische Getriebeinheiten
	Erzeugnis	Modell 32 Dehnungswellenreduktor
	Komponenten	Wellengenerator, Flexspline, Kreislaufspline
	Reduzierungsquote	50:1, 80:1, 100:1, 120:1
	Gegenreaktion	Weniger als 20 Bogensekunden
	Durchschnittliche Eingabegeschwindigkeit	4800 R/min
	Maximale Eingabegeschwindigkeit	3500 R/min
	Entworfenes Leben	15000 Stunden
	Modell	32
	Gewicht	4.2 kg
	Gewährleistung	1 Jahr

Anwendungen


Industrieroboter	Medizinische Geräte	Produktionssysteme
