Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
LHT-25-XX-U-III
Niedrige Rückwirkung Spannungswellenreduktor Harmonische Zahnräder
Produktbeschreibung
Ein harmonischer Antrieb ist durch sein Design reibungslos mit einem hohen Verhältnis der Geschwindigkeitsreduktion ausgelegt.
Harmonische Antriebe sind ein wesentlicher Bestandteil von Anwendungen, die hohe Präzision, hohes Drehmoment und ein kompaktes Design erfordern.Das einzigartige Funktionsprinzip und die Vorteile machen sie für eine Vielzahl von Industriezweigen geeignet, von der Robotik und der Luftfahrt bis hin zu Medizinprodukten und industrieller Automatisierung.Harmonische Antriebe tragen wesentlich zur Leistung und Effizienz moderner technologischer Systeme bei.
|
Betrieb Wenn sich der Wellengenerator dreht, verformt er die Flexspline, wodurch sich seine äußeren Zähne an zwei entgegengesetzten Stellen mit den inneren Zähnen der kreisförmigen Spline verbinden. Während sich der Wellengenerator weiter dreht, bewegen sich die Einschaltpunkte um den Umfang, wodurch sich die Flexspline dreht. Die Flexspline hat weniger Zähne als die kreisförmige Spline.Also eine komplette Drehung des Wellengenerators führt zur Flexspline, die sich um die Anzahl der Zähne zwischen den beiden Splines dreht., was eine hohe Reduktionsrate erreicht. |
Spezifikation
| Modell | 25 | |||||
| Reduzierungsquote | 50 | 80 | 100 | 120 | ||
| Nenndrehmoment bei 2000r/min Eingang | Nm | 51 | 82 | 87 | 87 | |
| kgfm | 5.2 | 8.4 | 8.9 | 8.9 | ||
| zulässiges Spitzendrehmoment bei Start und Stopp | Nm | 127 | 178 | 204 | 217 | |
| kgfm | 13 | 18 | 21 | 22 | ||
| Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment | Nm | 72 | 113 | 140 | 140 | |
| kgfm | 7.3 | 12 | 14 | 14 | ||
| Höchstzulässiges momentanes Drehmoment | Nm | 242 | 332 | 369 | 395 | |
| kgfm | 25 | 34 | 38 | 40 | ||
| Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett) |
r/min | 5600 | ||||
| Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit (Fett) |
r/min | 3500 | ||||
| Gegenreaktion | Arc Sec | ≤ 20 | ||||
| Gewicht | Weigerung | 2.02 | ||||
| Konstruktionsdauer | Uhrzeit | 15000 | ||||

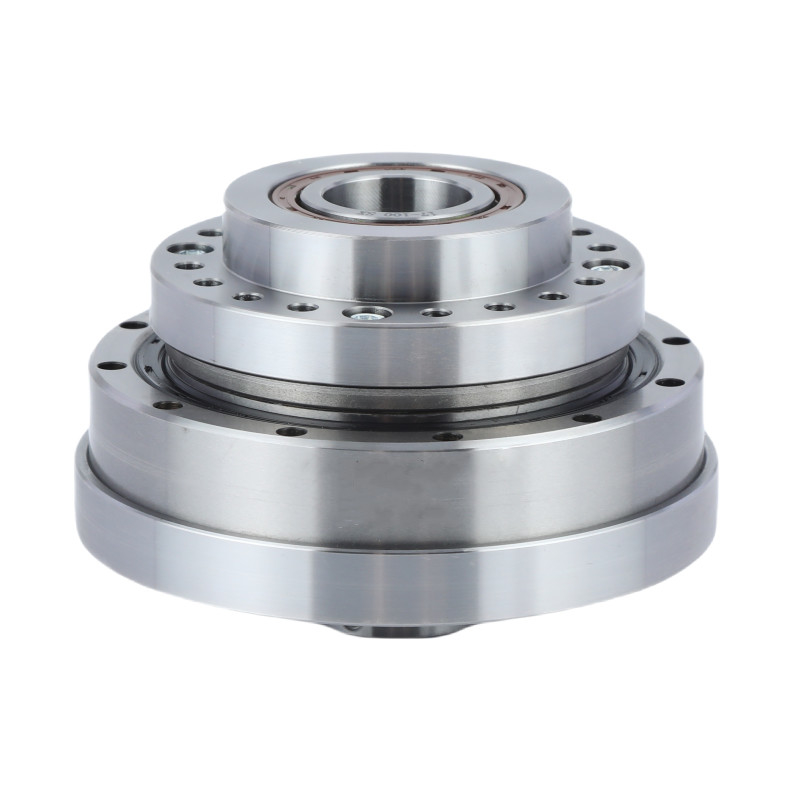

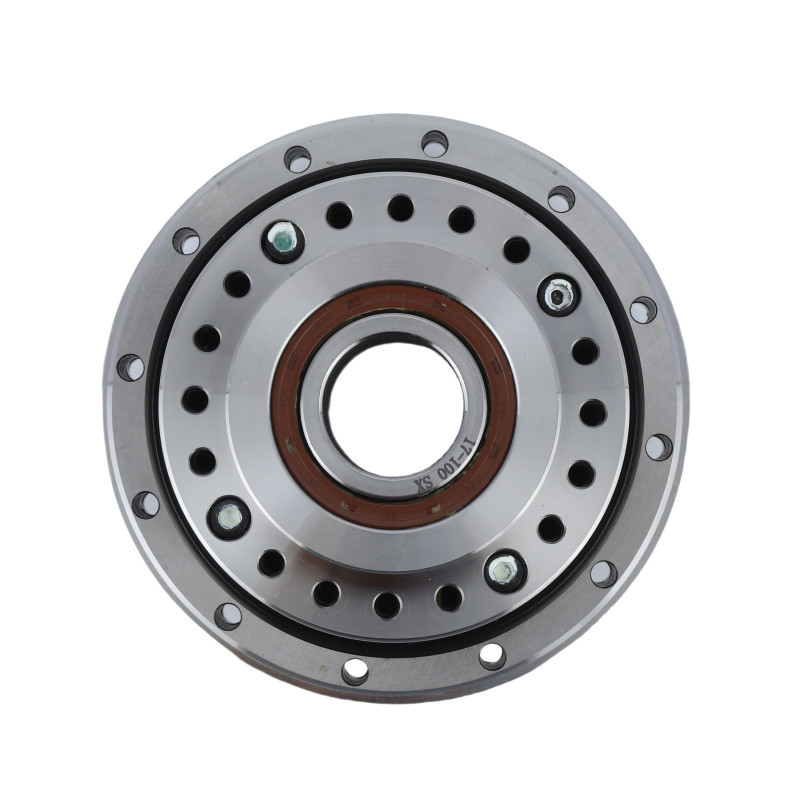

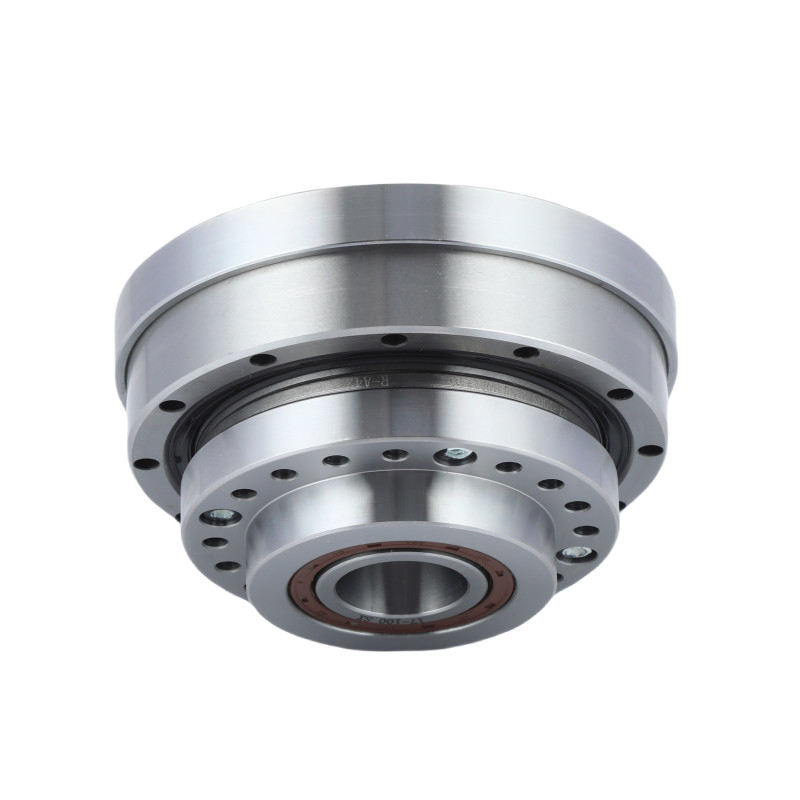

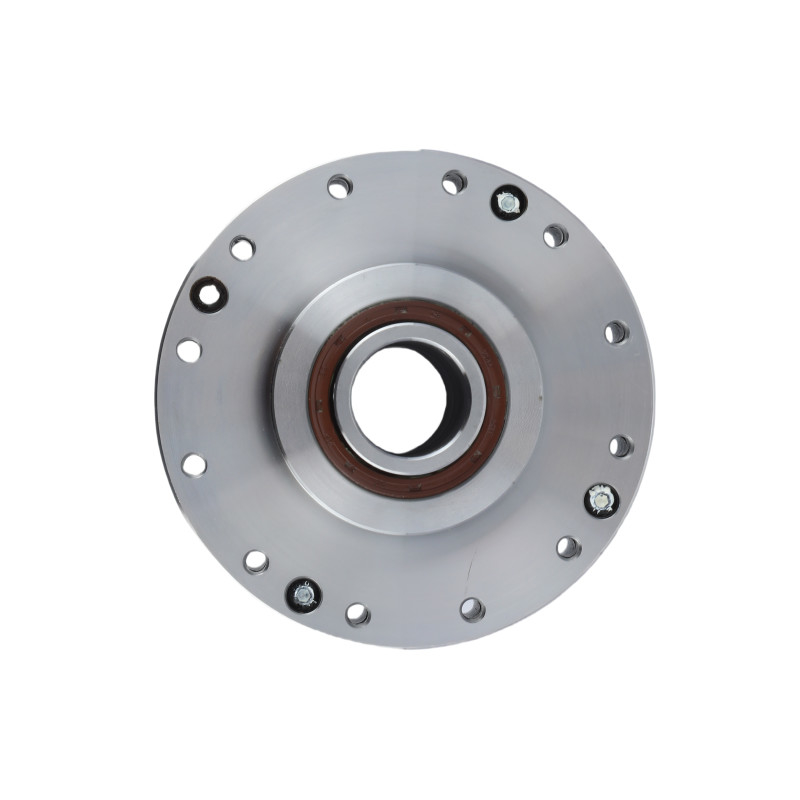

Detaillierte Bilder
|
Schlüsselmerkmale von LHT-III-Modell 25 Harmonischen Getriebeinheiten | |||
| Erzeugnis | Modell 25 Dehnungswellenreduktor | |||
|
Komponenten
|
Wellengenerator, Flexspline, Kreislaufspline | |||
|
Reduzierungsquote
|
50:1, 80:1, 100:1, 120:1 | |||
|
Gegenreaktion
|
Weniger als 20 Bogensekunden | |||
|
Durchschnittliche Eingabegeschwindigkeit
|
5600 R/min | |||
|
Maximale Eingabegeschwindigkeit
|
3500 R/min | |||
|
Entworfenes Leben
|
15000 Stunden | |||
|
Modell
|
25 | |||
|
Gewicht
|
1.32 kg | |||
| Gewährleistung | 1 Jahr | |||
Anwendungen
|
|
|
| Industrieroboter | Humnoide Roboter | CNC-Maschinen |
