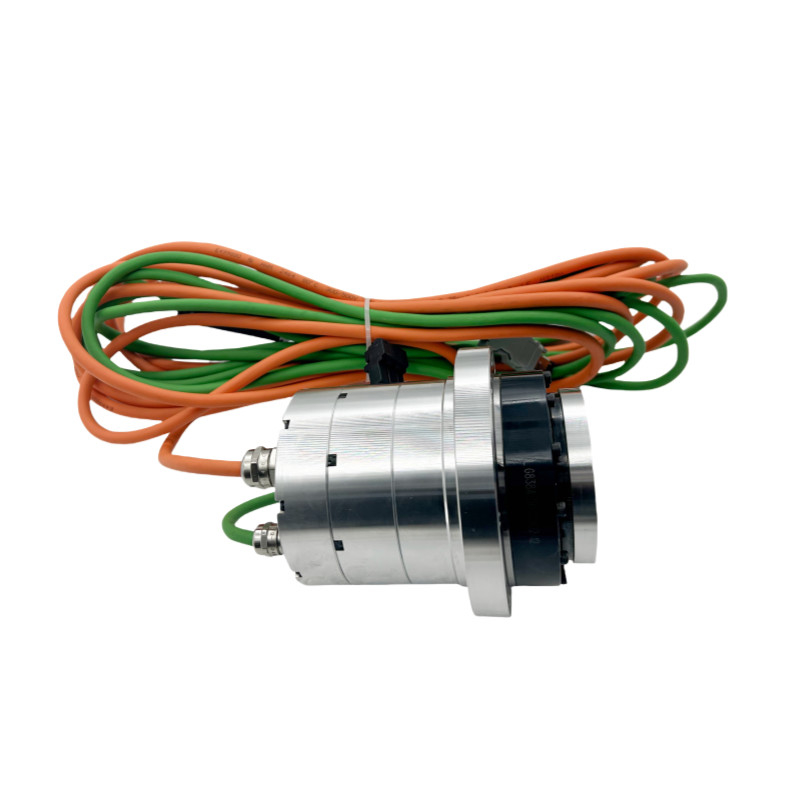

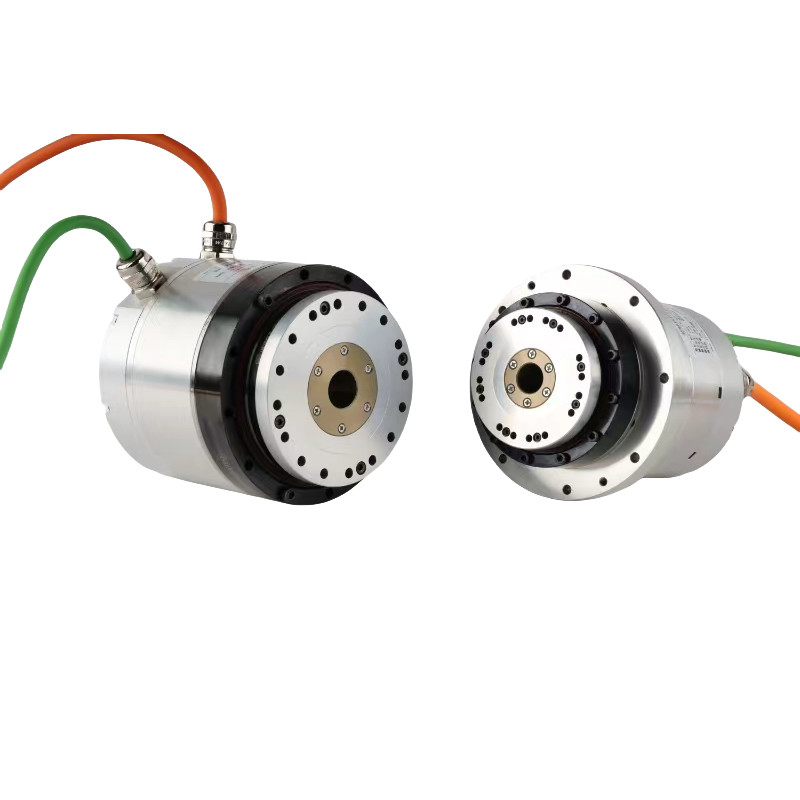

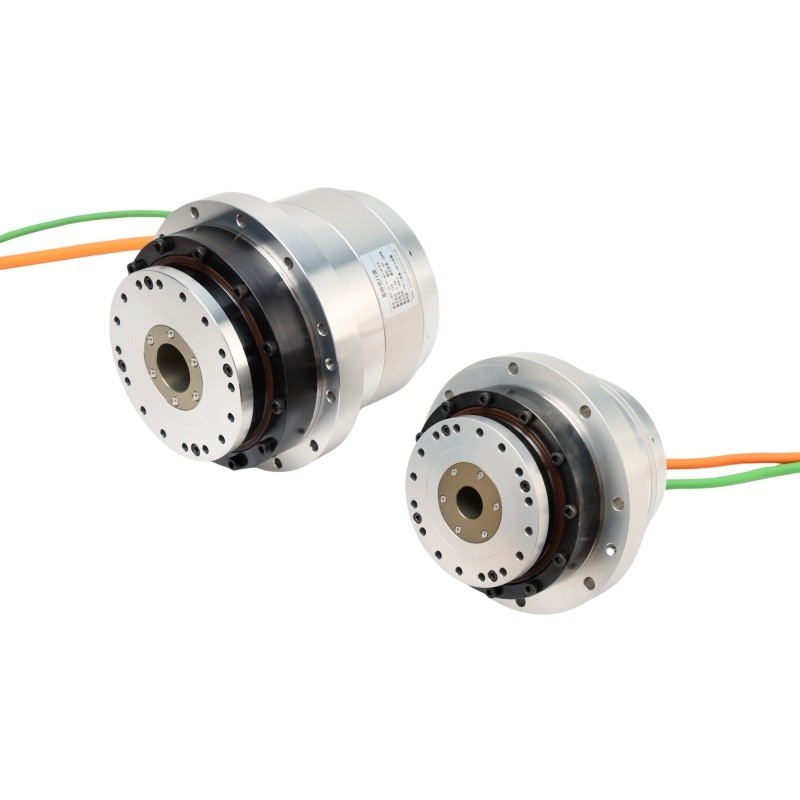

Hochleistungsroboterarmmotor Harmonische Aktoren Hohlwelle HATF-Serie

Holzwellen-Roboterarmmotor

Roboterarmmotor Harmonischer Aktor

Roboter-Harmonik-Akturierer

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Seitenausgang Flankenrotorantriebgeräte der HATF-Serie

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

HATF-Reihe Modell 17 Drehvorrichtungen

Reduzierungsquote:

51:1, 81:1, 101:1

Modellnummer:

Typ des Encoder:

Absolute Encoder

Zahl von Bewegungspfosten:

Gewicht:

2 kg (mit Bremse), 1,66 kg (ohne Bremse)

Hauptmerkmale:

Niedriger Lärm, keine Gegenreaktion, Hohler Schacht.

Entworfenes Leben:

10000 Stunden

Schutzgrade:

Vollständig geschlossene, selbstgekühlte Art (IP65)

Dielektrische Festigkeit:

AC1500V/ 1 Minute

Widerstand gegen Isolierung:

Mehr als 100 MΩ ((DC500V)

Isolationsklasse:

Anwendung:

Menschliche Roboter, Präzisions-CNC-Werkzeugmaschinen, Glaspoliereinrichtungen, Menschliche Roboter,

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Video

HAT-Reihe Dreh- und Hohlwellenantriebe mit Leistungsharmonischem Servoantrieb

Beste Preis

Video

Null Rückschlag Große Hohlwelle Drehvorrichtung Robotergelenk HAMF-Serie

Beste Preis

Video

ODM Hohlwellenantrieb Roboterarm Gelenkmotor für Laserschneidmaschine

Beste Preis

Video

Hohlwellenharmonischer Antriebsantrieb Roboterarmmotor HAMF-Serie

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Hochleistungs-Rotationsantrieb mit 16 Motortäulen Hohlwelle HATF-Serie Modell 17

Name: Hochleistungsroboterarmmotor Harmonische Aktoren Hohlwelle HATF-Serie
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Seitenausgang Flankenrotorantriebgeräte der HATF-Serie
Availability: InStock

Beschreibung

Rotationsantriebe, die häufig in industriellen und kommerziellen Anwendungen verwendet werden, haben mehrere verschiedene Merkmale, die sie für verschiedene Aufgaben geeignet machen.Hier sind die wichtigsten Eigenschaften von AC220V Dreh-Aktoren:

1. Hohe Drehmomentleistung

Merkmal: Fähig, ein erhebliches Drehmoment zu erzeugen, das für Anwendungen, die eine starke Drehkraft erfordern, unerlässlich ist.

Vorteil: Geeignet für schwere Anwendungen wie Industrieanlagen, Ventilbetrieb und großflächige Automatisierungssysteme.

2. Präzisionssteuerung

Merkmal: Sie bietet eine präzise Steuerung der Drehbewegung und kann oft fein angepasst werden.

Nutzen: Ideal für Anwendungen, bei denen eine genaue Positionierung erforderlich ist, wie z. B. Roboterarme, CNC-Maschinen und Medizinprodukte.

3- Langlebigkeit und robuste Konstruktion

Merkmal: Es ist so konstruiert, dass es schwierigen Umgebungen wie hoher Temperatur, Feuchtigkeit und Staub standhält.

Vorteil: Gewährleistet langlebige Leistung und Zuverlässigkeit in industriellen Umgebungen.

Tabelle der Parameter von HATF-Rotationsantrieben

Serie HATF			20
Reduzierungsquote			51	81	101	121	161
220VAC	Spitzendrehmoment	N·m	69	91	102	108	113
	Nenndrehmoment	N·m	30	48	58	61	61
	Höchstgeschwindigkeit	Umdrehungen pro Minute	98	62	50	41	31
	Nenngeschwindigkeit	Umdrehungen pro Minute	51	32	26	21	16
	Höchststrom	Gewehr	6.04	5.02	4.51	3.98	3.13
	Nennstrom	Gewehr	2.63	2.65	2.56	2.25	1.69
	Drehmomentkonstante	N m/Arme	11.42	18.14	22.62	27.1	36.06
	Phasenwiderstand	Ohm ((20°C)	6.2
	Phaseinduktivität	mH	7.7
	Rückwärts EMF	Arbeitszeit	25
48VDC	Spitzendrehmoment	N·m	69	91	102	108	113
	Nenndrehmoment	N·m	39	58	61	61	61
	Höchstgeschwindigkeit	Umdrehungen pro Minute	86	54	44	36	27
	Nenngeschwindigkeit	Umdrehungen pro Minute	51	32	26	21	16
	Höchststrom	Gewehr	15.37	12.77	11.48	10.14	7.98
	Nennstrom	Gewehr	8.69	8.14	6.86	5.73	4.31
	Drehmomentkonstante	N m/Arme	4.49	7.13	8.89	10.65	14.17
	Phasenwiderstand	Ohm ((20°C)	0.4
	Phaseinduktivität	mH	0.9
	Rückwärts EMF	Arbeitszeit	7.7
Absolute Verschlüsselung	Typ des Encoders		Absolute Encoder
	Auflösung (eine Motorumdrehung)	ein bisschen	23,24 Bits
	Motor Mehrdrehzahl	ein bisschen	16
Einrichtungsgenauigkeit		Bogen Sek	≤ 75	≤ 75	≤ 60	≤ 50	≤ 50
Wiederholbarkeit der Positionsgenauigkeit		Bogen Sek	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
Steifheit beim Umwerfen		x104 N·m /rad	24
Torsionssteifheit		x104 N·m /rad	1.8	2.3
Trägheitsmoment	ohne Bremse	kg*m2	8.8*10^-5
Trägheitsmoment	mit Bremse	kg*m2	9.17*10^-5
Masse	ohne Bremse	Weigerung	2.4
Masse	mit Bremse	Weigerung	2.96
Anzahl der Motorsäulen		Polnisch	16
Umweltbedingungen			Betriebstemperatur: 0~40°C Lagertemperatur: -20~60°C Betriebsfeuchtigkeit/Lagerfeuchtigkeit: 20~80% RH (keine Kondensation) Schwingungswiderstand: 24,5 m/s2 (Frequenz: 10~400 Hz) Nicht für Staub oder Metallpulver, ätzende Gase, brennbare Gase, Ölnebel und sonstige Gebrauch in Innenräumen, vermeiden Sie direktes Sonnenlicht Unter 1000 m Höhe
Motorisolierung			Isolierwiderstand: mehr als 100 MΩ ((DC500V)
			Dielektrische Festigkeit: AC1500V/ 1 Minute
			Isolationsklasse: F
Schutzgrade			Vollständig geschlossene, selbstgekühlte Art (IP65)
