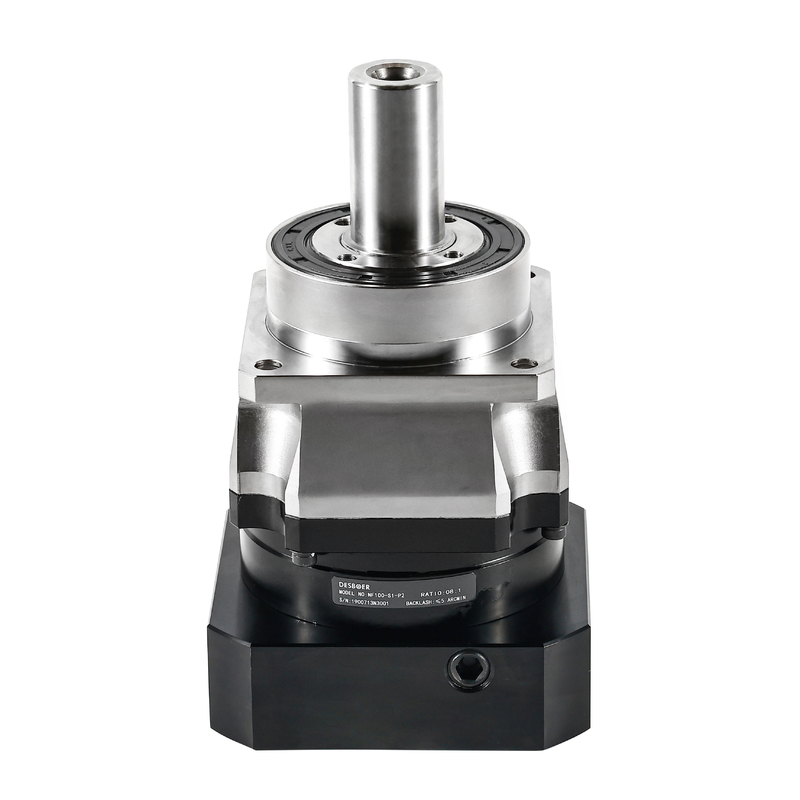

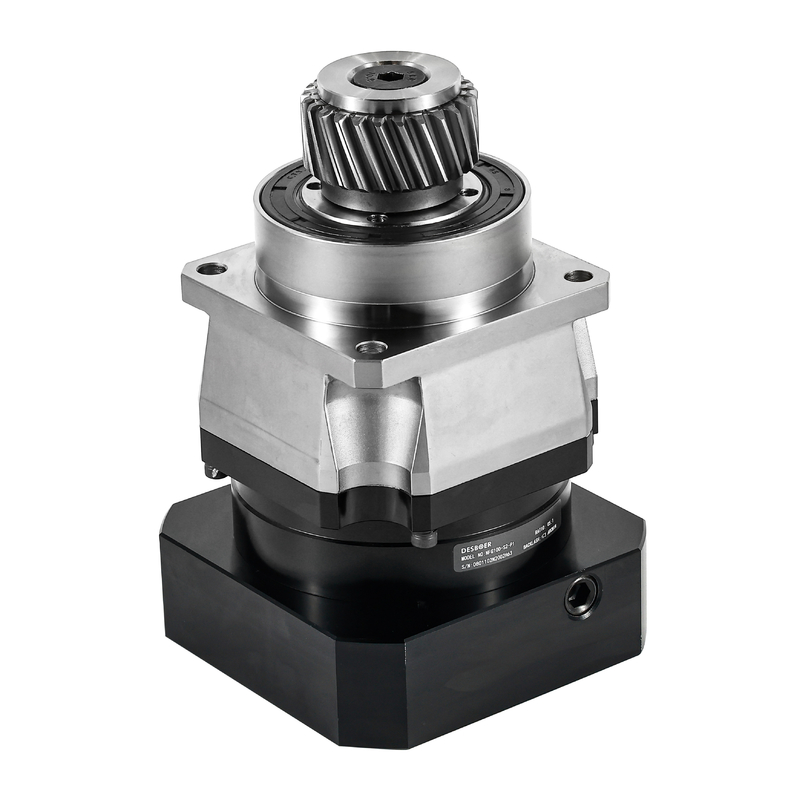

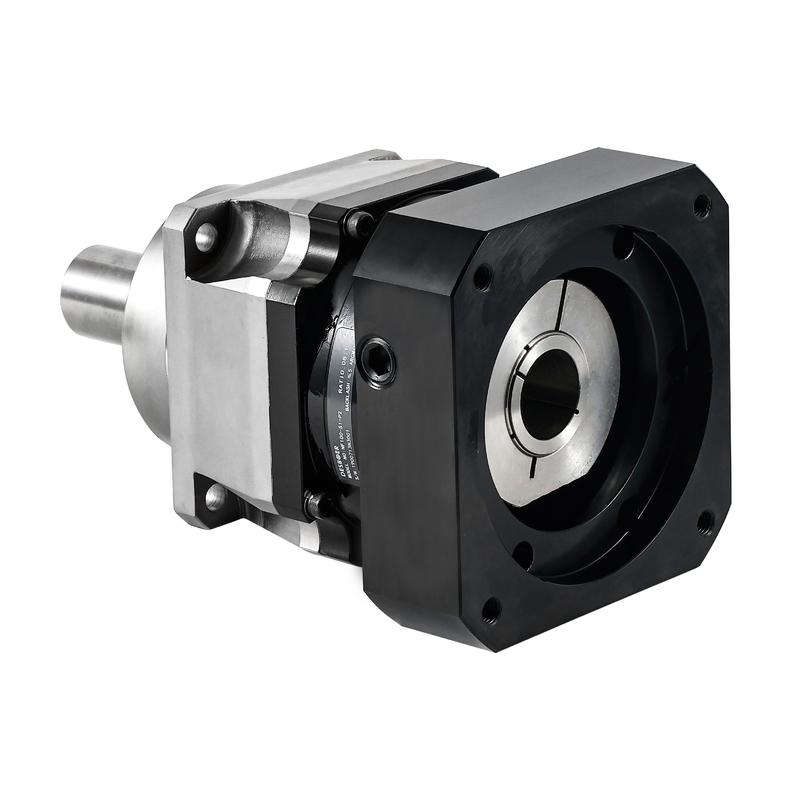

OEM Präzisions-Planetenreduktor-Welle-Einstellungsgetriebe hohe Effizienz

Präzisions-Planetenreduktor

Schacht Präzisionsplanetenreduktor montiert

OEM-Wellengetriebe

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

NE-Reihe Planetengängekabinen

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

NE-Reihe Planetengängekabinen

Modell:

Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 au

Verhältnis:

3 bis 100

Effizienz:

≥97%

Lebensdauer:

20000 Stunden

Schutzklasse:

IP65

Betriebstemperatur:

-10 °C bis 90 °C

Eine sehr präzise Gegenreaktion.:

≤ 3 Arcmin

Anwendung:

Automobilindustrie, Industrieautomation, Robotik, Luft- und Raumfahrt, erneuerbare Energien

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Video

Integrierte Planetarium ND-Serie Planetärer Reduktor Getriebe hohe Präzision

Beste Preis

Video

ODM ISO9001 Planetengetriebe Reduktor IP65 wasserdicht

Beste Preis

Video

Präzisions-Doppel-Rechtswinkel-Hohlwellen-Getriebe-Leistungsübertragung ODM

Beste Preis

Video

Kraftübertragung Drehwinkelgetriebe Hohlwellenantrieb angepasst

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Ultrapräzise Rückwirkung weniger als 3 Bogenmin NE-Serie Planetare Reduktor Hochleistungsgetriebe

Name: OEM Präzisions-Planetenreduktor-Welle-Einstellungsgetriebe hohe Effizienz
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: NE-Reihe Planetengängekabinen
Availability: InStock

Beschreibung des Produkts

Planetenreduktor bestehen aus einem Getriebe und ausgerichteten Eingangs- und Ausgangswellen.Verwendung von Planetengang-Reduktoren zur effizienten Bewältigung von Aufgaben, die ein hohes Drehmoment erfordern.

Ein planetarer Reduktor ist ein Getriebe, bei dem die Eingangswelle und die Ausgangswelle ausgerichtet sind.

Bei planetarischen Differentialgetrieben dreht sich beispielsweise jedes Glied. Diese planetarischen Anordnungen können eine einzige Ausgabe haben, die von zwei Eingängen angetrieben wird, oder eine einzelne Eingabe, die zwei Ausgänge angetrieben wird.Das Differenzial, das die Achse in einem Auto antreibt, hat planetarisches Schräggetriebe.

Wesentliche Merkmale

Monoblock-Gehäuse
Hochpräzise Lager
Hochleistungsöldichtung
Helicalgeräte
Integriertes Planetariumdesign

Gemeinsame Anwendungen

Automobilgetriebe
Industrieanlagen
Robotik
Luft- und Raumfahrt
Erneuerbare Energien

Spezifikation

Spezifikation		Nummer des Segments	Verhältnis	Zubereitungen für die Herstellung von	Neutraler	NE120	Neutraler	Neutronische Energie	NE235
Nennleistung	Nm	Einzelne	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		doppelt	15	50	120	190	320	550	1080
			16	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
Drehträglichkeit	Kilogramm³	Einzelne	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		doppelt	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

Zeichnungen

OEM Präzisions-Planetenreduktor-Welle-Einstellungsgetriebe hohe Effizienz 2

OEM Präzisions-Planetenreduktor-Welle-Einstellungsgetriebe hohe Effizienz 3

Tabelle der Parameter

Tabelle der Parameter		Nummer des Segments	Verhältnis	Zubereitungen für die Herstellung von	Neutraler	NE120	Neutraler	Neutronische Energie	NE235
Maximaler Drehmoment bei Beschleunigung	Nm	1,2	1.8 mal das Nenndrehmoment
Notbremsmoment	Nm	1,2	3 mal das Nenndrehmoment
Nenngeschwindigkeit der Eingabe	rmp	1	3 bis 10	5000	4000	4000	3000	3000	2000
Nenngeschwindigkeit der Eingabe	rmp	2	15 bis 100	5000	4000	4000	3000	3000	2000
Maximale Eingangsgeschwindigkeit	rmp	1	3 bis 10	10000	8000	8000	6000	6000	4000
Maximale Eingangsgeschwindigkeit	rmp	2	15 bis 100	10000	8000	8000	6000	6000	4000
Eine extrem präzise Gegenreaktion.	Arktis	1	3 bis 10	- Ich weiß.	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Eine extrem präzise Gegenreaktion.	Arktis	2	15 bis 100	- Ich weiß.	- Ich weiß.	≤ 3	≤ 3	≤ 3	≤ 3
Genaue Gegenreaktion	Arktis	1	3 bis 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Genaue Gegenreaktion	Arktis	2	15 bis 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standard-Rückwirkung	Arktis	1	3 bis 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standard-Rückwirkung	Arktis	2	15 bis 100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Rigidität der Orsion	Nm/Arcmin	1,2	3 ~ 100	8	14	27	52	148	305
Max. Radialkraft	N	1,2	3 ~ 100	1730	3250	7000	9600	14500	27800
Max. Achskraft	N	1,2	3 ~ 100	865	1625	3500	4800	7250	13900
Neigungspunkt	Nm	1,2	3 ~ 100	77	152	325	530	920	1840
Dienstzeit	Hrs.	1,2	3 ~ 100	20000 Stunden ((kontinuierlicher Betrieb 10000 Stunden)
Effizienz	%	1	3 bis 10	≥97%
Effizienz	%	2	15 bis 100	≥ 94%
Gewicht	Weigerung	1	3 bis 10	1.4	3.3	6.9	13.0	31.0	48.0
Gewicht	Weigerung	2	15 bis 100	1.6	4.7	8.7	17.0	35.0	60.0
Betriebstemperatur	°C	1,2	3 ~ 100	-10 °C bis 90 °C
Schmierung		1,2	3 ~ 100	Synthetische Fette
Schutzklasse		1,2	3 ~ 100	IP65
Montageposition		1,2	3 ~ 100	Jede Richtung
Geräuschpegel (N1 = 3000 Rpm, ohne Ladung)	dB ((A)	1	3 bis 10	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
Geräuschpegel (N1 = 3000 Rpm, ohne Ladung)	dB ((A)	2	15 bis 100	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
