Name: Leichtgewichtiges Dehnungswellengenerator Harmonischer Antrieb Servomotor Reduktor Getriebe
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-40-XX-U-I
Availability: InStock

Zu Hause > produits > Harmonischer Antrieb >

Leichtgewichtiges Dehnungswellengenerator Harmonischer Antrieb Servomotor Reduktor Getriebe

Leichtgewichtiges Dehnungswellengenerator

Harmonische Dehnungswellengenerator

Leichtgewichts-Servomotor mit harmonischem Antrieb

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

LHT-40-XX-U-I

Kontakt mit uns

Bitte um ein Angebot

Leichtgewichtiges Dehnungswellengenerator Harmonischer Antrieb Servomotor Reduktor Getriebe

Einzelheiten zum Produkt

Erzeugnis:

LHT - I Modell 40 Harmonische Reduktorgetriebe

Komponenten:

Wellengenerator, Flexspline, Kreislaufspline

Reduzierungsquote:

501 bis 120:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Maximale Eingabegeschwindigkeit:

4000 R/min

Durchschnittliche Eingabegeschwindigkeit:

3000 U/Min

Entworfenes Leben:

15000 Stunden

Gewicht:

4.4kg

Anwendung:

Roboterarme, Präzisionsdrehmaschinen, Luftfahrtbetreiber

Eigenschaften:

Hochgeschwindigkeitsverhältnisse, Null Rückstoß, hohe Drehmomentkapazität, kompakter und leichter, r

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Leichtgewicht Harmonische Reduktorgetriebe

Beschreibung des Produkts

Ein Dehnungswellengetriebe (auch als harmonisches Antriebsgetriebe bezeichnet) ist eine Art mechanisches Getriebesystem, das eine flexible Spalte mit äußeren Zähnen verwendet.mit einer Breite von mehr als 20 mm,Außenkreis: kreisförmige Spline (fest)

Der Kernbetrieb von Dehnungswellen-/Harmonischen Getrieben hängt von der Wechselwirkung zwischen drei Hauptkomponenten ab: dem Wellengenerator, der Flexspline und der Circular Spline.Jedes spielt eine entscheidende Rolle bei der Umwandlung des Eingangsmoments in eine präzise Ausgangsbewegung, die diese Getriebe hinsichtlich Effizienz und Präzision unterscheiden.

Harmonische Antriebssysteme sind nützlich, um das Ausgangsdrehmoment in Getrieben zu erhöhen, die im Fräsen, in der Fertigung und in Maschinen mit Roboterarmen verwendet werden.

Leichtgewichtiges Dehnungswellengenerator Harmonischer Antrieb Servomotor Reduktor Getriebe 0

Tabelle der Parameter

Modell		40
Reduzierungsquote		50	80	100	120
Nenndrehmoment bei 2000r/min Eingang	Nm	137	206	265	294
Nenndrehmoment bei 2000r/min Eingang	kgfm	14	21	27	30
zulässiges Spitzendrehmoment bei Start und Stopp	Nm	402	519	568	617
zulässiges Spitzendrehmoment bei Start und Stopp	kgfm	41	53	58	63
Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment	Nm	196	284	372	451
	kgfm	20	29	38	46
Höchstzulässiges momentanes Drehmoment	Nm	686	980	1080	1180
Höchstzulässiges momentanes Drehmoment	kgfm	70	100	110	120
Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)	r/min	4000
Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit (Fett)	r/min	3000
Gegenreaktion	Arc Sec	≤ 20
Gewicht	Weigerung	4.4
Konstruktionsdauer	Uhrzeit	10000	15000	15000	15000

Leichtgewichtiges Dehnungswellengenerator Harmonischer Antrieb Servomotor Reduktor Getriebe 4

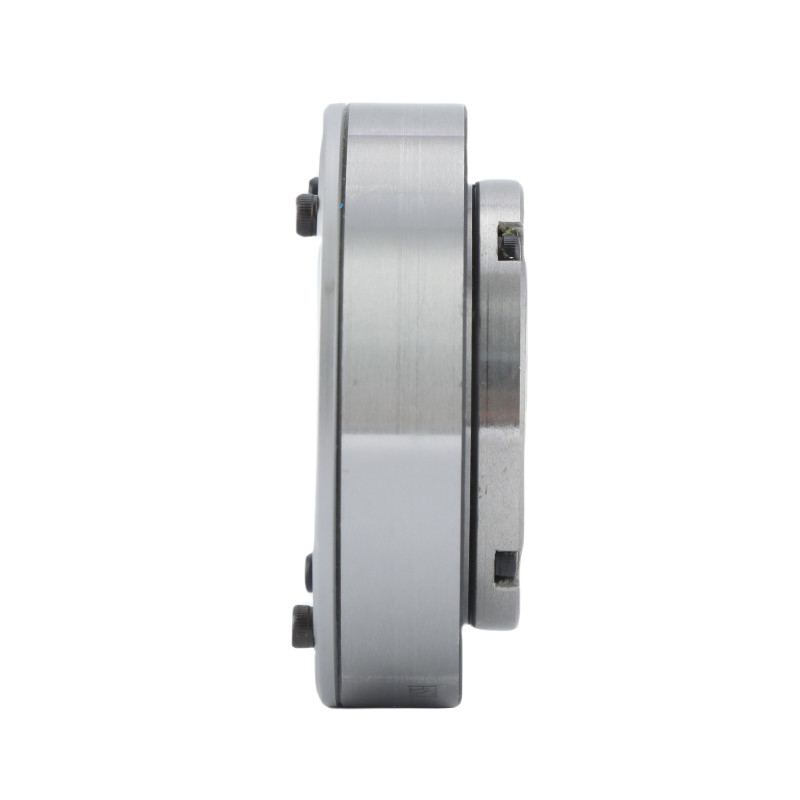

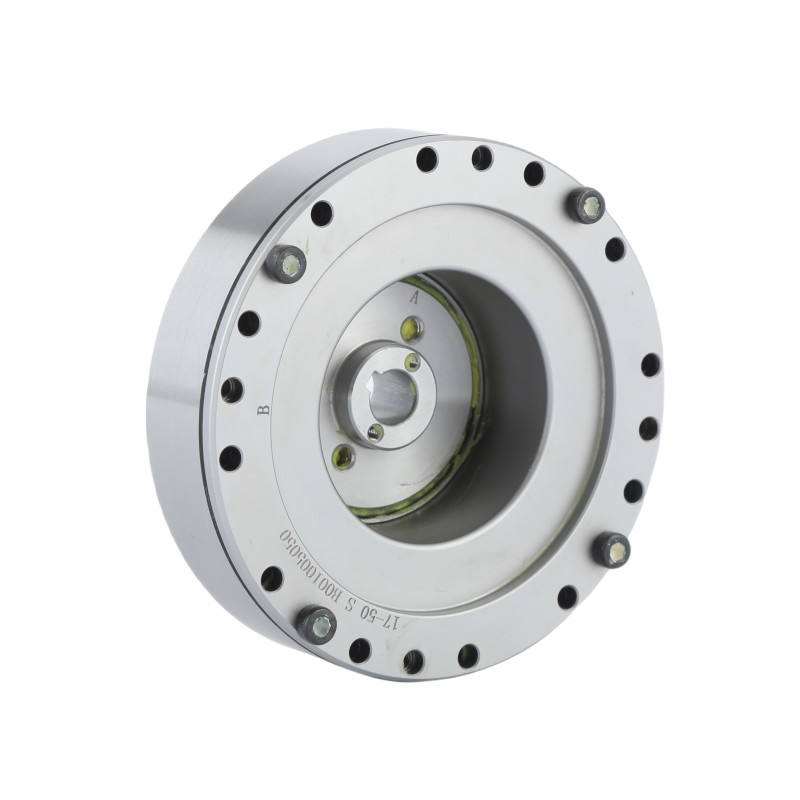

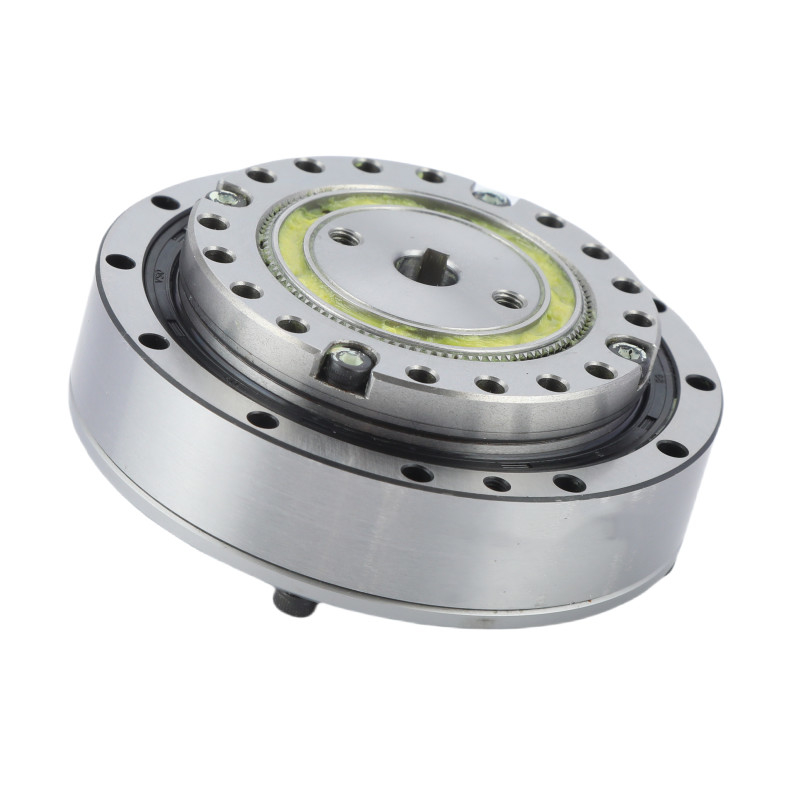

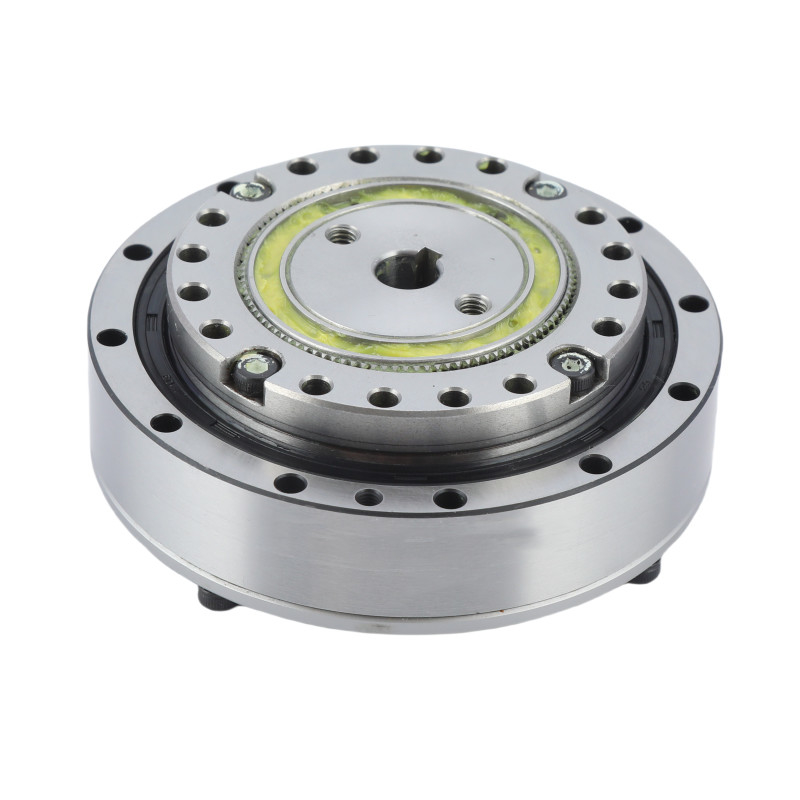

Detaillierte Bilder

Leichtgewichtiges Dehnungswellengenerator Harmonischer Antrieb Servomotor Reduktor Getriebe 5

Leichtgewichtiges Dehnungswellengenerator Harmonischer Antrieb Servomotor Reduktor Getriebe 6

Leichtgewichtiges Dehnungswellengenerator Harmonischer Antrieb Servomotor Reduktor Getriebe 7

	Schlüsselmerkmale von LHT - I Modell 40 Harmonischen Getriebeinheiten
	Erzeugnis	Modell 40 Harmonische Antrieb
	Komponenten	Wellengenerator, Flexspline, Kreislaufspline
	Reduzierungsquote	50:1, 80:1, 100:1, 120:1
	Gegenreaktion	Weniger als 20 Bogensekunden
	Durchschnittliche Eingabegeschwindigkeit	4000 R/min
	Maximale Eingabegeschwindigkeit	3000 R/min
	Entworfenes Leben	15000 Stunden
	Modell	40
	Gewicht	40,4 kg
	Gewährleistung	1 Jahr

Anwendungen


Humanoider Roboter	CNC-Maschinen	Produktionssysteme
