Name: Hohe Präzision kleine Spannungswellenantrieb Reduktor Harmonische Zahnräder für CNC-Maschinen
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-20-XX-U-I
Availability: InStock

Zu Hause > produits > Harmonischer Antrieb >

Hohe Präzision kleine Spannungswellenantrieb Reduktor Harmonische Zahnräder für CNC-Maschinen

CNC-Spannwellenantrieb

CNC-Maschinen-Spannwellenantrieb

Kleinharmonische CNC-Antriebe

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

LHT-20-XX-U-I

Kontakt mit uns

Bitte um ein Angebot

Hohe Präzision kleine Spannungswellenantrieb Reduktor Harmonische Zahnräder für CNC-Maschinen

Einzelheiten zum Produkt

Erzeugnis:

LHT - I Modell 20 Harmonische Reduktor

Komponenten:

Wellengenerator, Flexspline, Kreislaufspline

Reduzierungsquote:

50:1, 80:1, 100:1, 120:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Maximale Eingabegeschwindigkeit:

6500 R/min

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Entworfenes Leben:

15000 Stunden

Gewicht:

0.72kg

Anwendung:

Robotik, Luft- und Raumfahrt, Medizinprodukte, CNC-Maschinen

Verbindungsweise:

Motoren mit direktem Antrieb

Eigenschaften:

Hochgeschwindigkeitsverhältnisse, Null Rückstoß, hohe Drehmomentkapazität, kompakter und leichter

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

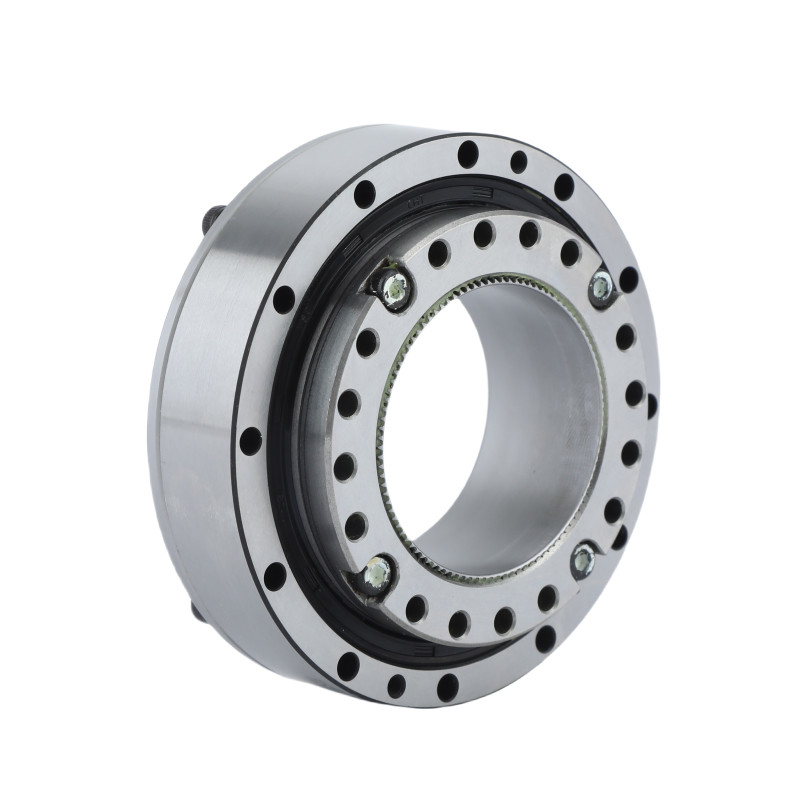

Hohe Präzision kleine Spannungswellenantrieb Reduktor Harmonische Zahnräder für CNC-Maschinen 0

Hochgeschwindigkeitsverhältnisse

Erreichbare Verhältnisse: Harmonische Antriebe können in einer einzigen Stufe sehr hohe Verzögerungsverhältnisse erreichen, was für andere Getriebearten schwierig ist.

Null Gegenreaktion

Niedrige Rückschläge: Harmonische Antriebe bieten extrem geringe bis Null Rückschläge, was die Positionierungsgenauigkeit und Wiederholgenauigkeit verbessert, was in Präzisionsanwendungen wie Robotik und CNC-Maschinen unerlässlich ist.

Hohe Drehmomentkapazität

Drehmomentübertragung: Trotz ihrer kompakten Größe können harmonische Antriebe ein hohes Drehmoment übertragen.

Modell		20
Reduzierungsquote		50	80	100	120	160
Nenndrehmoment bei 2000r/min Eingang	Nm	25	34	40	40	40
Nenndrehmoment bei 2000r/min Eingang	kgfm	2.5	3.5	4.1	4.1	4.1
zulässiges Spitzendrehmoment bei Start und Stopp	Nm	56	74	82	87	92
zulässiges Spitzendrehmoment bei Start und Stopp	kgfm	5.7	7.5	8.4	8.9	9.4
Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment	Nm	34	47	49	49	49
	kgfm	3.5	4.8	5	5	5
Höchstzulässiges momentanes Drehmoment	Nm	98	127	147	147	147
Höchstzulässiges momentanes Drehmoment	kgfm	10	13	15	15	15
Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)	r/min	6500
Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit (Fett)	r/min	3500
Gegenreaktion	Arc Sec	≤ 20
Gewicht	Weigerung	0.72
Konstruktionsdauer	Uhrzeit	10000	15000	15000	15000	15000

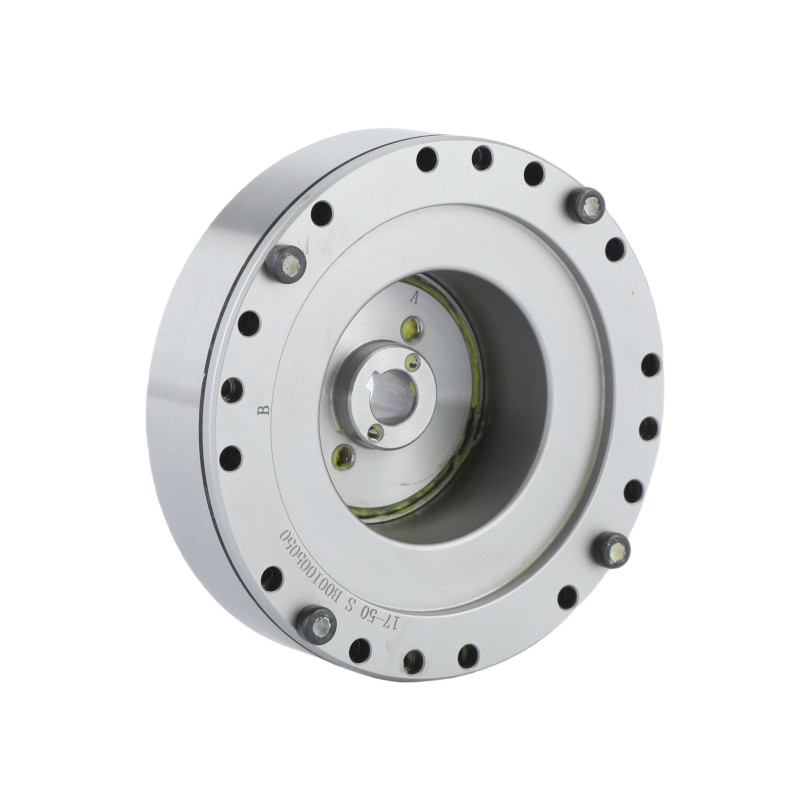

Hohe Präzision kleine Spannungswellenantrieb Reduktor Harmonische Zahnräder für CNC-Maschinen 5

	Schlüsselmerkmale von LHT - I Modell 20 Harmonischen Getriebeinheiten
	Erzeugnis	Modell 20 Harmonische Antrieb
	Komponenten	Wellengenerator, Flexspline, Kreislaufspline
	Reduzierungsquote	50:1, 80:1, 100:1, 120:1
	Gegenreaktion	Weniger als 20 Bogensekunden
	Durchschnittliche Eingabegeschwindigkeit	6500 R/min
	Maximale Eingabegeschwindigkeit	3500 R/min
	Entworfenes Leben	15000 Stunden
	Modell	20
	Gewicht	00,72 kg
	Gewährleistung	1 Jahr
