Name: Harmonische Antrieb Strainwave Getriebe Reduktor für die industrielle Automatisierung
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-17-XX-U-III
Availability: InStock

Zu Hause > produits > Harmonischer Antrieb >

Harmonische Antrieb Strainwave Getriebe Reduktor für die industrielle Automatisierung

Industrieausrüstung für Spannwellen

Automatisierte Spannwellenanlagen

Automatische Dehnungswellengetriebe

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

LHT-17-XX-U-III

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

Modell 17 Harmonische Reduktor

Komponenten:

Wellengenerator, Flexspline, Kreislaufspline

Reduzierungsquote:

50:1, 80:1, 100:1, 120:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Maximale Eingabegeschwindigkeit:

7300 R/min

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Entworfenes Leben:

15000 Stunden

Gewicht:

00,99 kg

Anwendung:

Robotik, Luftfahrt, medizinische Ausrüstung

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Hochpräzision Harmonische Antrieb Dehnungswelle Getriebe Reduktor

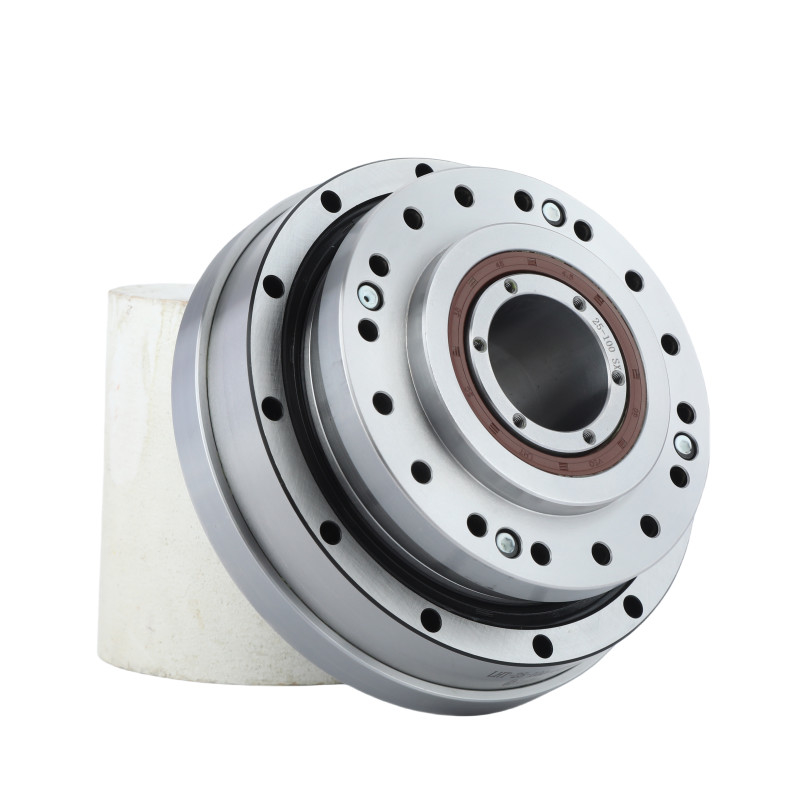

Harmonische Antrieb Strainwave Getriebe Reduktor für die industrielle Automatisierung 0

Hohe Präzision

Zero Backlash: Harmonische Antriebe sind bekannt für ihre nahezu null-Backlash, was bedeutet, minimal Spiel zwischen den Maschenzähnen. Dies gewährleistet hohe Präzision und Wiederholbarkeit.
Hohe Positionsgenauigkeit: Die Konstruktion ermöglicht eine sehr genaue Positionierung, die in Anwendungen, die präzise Bewegungen erfordern, unerlässlich ist.

Hohe Drehmomentkapazität

Kompakt und leicht: Trotz ihrer geringen Größe können harmonische Antriebe ein hohes Drehmoment übertragen, was sie für den Einsatz in raumbeschränkten Anwendungen effizient macht.
Drehmomentdichte: Sie bieten ein hohes Drehmoment-Gewichtsverhältnis, was für Robotik- und Luftfahrtanwendungen von Vorteil ist.

Nennparametertabelle

Modell		17
Reduzierungsquote		50	80	100	120
Nenndrehmoment bei 2000r/min Eingang	Nm	16	22	24	24
Nenndrehmoment bei 2000r/min Eingang	kgfm	1.6	2.2	2.4	2.4
zulässiges Spitzendrehmoment bei Start und Stopp	Nm	34	43	54	54
zulässiges Spitzendrehmoment bei Start und Stopp	kgfm	3.5	4.4	5.5	5.5
Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment	Nm	26	27	39	39
	kgfm	2.6	2.7	4	4
Höchstzulässiges momentanes Drehmoment	Nm	70	87	110	86
Höchstzulässiges momentanes Drehmoment	kgfm	7.1	8.9	11	8.8
Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)	r/min	7300
Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit (Fett)	r/min	3500
Gegenreaktion	Arc Sec	≤ 20
Gewicht	Weigerung	0.99
Konstruktionsdauer	Uhrzeit	10000	15000	15000	15000

Harmonische Antrieb Strainwave Getriebe Reduktor für die industrielle Automatisierung 2

Detaillierte Bilder

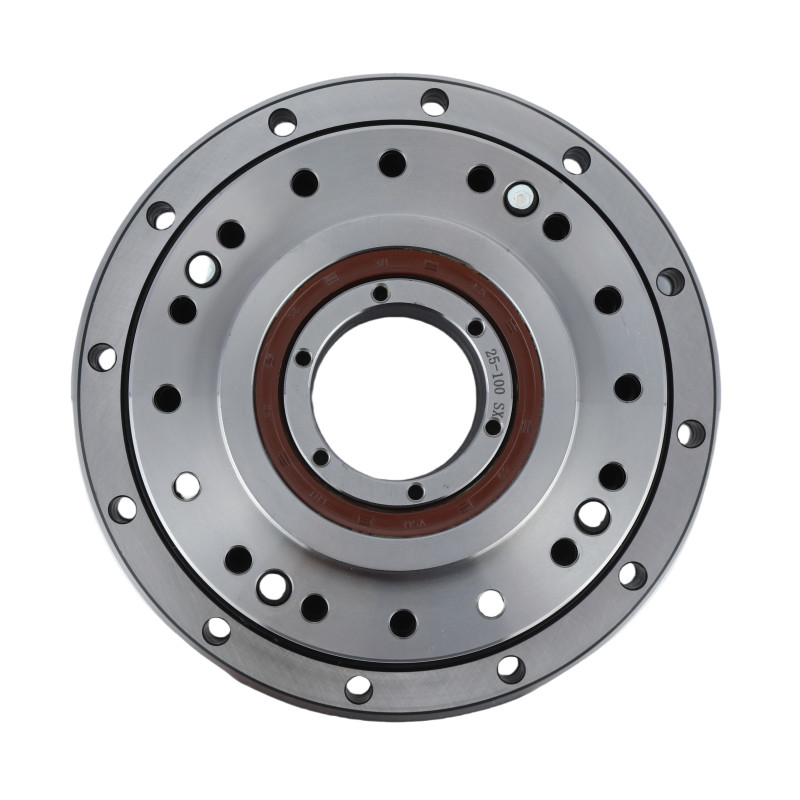

Harmonische Antrieb Strainwave Getriebe Reduktor für die industrielle Automatisierung 3

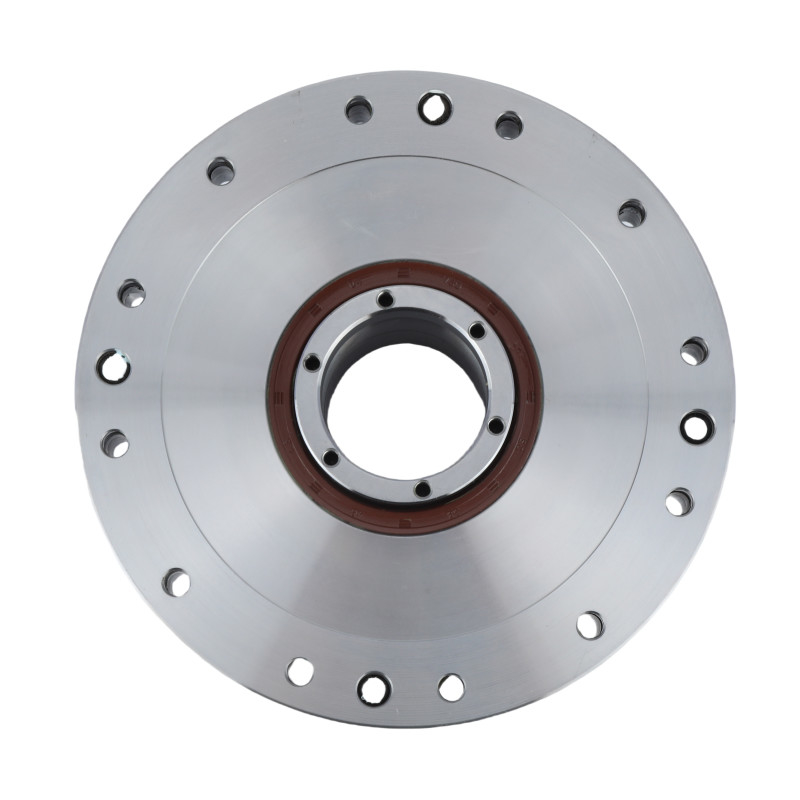

Harmonische Antrieb Strainwave Getriebe Reduktor für die industrielle Automatisierung 4

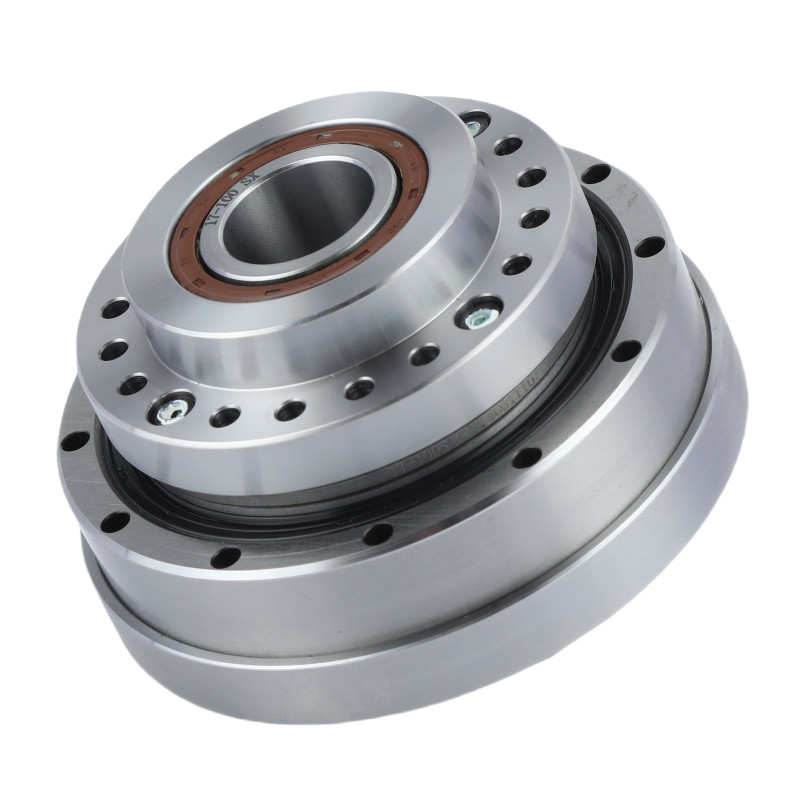

Harmonische Antrieb Strainwave Getriebe Reduktor für die industrielle Automatisierung 5

Harmonische Antrieb Strainwave Getriebe Reduktor für die industrielle Automatisierung 6

	Schlüsselmerkmale von LHT-III Modell 17 Harmonischen Getriebeinheiten
	Erzeugnis	Modell 17 Harmonischer Antrieb
	Komponenten	Wellengenerator, Flexspline, Kreislaufspline
	Reduzierungsquote	50:1, 80:1, 100:1, 120:1
	Gegenreaktion	Weniger als 20 Bogensekunden
	Durchschnittliche Eingabegeschwindigkeit	7300 R/min
	Maximale Eingabegeschwindigkeit	3500 R/min
	Entworfenes Leben	15000 Stunden
	Modell	17
	Gewicht	00,99 kg
	Gewährleistung	1 Jahr

Anwendungen


3D-Druck und Papierherstellung	Medizinische Geräte	Optische Maschinen

Luft- und Raumfahrt	Humnoide Roboter	Industrieroboter
