Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
LHT-14-XX-U-III

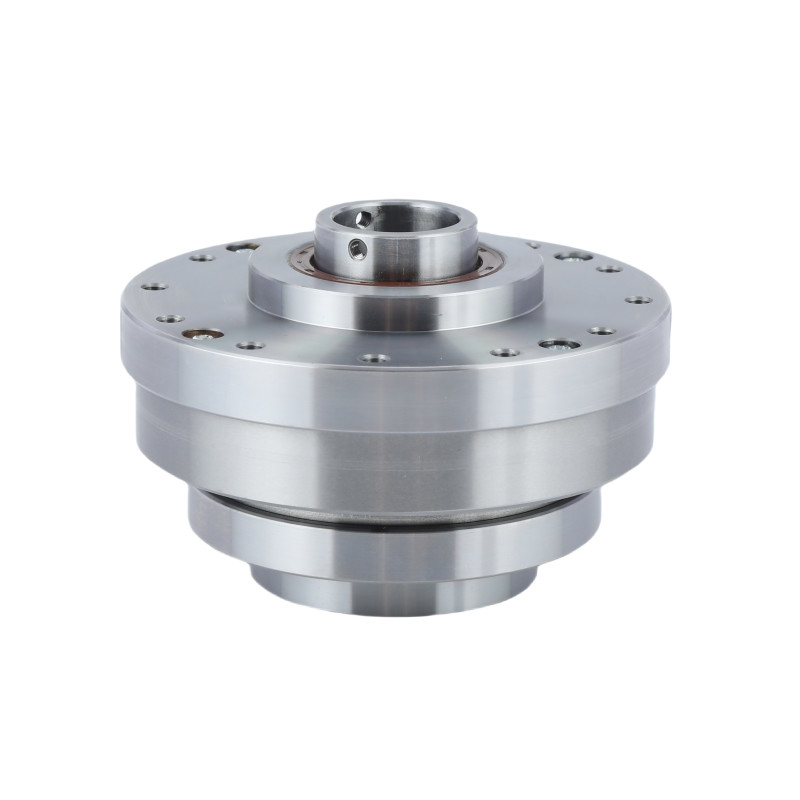

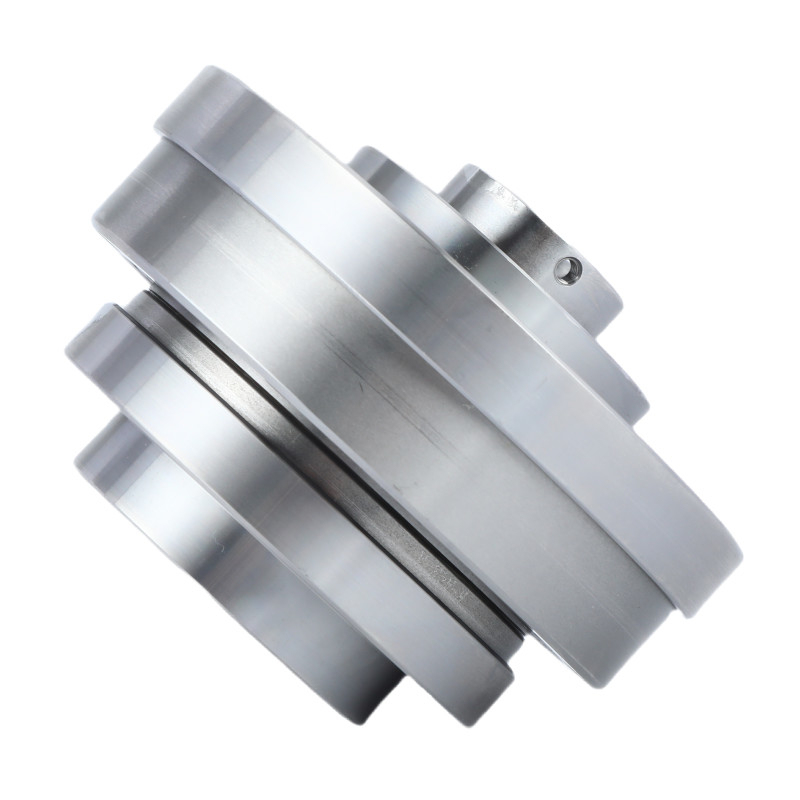

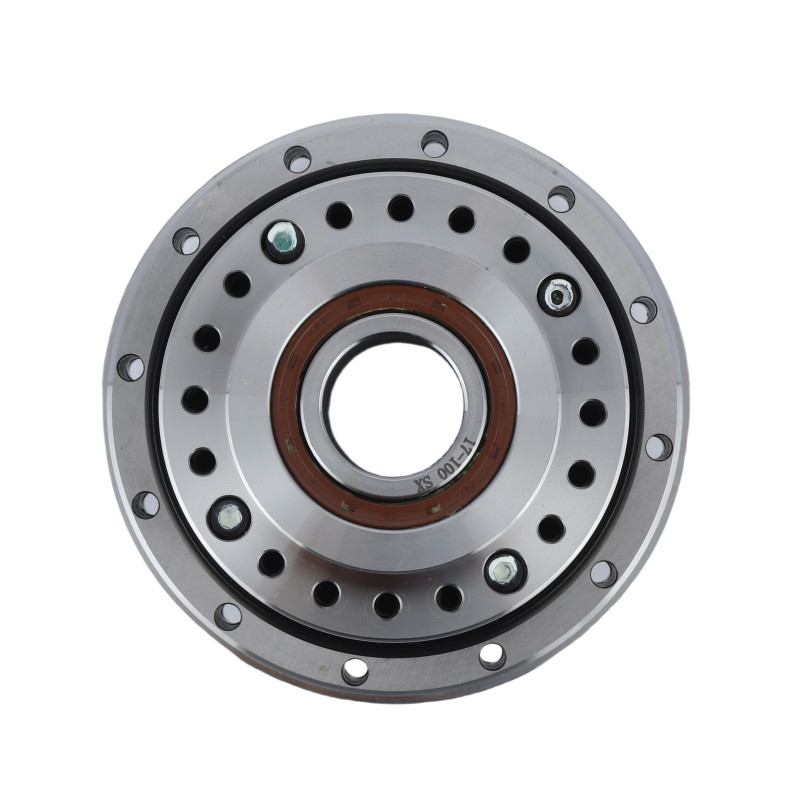

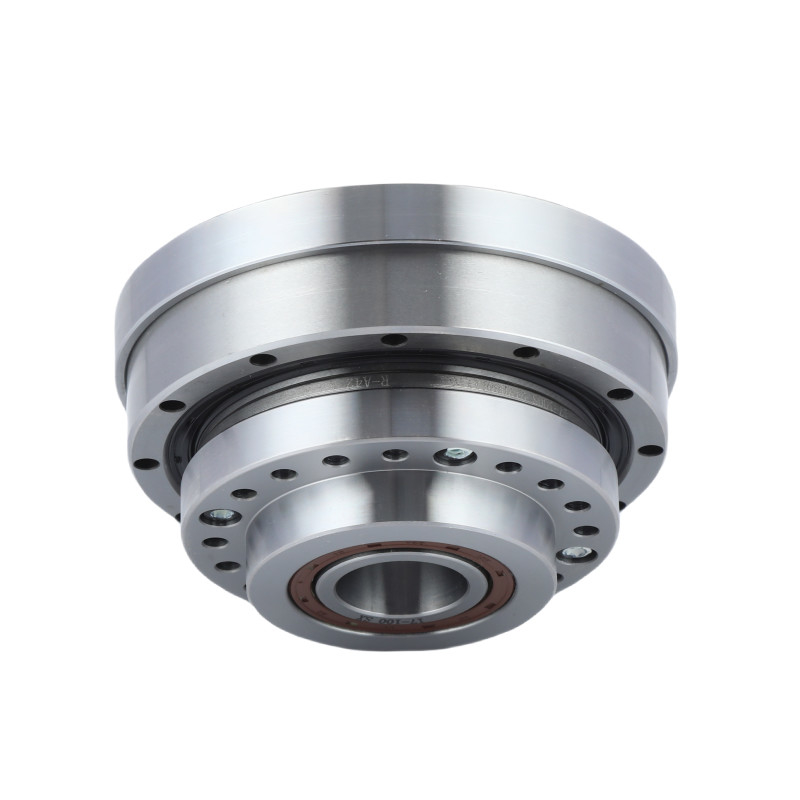

Spannungswellengenerator Harmonischer Antrieb Reduktor Getriebe
|
Harmonischer Antriebist eine Art Getriebe, die zur präzisen Bewegungssteuerung verwendet wird. Eigenschaften
|
Nennparametertabelle
| Modell | 14 | |||||
| Reduzierungsquote | 50 | 80 | 100 | 120 | ||
| Nenndrehmoment bei 2000r/min Eingang | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| kgfm | 0.55 | 0.8 | 0.8 | 0.8 | ||
| zulässiges Spitzendrehmoment bei Start und Stopp | Nm | 18 | 23 | 28 | 28 | |
| kgfm | 1.8 | 2.4 | 2.9 | 2.9 | ||
| Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment | Nm | 6.9 | 11 | 11 | 11 | |
| kgfm | 0.7 | 1.1 | 1.1 | 1.1 | ||
| Höchstzulässiges momentanes Drehmoment | Nm | 35 | 47 | 54 | 54 | |
| kgfm | 3.6 | 4.8 | 5.5 | 5.5 | ||
| Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett) |
r/min | 8500 | ||||
| Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit (Fett) |
r/min | 3500 | ||||
| Gegenreaktion | Arc Sec | ≤ 20 | ||||
| Gewicht | Weigerung | 0.7 | ||||
| Konstruktionsdauer | Uhrzeit | 10000 | 15000 | 15000 | 15000 | |
Detaillierte Bilder
|
Schlüsselmerkmale von LHT-III Modell 14 Harmonische Getriebeinheiten | |||
| Erzeugnis | Modell 14 Harmonischer Antrieb | |||
|
Komponenten
|
Wellengenerator, Flexspline, Kreislaufspline | |||
|
Reduzierungsquote
|
50:1, 80:1, 100:1, 120:1 | |||
|
Gegenreaktion
|
Weniger als 20 Bogensekunden | |||
|
Durchschnittliche Eingabegeschwindigkeit
|
8500 R/min | |||
|
Maximale Eingabegeschwindigkeit
|
3500 R/min | |||
|
Entworfenes Leben
|
15000 Stunden | |||
|
Modell
|
14 | |||
|
Gewicht
|
00,7 kg | |||
| Gewährleistung | 1 Jahr | |||
Anwendung
|
|
|
| Industrieroboter | CNC-Maschinen | Luft- und Raumfahrt |
