Name: ND-Reihe Planetarische Reduktionsgetriebe Geschwindigkeitsreduktor Hochdrehmoment
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Planetärgetriebe der ND-Serie
Availability: InStock

Zu Hause > produits > Planetengetriebe >

ND-Reihe Planetarische Reduktionsgetriebe Geschwindigkeitsreduktor Hochdrehmoment

Planetärer Geschwindigkeitsreduktionsgetriebe

Hochdrehmoment-Planetärreduktionsgetriebe

Hochdrehmoment-Planetenumdrehzahlreduktor

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Planetärgetriebe der ND-Serie

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

Planetenreduktor der ND-Serie

Modell:

Die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Daten werden in Anhang I der Verordnun

Verhältnis:

4 bis 100

Effizienz:

≥97%

Lebensdauer:

20000 Stunden

Schutzklasse:

IP65

Betriebstemperatur:

-30 °C bis 90 °C

Anwendung:

Werkzeugmaschinen, Manipulatoren, Druckmaschinen, Druck- und Verpackungsmaschinen, Windkraftanlagen

Eigenschaften:

Hohe Drehmomentdichte, hohe Effizienz, Langlebigkeit und Zuverlässigkeit, Vielseitigkeit

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Video

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Arbeitsprinzip

Das planetare Getriebesystem arbeitet, indem es die Eingangsleistung zwischen dem Sonnengetriebe, den Planetengetrieben und dem Ringgetriebe verteilt.

Die Sonnenräder empfangen die Eingangsleistung und übertragen sie an die Planetenräder.
Die Planetenräder drehen sich um ihre eigenen Achsen und drehen sich auch um die Sonnenräder.
Die Planetenräder werden vom Träger an Ort und Stelle gehalten, der sich dreht und die Ausgabe liefert.
Das Ringgetriebe bleibt stationär oder dreht sich, je nach Design und Anwendung, und vermischt sich mit den Planetengetrieben, um die Ausrichtung und das richtige Getriebeverhältnis zu erhalten.

Eigenschaften

Hohe DrehmomentdichtePlanetare Reduktoren können in einem kompakten Aufbau hohe Drehmomentbelastungen bewältigen.
Hohe EffizienzDas Getriebe ermöglicht eine effiziente Kraftübertragung mit minimalen Verlusten.
Langlebig und zuverlässigDie robuste Konstruktion und die Lastverteilung zwischen mehreren Zahnrädern sorgen für eine lange Lebensdauer und Zuverlässigkeit.
Kompakte GrößeDas Koaxialkonzept ermöglicht einen kompakteren Fußabdruck im Vergleich zu anderen Getriebesystemen.
VielseitigkeitSie sind für eine Vielzahl von Geschwindigkeits- und Drehmomentanforderungen geeignet und damit an verschiedene Anwendungen angepasst.

Spezifikation		Nummer des Segments	Verhältnis	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Nennleistung	Nm	Einzelne	4	22	45	45	110	130	280	560	1100	2200	3600
			5	25	55	55	145	160	340	610	1300	2200	3300
			7	20	48	48	125	130	300	560	1200	2000	2900
			8	- Ich weiß.	- Ich weiß.	- Ich weiß.	95	100	250	550	1100	1700	2850
			10	15	40	40	95	100	220	460	950	1400	1900
		doppelt	16	22	45	45	110	130	280	560	1100	2200	3600
			20	22	45	45	110	130	280	560	1100	2000	3600
			25	25	60	60	145	160	350	610	1300	2200	3300
			30	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	3100
			35	20	50	50	125	140	310	560	1200	1200	3000
			40	18	50	50	110	120	280	560	1200	1800	- Ich weiß.
			50	18	55	55	145	160	340	610	1300	2000	3300
			60	- Ich weiß.	- Ich weiß.	48	125	120	300	560	1200	1800	2900
			70	18	- Ich weiß.	48	125	120	300	560	1100	1800	2900
			80	- Ich weiß.	- Ich weiß.	- Ich weiß.	95	100	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.
			90	- Ich weiß.	- Ich weiß.	40	95	100	250	460	950	1500	2200
			100	15	- Ich weiß.	40	95	100	220	460	950	1400	1900
Drehträglichkeit	kg.cm3	Einzelne	4	0.03	0.14	0.14	0.14	0.51	2.87	7.54	25.03	54.37	283.94
			5	0.03	0.13	0.13	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			7	0.03	0.13	0.13	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	0.45	2.62	7.14	22.48	50.84	245.35
			10	0.03	0.13	0.13	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		doppelt	16	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			20	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			25	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			30	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	54.37
			35	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			40	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	- Ich weiß.
			50	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	54.37
			60	- Ich weiß.	- Ich weiß.	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			70	0.03	- Ich weiß.	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			80	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	0.13	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.
			90	- Ich weiß.	- Ich weiß.	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			100	0.03	- Ich weiß.	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56

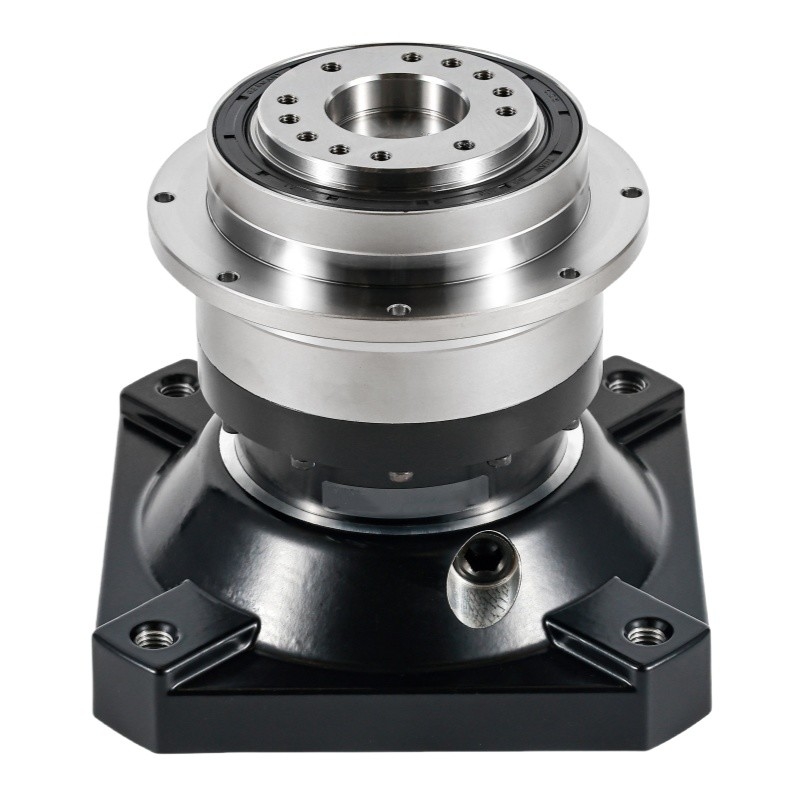

ND-Reihe Planetarische Reduktionsgetriebe Geschwindigkeitsreduktor Hochdrehmoment 2

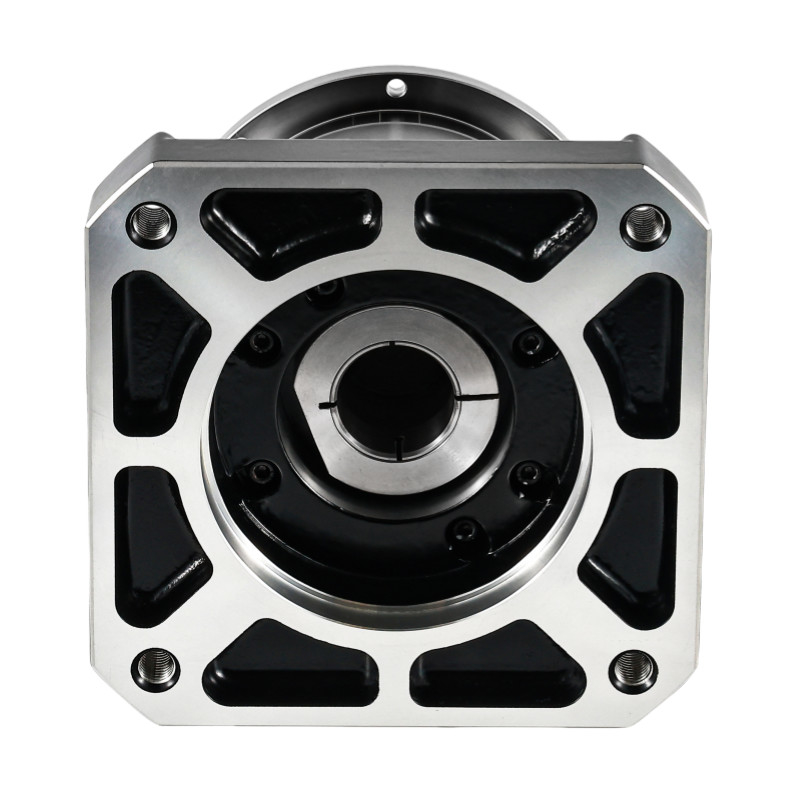

ND-Reihe Planetarische Reduktionsgetriebe Geschwindigkeitsreduktor Hochdrehmoment 4

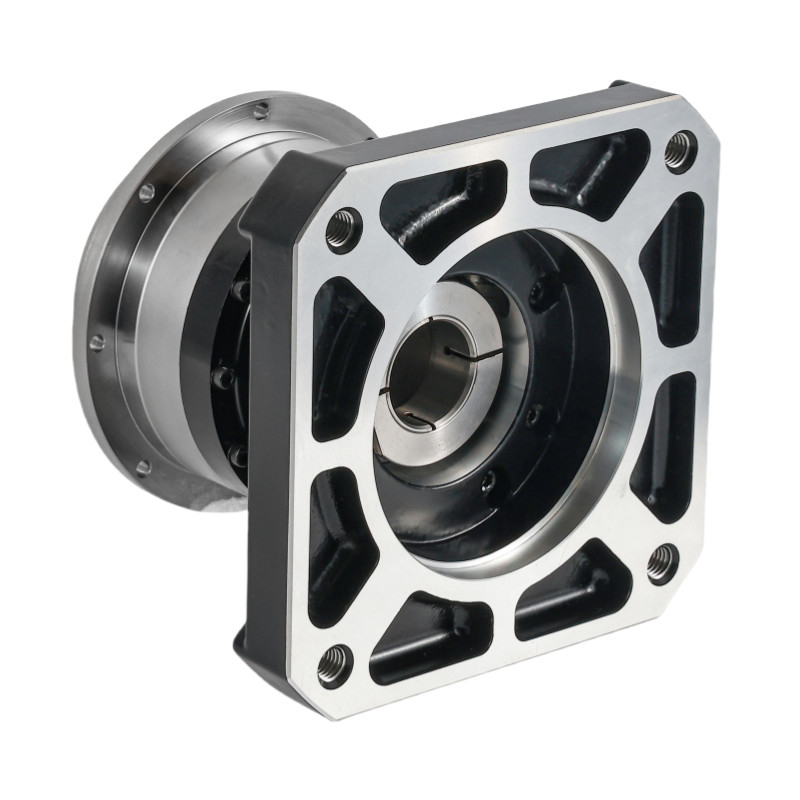

ND-Reihe Planetarische Reduktionsgetriebe Geschwindigkeitsreduktor Hochdrehmoment 6

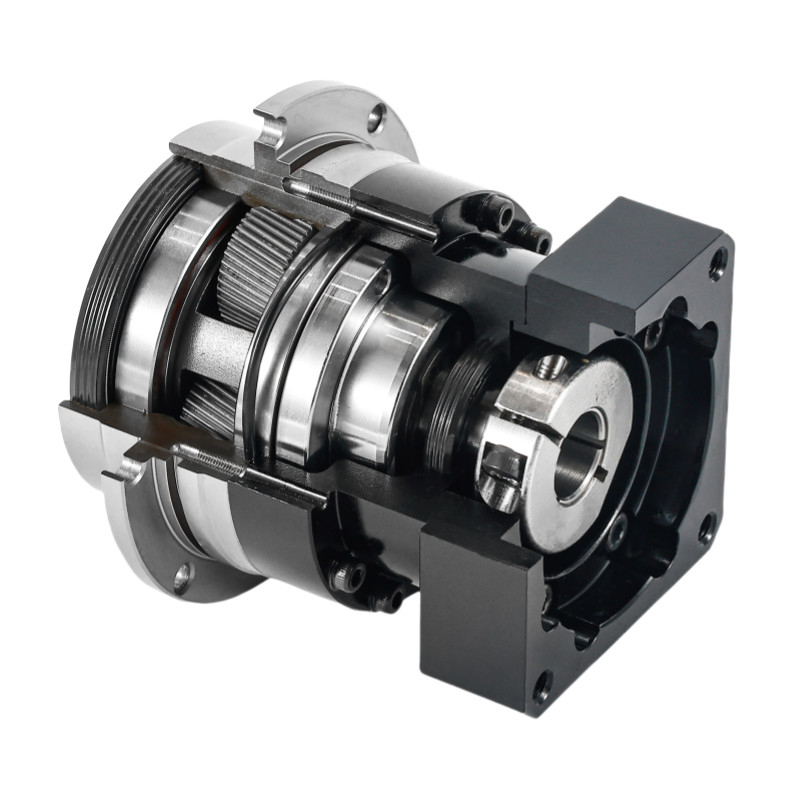

ND-Reihe Planetarische Reduktionsgetriebe Geschwindigkeitsreduktor Hochdrehmoment 8

ND-Reihe Planetarische Reduktionsgetriebe Geschwindigkeitsreduktor Hochdrehmoment 10

ND-Reihe Planetarische Reduktionsgetriebe Geschwindigkeitsreduktor Hochdrehmoment 12

Tabelle der Parameter		Nummer des Segments	Verhältnis	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Maximaler Drehmoment bei Beschleunigung	Nm	1,2	1.8 mal das Nenndrehmoment
Notbremsmoment	Nm	1,2	3 mal das Nenndrehmoment
Nenngeschwindigkeit der Eingabe	rmp	1	4 bis 10	5000	5000	5000	4000	4000	4000	3000	3000	2200	2000
Nenngeschwindigkeit der Eingabe	rmp	2	16 bis 100	5000	5000	5000	4000	4000	4000	3000	3000	3000	2200
Maximale Eingangsgeschwindigkeit	rmp	1	4 bis 10	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Maximale Eingangsgeschwindigkeit	rmp	2	16 bis 100	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Eine extrem präzise Gegenreaktion.	Arktis	1	4 bis 10	- Ich weiß.	- Ich weiß.	- Ich weiß.	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Eine extrem präzise Gegenreaktion.	Arktis	2	16 bis 100	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Genaue Gegenreaktion	Arktis	1	4 bis 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Genaue Gegenreaktion	Arktis	2	16 bis 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standard-Rückwirkung	Arktis	1	4 bis 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standard-Rückwirkung	Arktis	2	16 bis 100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Rigidität der Orsion	Nm/Arcmin	1,2	4 ~ 100	7	10	13	23	31	95	183	529	1030	1421
Max. Radialkraft	N	1,2	4 ~ 100	1040	1700	2300	3800	4100	9400	15000	25600	42000	58000
Max. Achskraft	N	1,2	4 ~ 100	690	850	1055	1900	2980	5600	9300	19000	33400	59000
Neigungspunkt	Nm	1,2	4 ~ 100	55	65	94	106	198	482	1090	4030	6100	8500
Dienstzeit	Hrs.	1,2	16 bis 100	20000 Stunden ((kontinuierlicher Betrieb 10000 Stunden)
Effizienz	%	1	4 bis 10	≥97%
Effizienz	%	2	16 bis 100	≥ 94%
Gewicht	Weigerung	1	4 bis 10	0.7	1.2	1.2	1.2	3.0	5.6	11.9	31.6	56.1	99.6
Gewicht	Weigerung	2	16 bis 100	1.0	1.6	1.6	1.6	3.7	7.3	15.9	36.9	70.0	124.5
Betriebstemperatur	°C	1,2	4 ~ 100	-30°C bis 90°C
Schmierung		1,2	4 ~ 100	Synthetische Fette
Schutzklasse		1,2	4 ~ 100	IP65
Montageposition		1,2	4 ~ 100	Jede Richtung
Geräuschpegel (N1 = 3000 Rpm, ohne Ladung)	dB ((A)	1	4 ~ 100	≤ 56	≤ 58	≤ 58	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 73
Geräuschpegel (N1 = 3000 Rpm, ohne Ladung)	dB ((A)	2	16 bis 100	≤ 56	≤ 58	≤ 58	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 73
