Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
LSS-32-XX-U-I

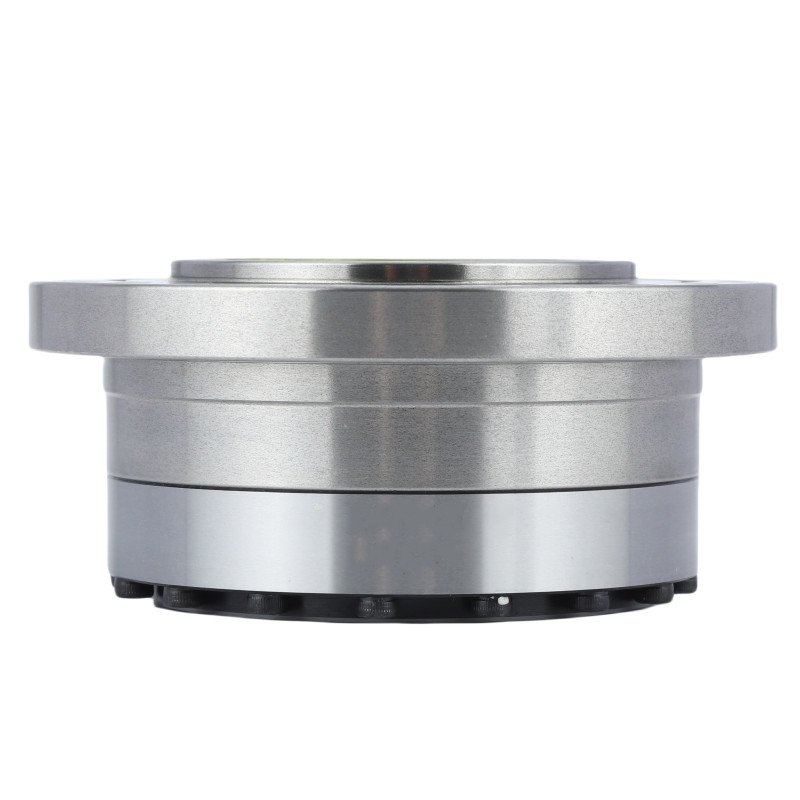

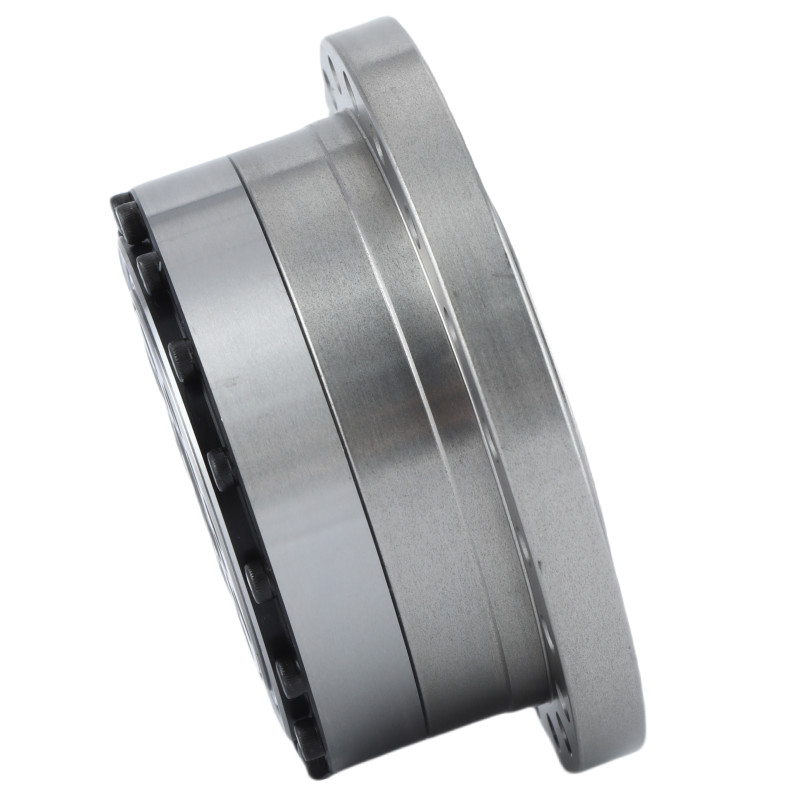

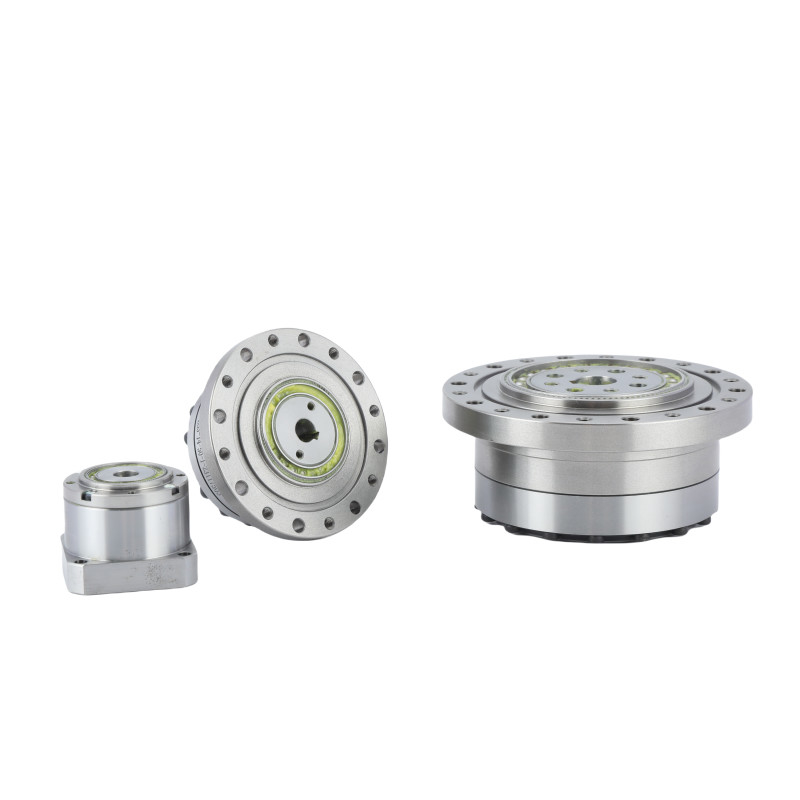

Modell 32 Dehnungswellengetriebe Hochpräzisionsharmonischer Antrieb
|
mit einer Leistung von mehr als 1000 W und mit einer Leistung von mehr als 1000 W Sie sind wesentliche Komponenten moderner mechanischer Systeme, die hohe Präzision, kompakte Größe und eine hohe Drehmomentübertragung erfordern.der die Verformung der Flexspline und den präzisen Einsatz der Zahnräder nutzt, macht sie ideal für Anwendungen in der Robotik, Luft- und Raumfahrt und verschiedenen Industriezweigen. |
AnwendungRobotikIn Roboterarmen und -gelenken zur präzisen Bewegungssteuerung verwendet. |
Tabelle der Parameter
| Modell | 32 | |||||
| Reduzierungsquote | 50 | 80 | 100 | 120 | ||
| Nenndrehmoment bei 2000r/min Eingang | Nm | 76 | 118 | 137 | 137 | |
| kgfm | 7.8 | 12 | 14 | 14 | ||
| zulässiges Spitzendrehmoment bei Start und Stopp | Nm | 216 | 304 | 333 | 353 | |
| kgfm | 22 | 31 | 34 | 36 | ||
| Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment | Nm | 108 | 167 | 216 | 216 | |
| kgfm | 11 | 17 | 22 | 22 | ||
| Höchstzulässiges momentanes Drehmoment | Nm | 382 | 568 | 647 | 686 | |
| kgfm | 39 | 58 | 66 | 70 | ||
| Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett) |
r/min | 4800 | ||||
| Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit (Fett) |
r/min | 3500 | ||||
| Gegenreaktion | Arc Sec | ≤ 20 | ||||
| Gewicht | Weigerung | 3.11 | ||||
| Konstruktionsdauer | Uhrzeit | 10000 | 15000 | 15000 | 1500 | |
Detaillierte Bilder
|
Schlüsselmerkmale von LSS - I Modell 32 Harmonische Getriebeinheiten | |||
| Erzeugnis | Modell 32 Harmonische Antrieb | |||
|
Material
|
Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmierstoffe | |||
|
Reduzierungsquote
|
50:1, 80:1, 100:1, 120:1 | |||
|
Gegenreaktion
|
Weniger als 20 Bogensekunden | |||
|
Durchschnittliche Eingabegeschwindigkeit
|
3500 R/min | |||
|
Maximale Eingabegeschwindigkeit
|
4800 R/min | |||
|
Entworfenes Leben
|
15000 Stunden | |||
|
Modell
|
32 | |||
|
Gewicht
|
3.11 kg | |||
| Gewährleistung | 1 Jahr | |||
