Name: Robotik Harmonischer Antrieb Servomotor Reduktionsgetriebe Rundspalte
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-17-XX-U-I
Availability: InStock

Zu Hause > produits > Harmonischer Antrieb >

Robotik Harmonischer Antrieb Servomotor Reduktionsgetriebe Rundspalte

Robotik-Servomotor mit Harmonischantrieb

Rundspann-Harmonische Antriebsservomotor

Kreisförmiges Schrägspalt-Harmonisch-Reduktionsgerät

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

LSS-17-XX-U-I

Kontakt mit uns

Bitte um ein Angebot

Robotik Harmonischer Antrieb Servomotor Reduktionsgetriebe Rundspalte

Einzelheiten zum Produkt

Modell:

Erzeugnis:

Modell 17 Harmonische Getriebe

Material:

Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmiermittel

Reduzierungsquote:

50:1, 80:1, 100:1, 120:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Nenndrehmoment bei 2000r/min Eingang:

16 bis 24 Nm

Maximale Eingabegeschwindigkeit:

7300 R/min

Entworfenes Leben:

15000 Stunden

Gewicht:

0.67KG

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Robotik Harmonischer Antrieb Motor Reduktionsgetriebe Rundspalte

Wellengenerator ist typischerweise ein elliptischer Kugellager, der in die Flexspline passt.Verursacht es mit den Zähnen der kreisförmigen Spline an zwei gegenüberliegenden Regionen zu engagieren.

Flexspline ist ein dünnes, flexibles, zylindrisches Zahnrad mit äußeren Zähnen, das sich elastisch an die Form des Wellengenerators verändert.

Kreisförmiges Schleudern ist ein starrer Ring mit inneren Zähnen. Er bleibt stationär oder kann das Ausgangsteil des Systems sein.Die Wechselwirkung zwischen den Zähnen der kreisförmigen Spline und der Flexspline erzeugt die Getriebeverringerung.

Betrieb

Wenn sich der Wellengenerator dreht,es bewirkt, dass die Flexspline mit den Zähnen der kreisförmigen Spline in Verbindung tritt und losfällt, was dazu führt, dass die Flexspline mit einer reduzierten Geschwindigkeit im Vergleich zum Wellengenerator rotiertDie Verminderungsquote wird durch den Unterschied in der Zahnzahl zwischen der Flexspline und der Kreislaufspline bestimmt.

Spezifikationen

Modell		17
Reduzierungsquote		50	80	100	120
Nenndrehmoment bei 2000r/min Eingang	Nm	16	22	24	24
Nenndrehmoment bei 2000r/min Eingang	kgfm	1.6	2.2	2.4	2.4
zulässiges Spitzendrehmoment bei Start und Stopp	Nm	34	43	54	54
zulässiges Spitzendrehmoment bei Start und Stopp	kgfm	3.5	4.4	5.5	5.5
Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment	Nm	26	27	39	39
	kgfm	2.6	2.7	4	4
Höchstzulässiges momentanes Drehmoment	Nm	70	87	108	86
Höchstzulässiges momentanes Drehmoment	kgfm	7.1	8.9	11	8.8
Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)	r/min	7300
Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit (Fett)	r/min	3500
Gegenreaktion	Arc Sec	≤ 20
Gewicht	Weigerung	0.67
Konstruktionsdauer	Uhrzeit	10000	15000	15000	15000

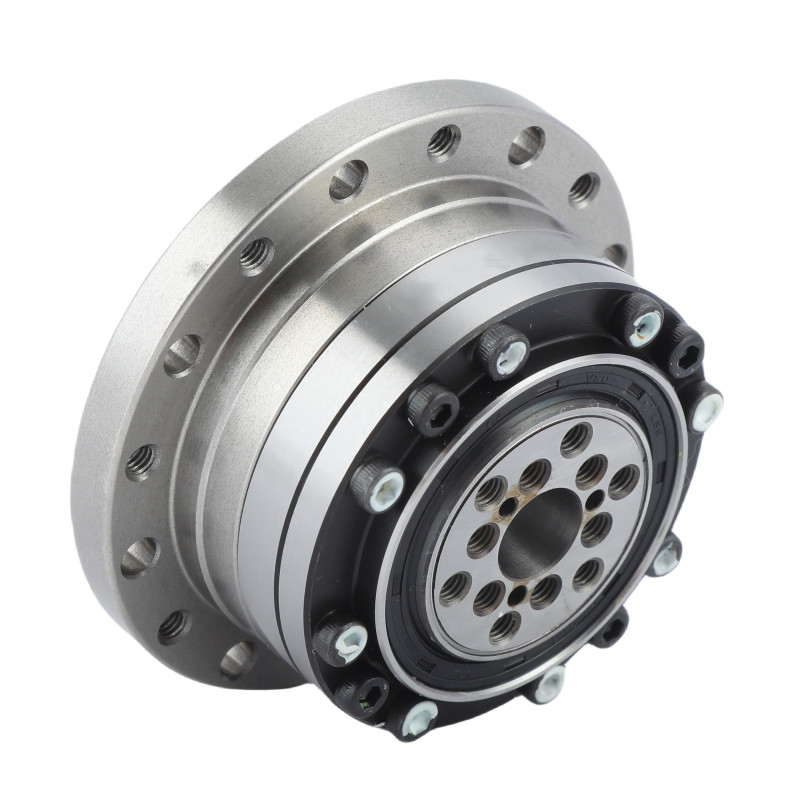

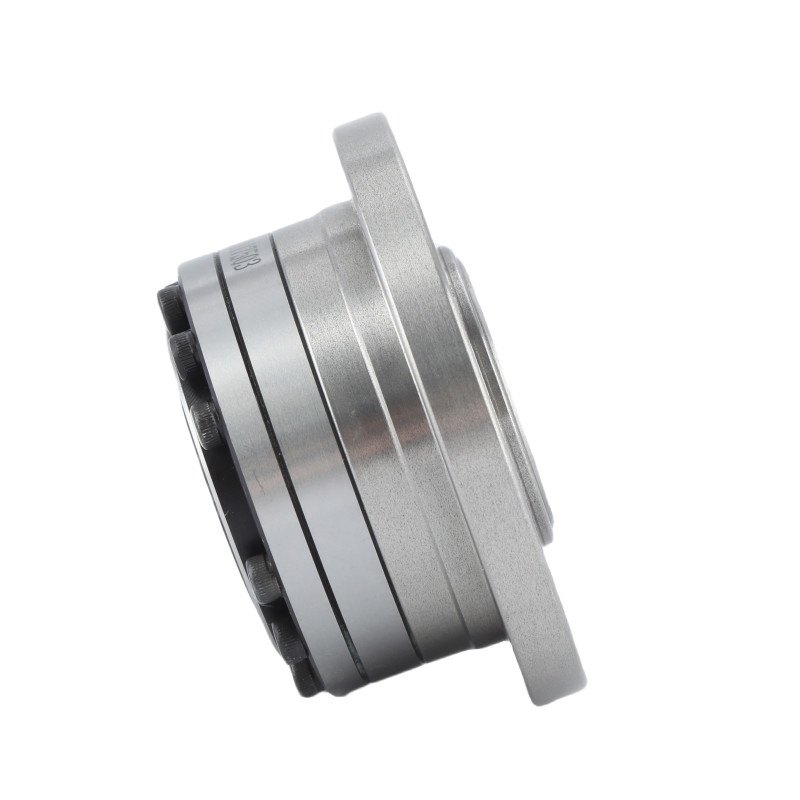

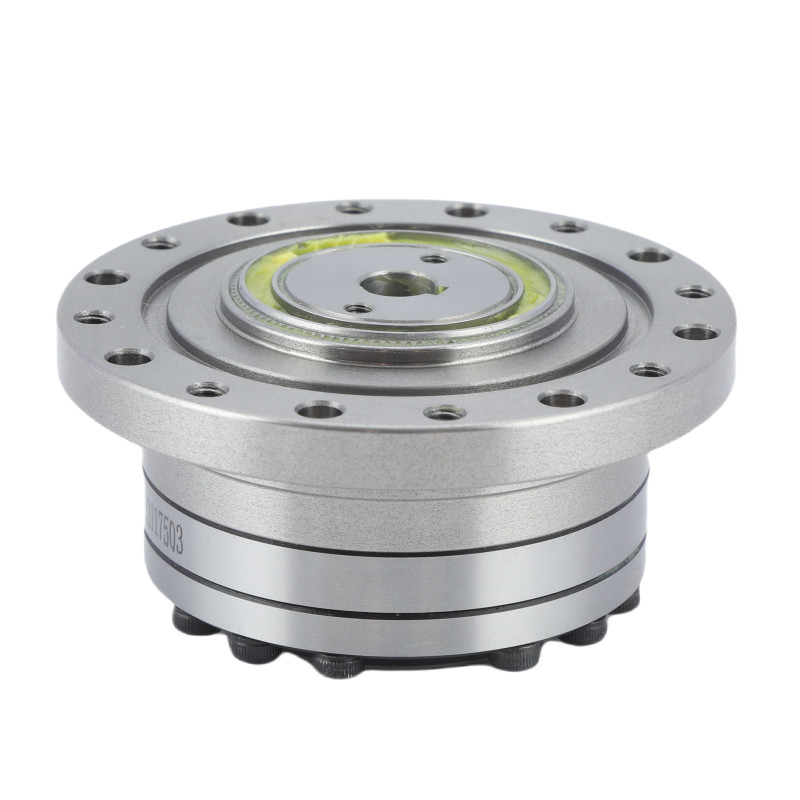

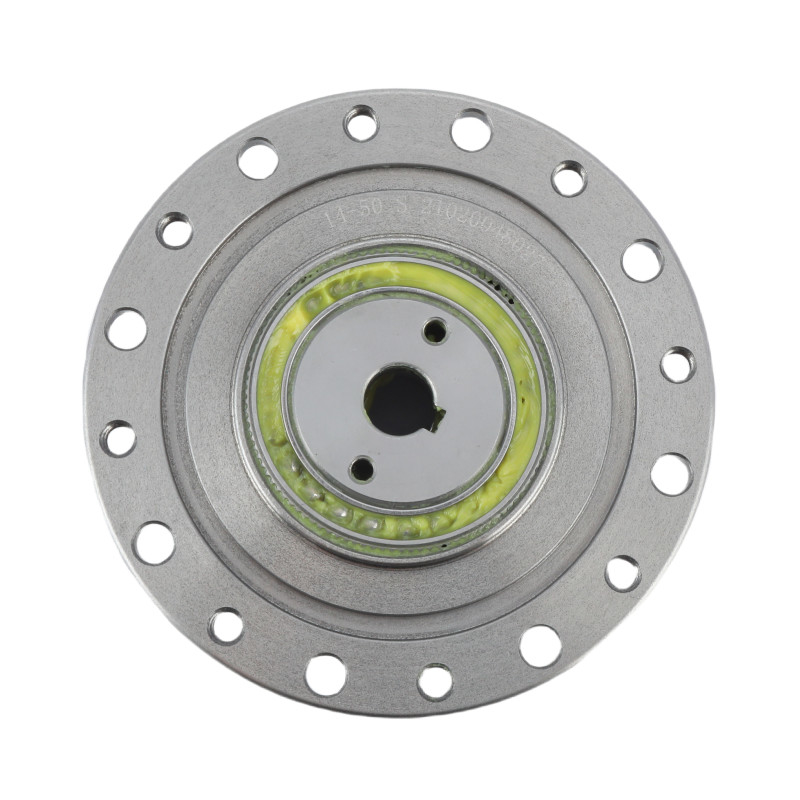

Robotik Harmonischer Antrieb Servomotor Reduktionsgetriebe Rundspalte 1

Detaillierte Bilder

Schlüsselmerkmale von LSS - Serie I Modell 17 Harmonische Getriebeinheiten
Erzeugnis	Modell 17 Belastungswellenreduktor
Material	Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmierstoffe
Reduzierungsquote	50:1, 80:1, 100:1, 120:1
Gegenreaktion	Weniger als 20 Bogensekunden
Durchschnittliche Eingabegeschwindigkeit	3500 R/min
Maximale Eingabegeschwindigkeit	7300 R/min
Entworfenes Leben	15000 Stunden
Modell	17
Gewicht	0.67 kg
Gewährleistung	1 Jahr

Anwendungen


Industrieroboter	Medizinische Geräte	Produktionssysteme	Halbleiter-System
