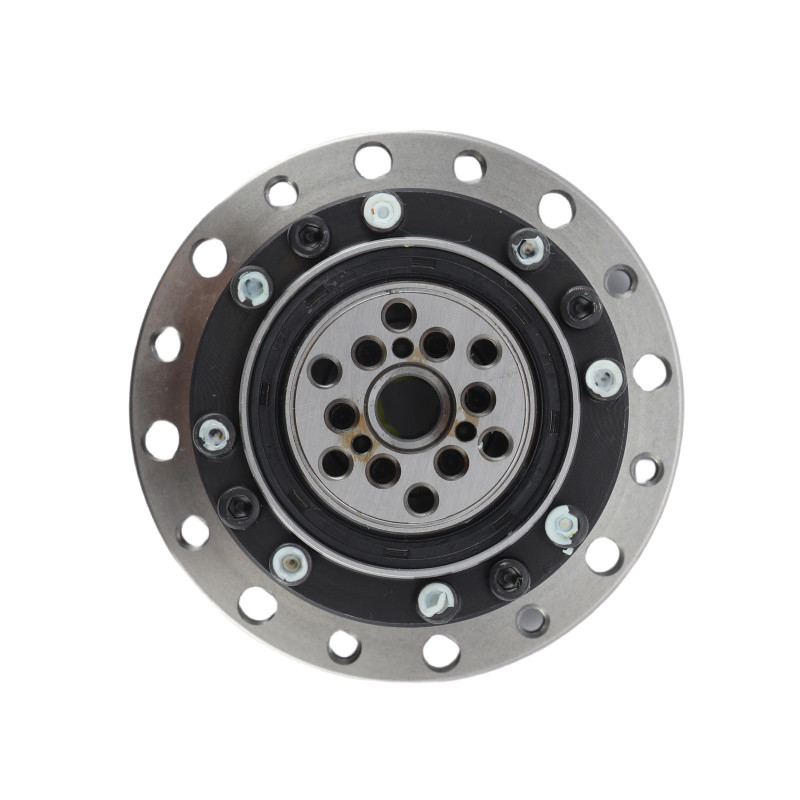

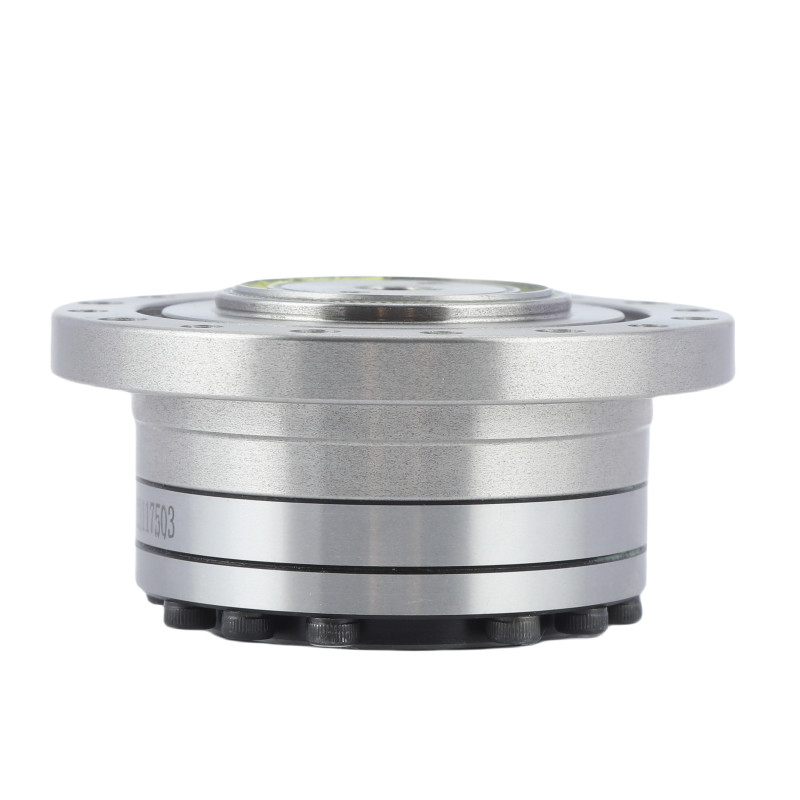

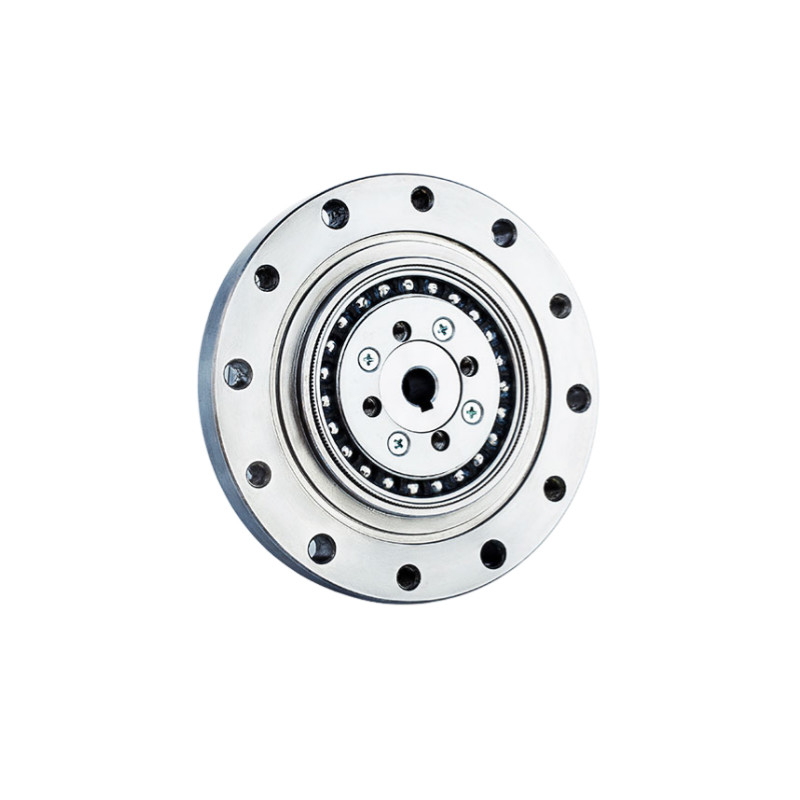

Name: 8500 r/min Null-Rückschlag-Reduktor Spannungswellenantrieb Harmonische Getriebe
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-14-XX-U-I
Availability: InStock

Zu Hause > produits > Harmonischer Antrieb >

8500 r/min Null-Rückschlag-Reduktor Spannungswellenantrieb Harmonische Getriebe

8500r/Min Null-Rückschlag-Reduktor

Null-Rückschlag-Reduktor Harmonischer Zug

Null-Rückschlag-Spannungswellenantrieb

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

LSS-14-XX-U-I

Kontakt mit uns

Bitte um ein Angebot

8500 r/min Null-Rückschlag-Reduktor Spannungswellenantrieb Harmonische Getriebe

Einzelheiten zum Produkt

Modell:

Erzeugnis:

Modell 14 LSS - I Harmonische Getriebe

Material:

Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmiermittel

Reduzierungsquote:

50:1, 80:1, 100:1, 120:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Nenndrehmoment bei 2000r/min Eingang:

5.4 bis 7.8 Nm

Maximale Eingabegeschwindigkeit:

8500 R/min

Entworfenes Leben:

15000 Stunden

Gewicht:

0,51 Kilogramm

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

8500 r/min Null-Rückschlag-Reduktor Spannungswellenantrieb Harmonische Getriebe

	Wellengeneratorist ein elliptisch geformter Kamm, typischerweise mit Kugellagern ausgestattet, der in die Flexspline gelegt wird. Während er sich dreht, verformt sich die Flexspline in eine elliptische Form.
	Flexsplineist eine dünnwandige, flexible zylindrische Komponente mit äußeren Zähnen. Sie passt in die kreisförmige Spline und verformt sich durch den Wellengenerator in eine elliptische Form.Die Flexspline hat weniger Zähne als die Kreisspline.
	Kreisförmiges SchleudernDies ist ein starrer kreisförmiger Ring mit inneren Zähnen, die mit den äußeren Zähnen der Flexspline vernetzt sind.

Tabelle der Parameter

Modell		14
Reduzierungsquote		50	80	100	120
Nenndrehmoment bei 2000r/min Eingang	Nm	5.4	7.8	7.8	7.8
Nenndrehmoment bei 2000r/min Eingang	kgfm	0.55	0.8	0.8	0.8
zulässiges Spitzendrehmoment bei Start und Stopp	Nm	18	23	28	28
zulässiges Spitzendrehmoment bei Start und Stopp	kgfm	1.8	2.4	2.9	2.9
Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment	Nm	6.9	11	11	11
	kgfm	0.7	1.1	1.1	1.1
Höchstzulässiges momentanes Drehmoment	Nm	35	47	54	54
Höchstzulässiges momentanes Drehmoment	kgfm	3.6	4.8	5.5	5.5
Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)	r/min	8500
Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit (Fett)	r/min	3500
Gegenreaktion	Arc Sec	≤ 20
Gewicht	Weigerung	0.51
Konstruktionsdauer	Uhrzeit	10000	15000	15000	15000

Schlüsselmerkmale von LSS-Modell 14 Harmonische Getriebe der Serie I
Erzeugnis	Harmonische Getriebe
Material	Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmierstoffe
Reduzierungsquote	50:1, 80:1, 100:1, 120:1
Gegenreaktion	Weniger als 20 Bogensekunden
Durchschnittliche Eingabegeschwindigkeit	3500 R/min
Maximale Eingabegeschwindigkeit	8500 R/min
Entworfenes Leben	15000 Stunden
Modell	14
Gewicht	0.51 kg
Gewährleistung	1 Jahr

Anwendungen


CNC-Maschinen	Halbleiter-System	Industrieroboter
