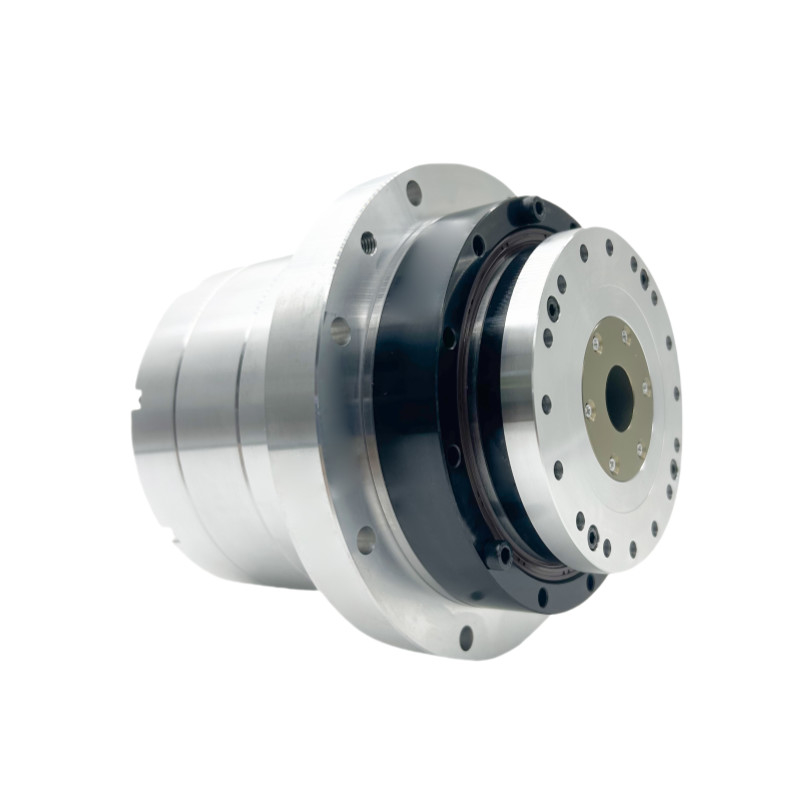

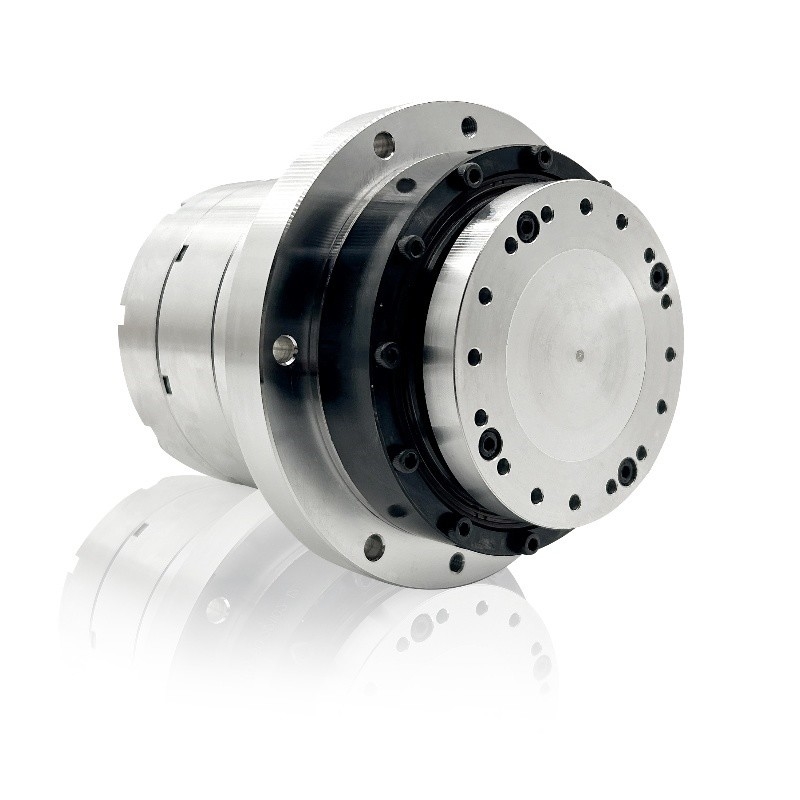

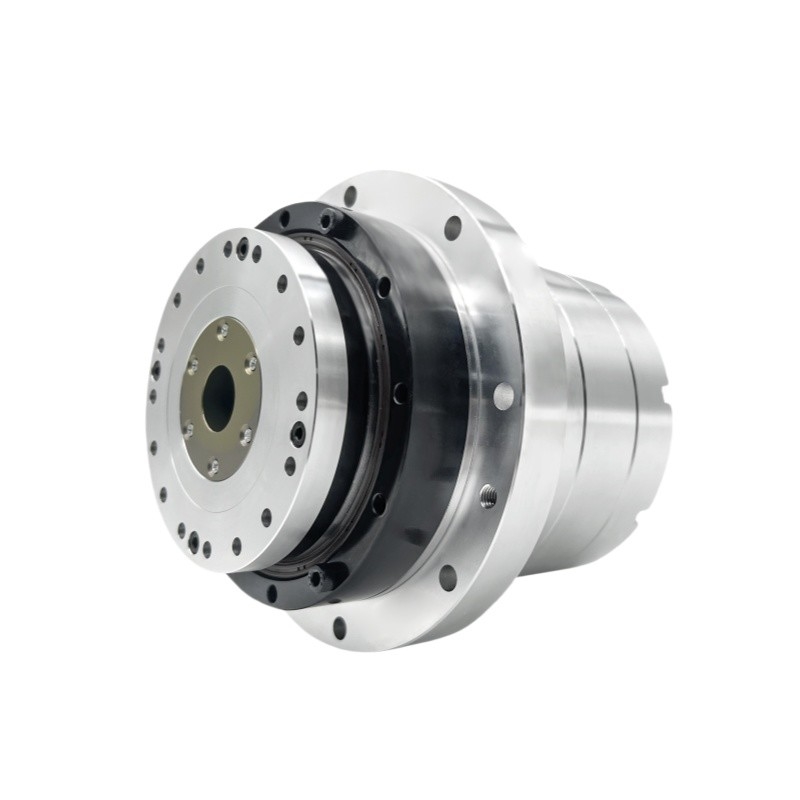

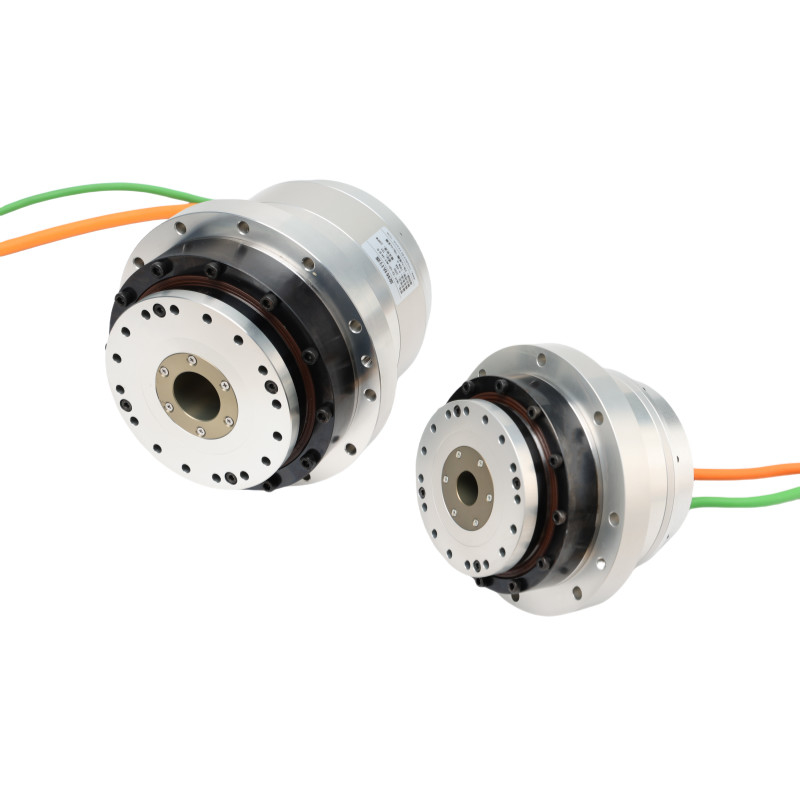

High Torque Harmonic Drive Servomotor Flanschbetreiber HASF-Serie Modell 17

Servomotor mit hohem Drehmoment harmonischer Antrieb

Harmonische Antriebs-Servomotor Aktor

HASF-Harmonische Aktoren

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Seitenausgang Flanken-Rotationsantriebsgeräte der HASF-Serie

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

HASF-Reihe Modell 17 Drehvorrichtungen

Reduzierungsquote:

51:1, 81:1, 101:1, 121:1

Modellnummer:

Typ des Encoder:

Absolute Encoder

Zahl von Bewegungspfosten:

Anwendung:

3C-Automatisierung, Präzisions-CNC-Werkzeugmaschinen, Glaspolierausrüstung, humanoider Roboter, Lase

Gewicht mit Bremse:

20,8 kg

Gewicht ohne Bremse:

2.2 kg

Hauptmerkmale:

Hohe Leistung, lange Lebensdauer

Entworfenes Leben:

10000 Stunden

Schutzgrade:

Vollständig geschlossene, selbstgekühlte Art (IP65)

Dielektrische Festigkeit:

AC1500V/ 1 Minute

Widerstand gegen Isolierung:

Mehr als 100 MΩ ((DC500V)

Isolationsklasse:

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Video

HAT-Reihe Dreh- und Hohlwellenantriebe mit Leistungsharmonischem Servoantrieb

Beste Preis

Video

Null Rückschlag Große Hohlwelle Drehvorrichtung Robotergelenk HAMF-Serie

Beste Preis

Video

ODM Hohlwellenantrieb Roboterarm Gelenkmotor für Laserschneidmaschine

Beste Preis

Video

Hohlwellenharmonischer Antriebsantrieb Roboterarmmotor HAMF-Serie

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Hochdrehmoment und wartungsfreie Festwelle HASF-Reihe Modell 17 Flanken-Rotationsantrieb

Name: High Torque Harmonic Drive Servomotor Flanschbetreiber HASF-Serie Modell 17
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Seitenausgang Flanken-Rotationsantriebsgeräte der HASF-Serie
Availability: InStock

Merkmale des Erzeugnisses

Integriertes Design

Kombiniert einen Hochdrehmoment-Harmonikreduktor, einen Direktantriebsmotor und einen optionalen Mehrdreh-Absolute-Encoder mit einer Hohlwelle für optische Anwendungen.

Null Gegenreaktion

Nahezu keine Gegenreaktion aufgrund der hervorragenden Eigenschaften des Harmonikreduktors und der Starrheit des Motors.

Niedriges Rauschen

Jeder Motor wird vor dem Versand individuell geprüft, um den Betrieb der integrierten Harmonieeinheit mit geringen Vibrationen und Geräuschen zu gewährleisten.

Wartungsfrei

Erfordert keine regelmäßige Wartung und erfordert keinen Schmierstoffwechsel während der Verwendung.

Tabelle der Parameter von HASF

Serie HASF			17
Reduzierungsquote			51	81	101	121
220VAC	Spitzendrehmoment	N·m	42	53	66	66
	Nenndrehmoment	N·m	27	33	49	49
	Höchstgeschwindigkeit	Umdrehungen pro Minute	98	62	50	41
	Nenngeschwindigkeit	Umdrehungen pro Minute	51	32	26	21
	Höchststrom	Gewehr	3.68	2.92	2.92	2.44
	Nennstrom	Gewehr	2.36	1.82	2.17	1.81
	Drehmomentkonstante	N m/Arme	11.42	18.14	22.62	27.1
	Phasenwiderstand	Ohm ((20°C)	6.2
	Phaseinduktivität	mH	7.7
	Rückwärts EMF	Arbeitszeit	25
48VDC	Spitzendrehmoment	N·m	42	53	66	66
	Nenndrehmoment	N·m	32	33	49	49
	Höchstgeschwindigkeit	Umdrehungen pro Minute	86	54	44	36
	Nenngeschwindigkeit	Umdrehungen pro Minute	51	32	26	21
	Höchststrom	Gewehr	9.36	7.44	7.43	6.2
	Nennstrom	Gewehr	7.13	4.63	5.51	4.6
	Drehmomentkonstante	N m/Arme	4.49	7.13	8.89	10.65
	Phasenwiderstand	Ohm ((20°C)	0.4
	Phaseinduktivität	mH	0.9
	Rückwärts EMF	Arbeitszeit	7.7
Absolute Verschlüsselung	Typ des Encoders		Absolute Encoder
	Auflösung (eine Motorumdrehung)	ein bisschen	23,24 Bits
	Motor Mehrdrehzahl	ein bisschen	16
Einrichtungsgenauigkeit		Bogen Sek	≤ 75	≤ 75	≤ 50	≤ 50
Wiederholbarkeit der Positionsgenauigkeit		Bogen Sek	≤ 15	≤ 10	≤ 10	≤ 10
Steifheit beim Umwerfen		x104 N·m /rad	15
Torsionssteifheit		x104 N·m /rad	1.07	1.3
Trägheitsmoment	ohne Bremse	kg*m2	7.96*10^-5
Trägheitsmoment	mit Bremse	kg*m2	9.12*10^-5
Masse	ohne Bremse	Weigerung	2.2
Masse	mit Bremse	Weigerung	2.8
Anzahl der Motorsäulen		Polnisch	16
Umweltbedingungen			Betriebstemperatur: 0~40°C Lagertemperatur: -20~60°C Betriebsfeuchtigkeit/Lagerfeuchtigkeit: 20~80% RH (keine Kondensation) Schwingungswiderstand: 24,5 m/s2 (Frequenz: 10~400 Hz) Nicht für Staub oder Metallpulver, ätzende Gase, brennbare Gase, Ölnebel und sonstige Gebrauch in Innenräumen, vermeiden Sie direktes Sonnenlicht Unter 1000 m Höhe
Motorisolierung			Isolierwiderstand: mehr als 100 MΩ ((DC500V)
			Dielektrische Festigkeit: AC1500V/ 1 Minute
			Isolationsklasse: F
Schutzgrade			Vollständig geschlossene, selbstgekühlte Art (IP65)
