OEM-Flankenrotations-Harmonischen Aktorgetriebe Motor Modell 14

OEM-Harmonische Aktoren

Harmonische Aktoren Getriebemotor

OEM-Harmonische Getriebe

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Seitenausgang Flanken-Rotationsantriebsgeräte der HASF-Serie

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

HASF-Reihe Modell 14 Drehvorrichtungen

Reduzierungsquote:

51:1, 81:1, 101:1

Modellnummer:

Typ des Encoder:

Absolute Encoder

Zahl von Bewegungspfosten:

Anwendung:

3C-Automatisierung, Präzisions-CNC-Werkzeugmaschinen, Glaspolierausrüstung, humanoider Roboter, Lase

Gewicht mit Bremse:

2 kg

Gewicht ohne Bremse:

1.66KG

Hauptmerkmale:

Hohe Leistung, lange Lebensdauer

Entworfenes Leben:

10000 Stunden

Schutzgrade:

Vollständig geschlossene, selbstgekühlte Art (IP65)

Dielektrische Festigkeit:

AC1500V/ 1 Minute

Widerstand gegen Isolierung:

Mehr als 100 MΩ ((DC500V)

Isolationsklasse:

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Video

HAT-Reihe Dreh- und Hohlwellenantriebe mit Leistungsharmonischem Servoantrieb

Beste Preis

Video

Null Rückschlag Große Hohlwelle Drehvorrichtung Robotergelenk HAMF-Serie

Beste Preis

Video

ODM Hohlwellenantrieb Roboterarm Gelenkmotor für Laserschneidmaschine

Beste Preis

Video

Hohlwellenharmonischer Antriebsantrieb Roboterarmmotor HAMF-Serie

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

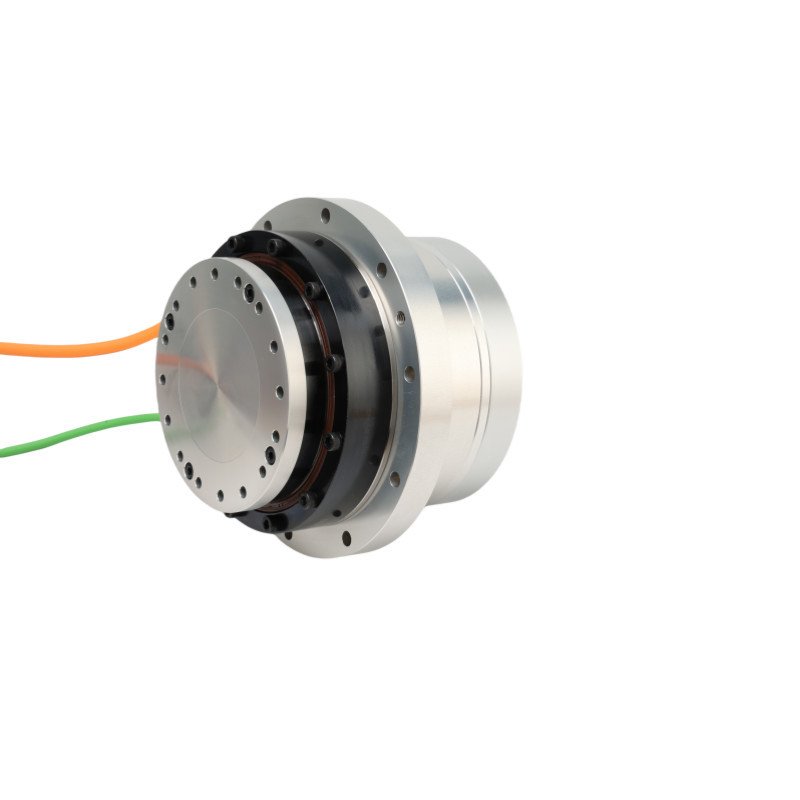

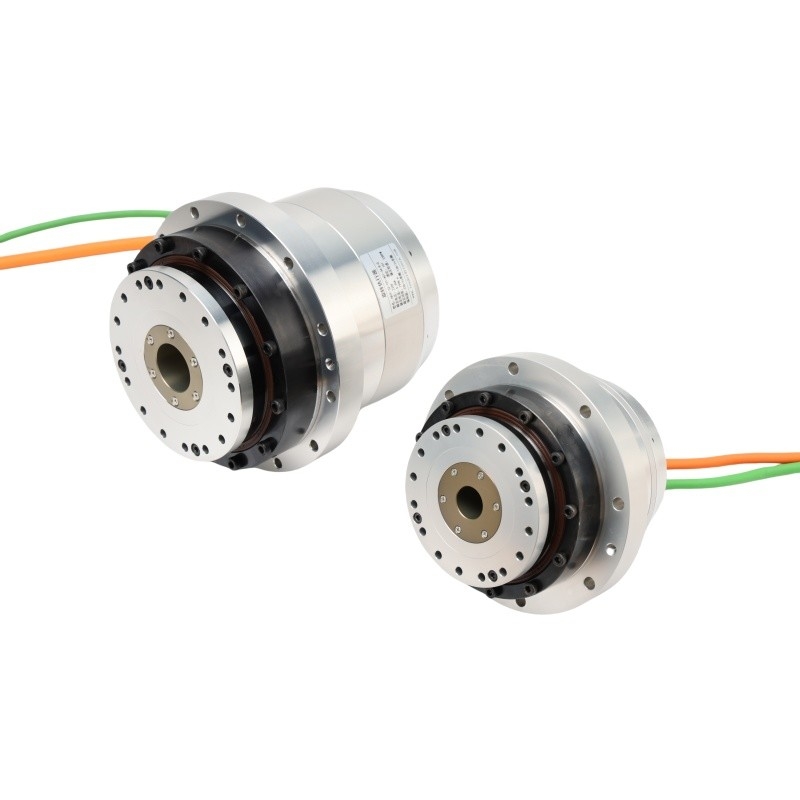

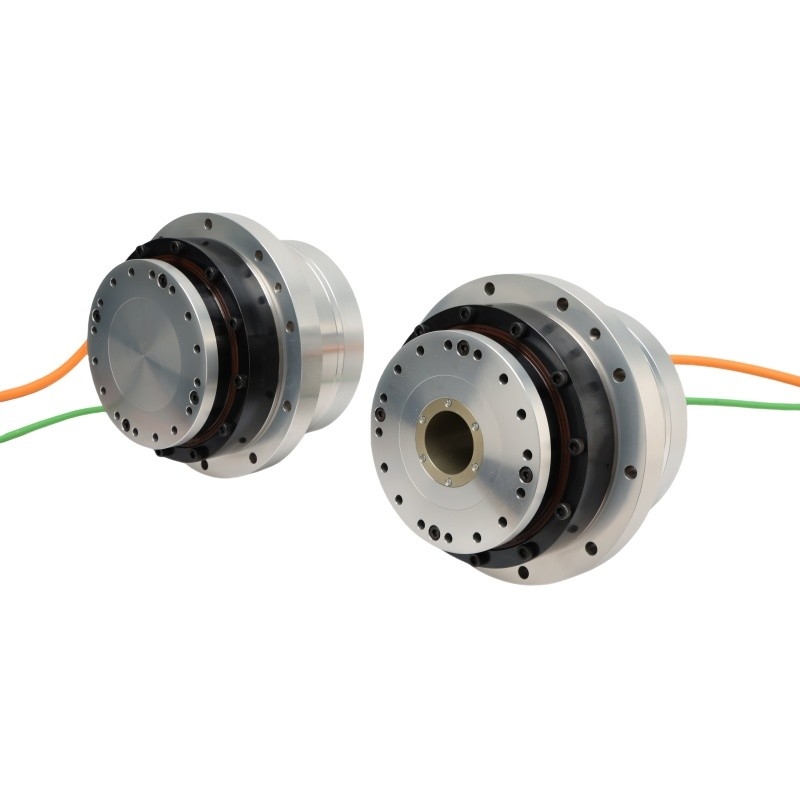

Hohe Neigungssteifigkeit und hohes Drehmoment Festwelle HASF-Serie Modell 14 Flanken-Rotationsaktoren

Name: OEM-Flankenrotations-Harmonischen Aktorgetriebe Motor Modell 14
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Seitenausgang Flanken-Rotationsantriebsgeräte der HASF-Serie
Availability: InStock

Merkmale des Erzeugnisses

Integriertes Design

Kombiniert einen Hochdrehmoment-Harmonikreduktor, einen Direktantriebsmotor und einen optionalen Mehrdreh-Absolute-Encoder mit einer Hohlwelle für optische Anwendungen.

Hohe Leistung

Zeichnet sich durch hohe Neigungssteifigkeit, hohes Drehmoment, Unempfindlichkeit gegenüber Lastträglichkeitsänderungen während des Betriebs, schleppfreie Leistung bei niedrigen Geschwindigkeiten und reibungslosen Betrieb aus.

Langes Leben

Beibehält die Genauigkeit über eine lange Lebensdauer mit minimalem Abbau.

Null Gegenreaktion

Nahezu keine Gegenreaktion aufgrund der hervorragenden Eigenschaften des Harmonikreduktors und der Starrheit des Motors.

Tabelle der Parameter von HASF

Serie HASF			14
Reduzierungsquote			51	81	101
220VAC	Spitzendrehmoment	N·m	23	29	34
	Nenndrehmoment	N·m	8.6	13.5	13.5
	Höchstgeschwindigkeit	Umdrehungen pro Minute	118	74	59
	Nenngeschwindigkeit	Umdrehungen pro Minute	59	37	30
	Höchststrom	Gewehr	2.09	1.66	1.56
	Nennstrom	Gewehr	0.78	0.77	0.62
	Drehmomentkonstante	N m/Arme	11.02	17.5	21.82
	Phasenwiderstand	Ohm ((20°C)	7.5
	Phaseinduktivität	mH	11.5
	Rückwärts EMF	Arbeitszeit	25
48VDC	Spitzendrehmoment	N·m	23	29	34
	Nenndrehmoment	N·m	8.6	13.5	13.5
	Höchstgeschwindigkeit	Umdrehungen pro Minute	98	62	50
	Nenngeschwindigkeit	Umdrehungen pro Minute	59	37	30
	Höchststrom	Gewehr	5.12	4.07	3.83
	Nennstrom	Gewehr	1.92	1.89	1.52
	Drehmomentkonstante	N m/Arme	4.49	7.13	8.89
	Phasenwiderstand	Ohm ((20°C)	0.85
	Phaseinduktivität	mH	1
	Rückwärts EMF	Arbeitszeit	6.5
Absolute Verschlüsselung	Typ des Encoders		Absolute Encoder
	Auflösung (eine Motorumdrehung)	ein bisschen	23,24 Bits
	Motor Mehrdrehzahl	ein bisschen	16
Einrichtungsgenauigkeit		Bogen Sek	≤ 90	≤ 80	≤ 70
Wiederholbarkeit der Positionsgenauigkeit		Bogen Sek	≤ 15	≤ 10	≤ 10
Steifheit beim Umwerfen		x104 N·m /rad	8
Torsionssteifheit		x104 N·m /rad	0.46	0.6
Trägheitsmoment	ohne Bremse	kg*m2	3.6*10^-5
Trägheitsmoment	mit Bremse	kg*m2	3.7*10^-5
Masse	ohne Bremse	Weigerung	1.66
Masse	mit Bremse	Weigerung	2
Anzahl der Motorsäulen		Polnisch	16
Umweltbedingungen			Betriebstemperatur: 0~40°C Lagertemperatur: -20~60°C Betriebsfeuchtigkeit/Lagerfeuchtigkeit: 20~80% RH (keine Kondensation) Schwingungswiderstand: 24,5 m/s2 (Frequenz: 10~400 Hz) Nicht für Staub oder Metallpulver, ätzende Gase, brennbare Gase, Ölnebel und sonstige Gebrauch in Innenräumen, vermeiden Sie direktes Sonnenlicht Unter 1000 m Höhe
Motorisolierung			Isolierwiderstand: mehr als 100 MΩ ((DC500V)
			Dielektrische Festigkeit: AC1500V/ 1 Minute
			Isolationsklasse: F
Schutzgrade			Vollständig geschlossene, selbstgekühlte Art (IP65)
