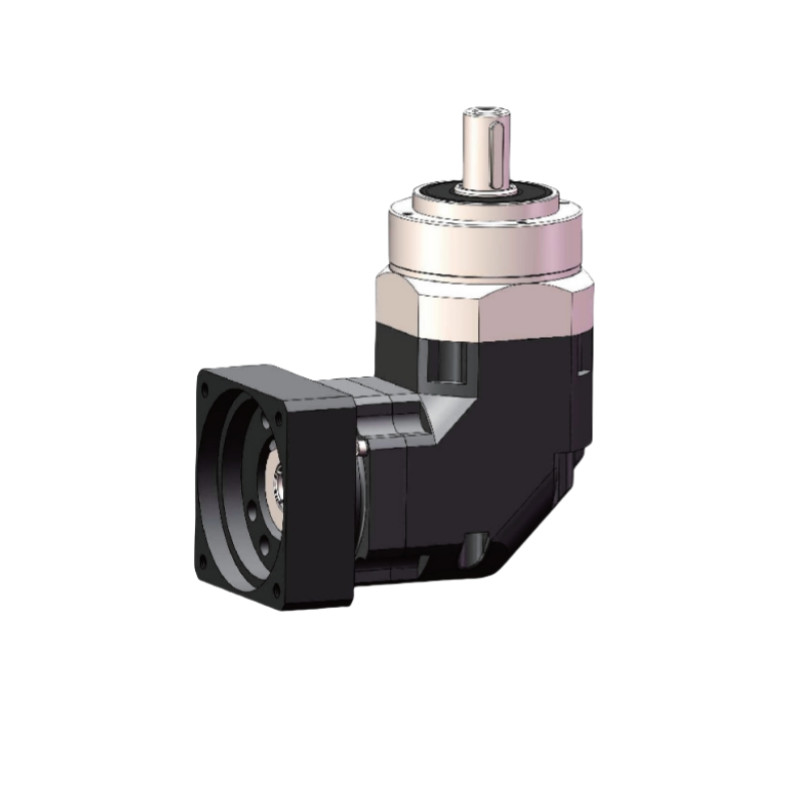

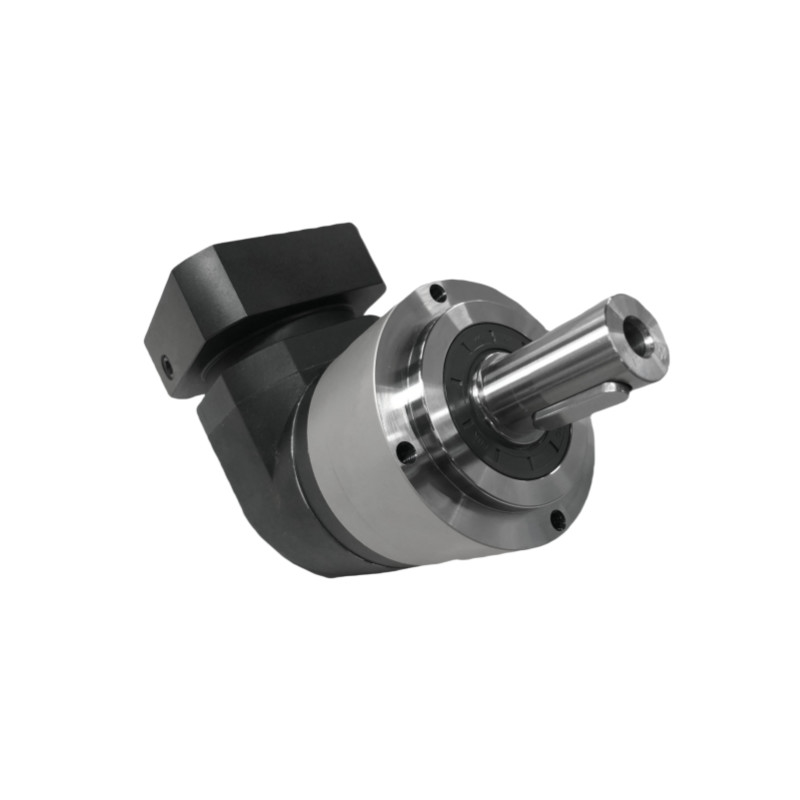

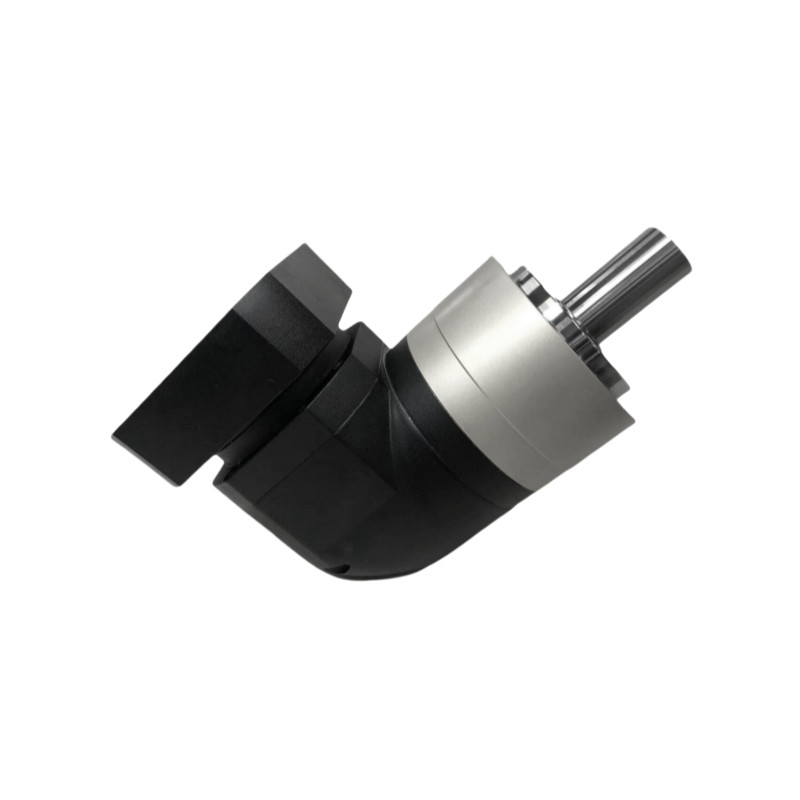

Präzisions-Doppel-Rechtswinkel-Hohlwellen-Getriebe-Leistungsübertragung ODM

Präzisions-Rechtswinkel-Hohlwellengetriebe

ODM Drehwinkel-Hohlwellengetriebe

Drehwinkel-Doppelwellengetriebe

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

NER-Reihe Planetengangkasten

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

NER-Reihe Planetengangkasten

Modell:

Die NER070, die NER090, die NER120, die NER155, die NER205, die NER235

Verhältnis:

3 bis 200

Segment:

Einzel Doppel

Effizienz:

≥ 95%

Lebensdauer:

20000 Stunden

Maximaler Drehmoment bei Beschleunigung:

1.8 mal das Nenndrehmoment

Schutzklasse:

IP65

Betriebstemperatur:

-10 °C bis 90 °C

Standard-Rückwirkung:

≤ 7 Lichtminuten

Eine sehr präzise Gegenreaktion.:

≤ 4 Lichtzählermin

Anwendung:

Laserschnitt, Manipulatoren, Druckmaschinen, Automobilindustrie, Pharmaindustrie

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Video

Integrierte Planetarium ND-Serie Planetärer Reduktor Getriebe hohe Präzision

Beste Preis

Video

ODM ISO9001 Planetengetriebe Reduktor IP65 wasserdicht

Beste Preis

Video

Präzisions-Doppel-Rechtswinkel-Hohlwellen-Getriebe-Leistungsübertragung ODM

Beste Preis

Video

Kraftübertragung Drehwinkelgetriebe Hohlwellenantrieb angepasst

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Produktbezeichnung: Hochpräzisions-Planetengetriebe
Produktreihe: NER-Serie
Merkmale:Leise Betrieb, hohe Präzision, wartungsfreie hohe Belastung, geringer Lärm
Beschreibung des Produkts:
● Ein integriertes Konzept mit hochfesten Lagern sorgt dafür, dass das Produkt selbst langlebig und effizient ist
● Es gibt verschiedene Ausgangsformen wie Wellen, Flansche und Getriebe.
● 1 Bogenminute ≤ Rückschlag ≤ 3 Bogenminuten
● Reduzierungsquoten zwischen 3 und 200
● Rahmenkonstruktion: Erhöht das Drehmoment und optimiert die Leistungsübertragung
● Optimierte Auswahl der Öldichtungen: Verringerung der Reibung und Effizienz der Laminatübertragung
● Schutzklasse IP65
● Garantie: 1 Jahr

Spezifikation		Nummer des Segments	Verhältnis	NER070	NER090	NER120	NER155	NER205	NER235
Nennleistung	Nm	Einzelne	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		doppelt	15	50	120	190	320	550	1080
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
Drehträglichkeit	kg.cm3	Einzelne	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.07	1.87	6.25	21.80	65.60	145.82
			16	0.07	1.87	6.25	21.80	65.60	145.82
			20	0.07	1.87	6.25	21.80	65.60	145.82
		doppelt	15	0.09	0.35	2.25	6.84	23.40	68.9
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

Präzisions-Doppel-Rechtswinkel-Hohlwellen-Getriebe-Leistungsübertragung ODM 2

Tabelle der Parameter		Nummer des Segments	Verhältnis	NER070	NER090	NER120	NER155	NER205	NER235
Maximaler Drehmoment bei Beschleunigung	Nm	1,2	3 ~ 200	1.8 mal das Nenndrehmoment
Notbremsmoment	Nm	1,2	3 ~ 200	3 mal das Nenndrehmoment
Nenngeschwindigkeit der Eingabe	rmp	1	3 bis 20	5000	4000	4000	3000	3000	2000
Nenngeschwindigkeit der Eingabe	rmp	2	15 bis 200	5000	4000	4000	3000	3000	2000
Maximale Eingangsgeschwindigkeit	rmp	1	3 bis 20	10000	8000	8000	6000	6000	4000
Maximale Eingangsgeschwindigkeit	rmp	2	15 bis 200	10000	8000	8000	6000	6000	4000
Eine extrem präzise Gegenreaktion.	Arktis	1	3 bis 20	- Ich weiß.	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Eine extrem präzise Gegenreaktion.	Arktis	2	15 bis 200	- Ich weiß.	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Genaue Gegenreaktion	Arktis	1	3 bis 20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Genaue Gegenreaktion	Arktis	2	15 bis 200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Standard-Rückwirkung	Arktis	1	3 bis 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Standard-Rückwirkung	Arktis	2	15 bis 200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9
Rigidität der Orsion	Nm/Arcmin	1,2	3 ~ 200	8	14	27	52	148	305
Max. Radialkraft	N	1,2	3 ~ 200	1730	3250	7000	9600	14500	27800
Max. Achskraft	N	1,2	3 ~ 200	865	1625	3500	4800	7250	13900
Neigungspunkt	Nm	1,2	3 ~ 200	77	152	325	530	920	1840
Dienstzeit	Hrs.	1,2	3 ~ 200	20000 Stunden ((kontinuierlicher Betrieb 10000 Stunden)
Effizienz	%	1	3 bis 20	≥ 95%
Effizienz	%	2	15 bis 200	≥92%
Gewicht	Weigerung	1	3 bis 20	2.1	5.8	11.2	22.4	46.8	83.0
Gewicht	Weigerung	2	15 bis 200	2.0	4.6	11.1	21.8	43.7	95.0
Betriebstemperatur	°C	1,2	3 ~ 200	-10 °C bis 90 °C
Schmierung		1,2	3 ~ 200	Synthetische Fette
Schutzklasse		1,2	3 ~ 200	IP65
Montageposition		1,2	3 ~ 200	Jede Richtung
Geräuschpegel (N1 = 3000 Rpm, ohne Ladung)	dB ((A)	1	3 bis 20	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
Geräuschpegel (N1 = 3000 Rpm, ohne Ladung)	dB ((A)	2	15 bis 200	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
