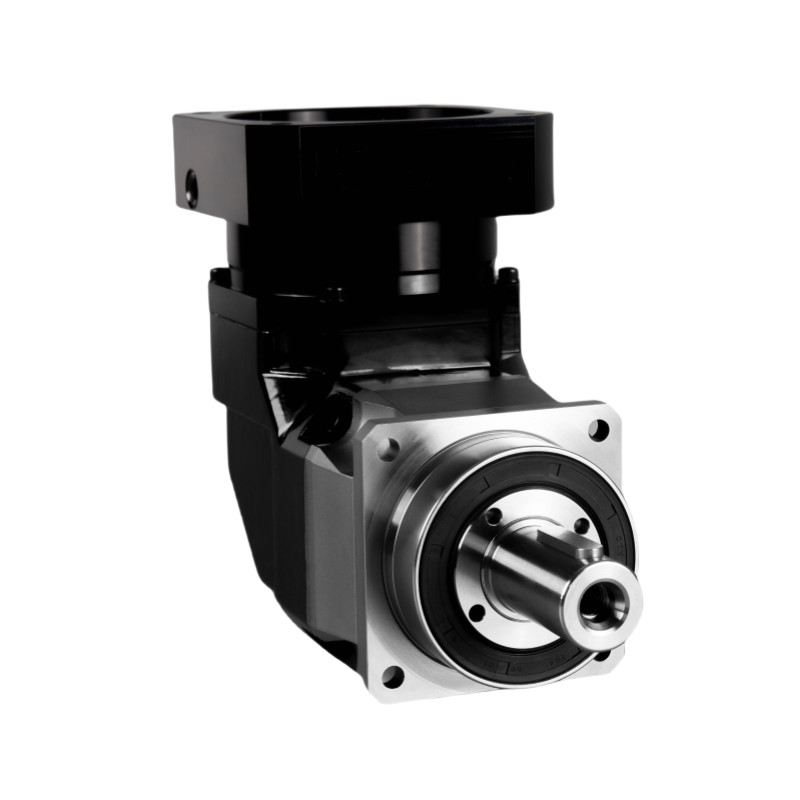

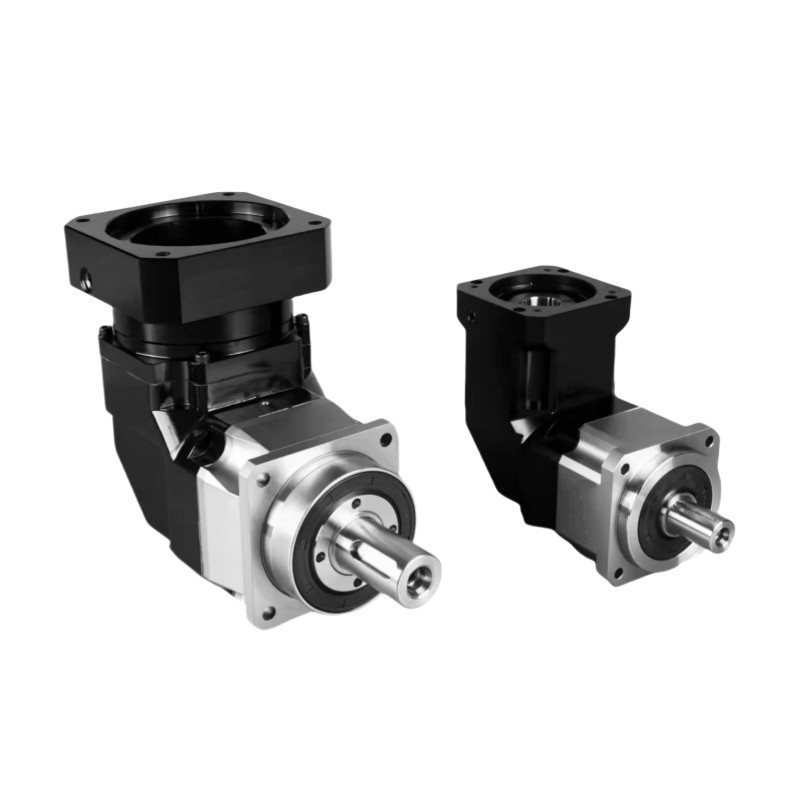

Name: Einwellen integrierte planetarische Geschwindigkeitsreduktor Hochpräzisionsgetriebe
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: NFR-Reihe Planetengangkasten
Availability: InStock

Zu Hause > produits > Planetengetriebe >

Einwellen integrierte planetarische Geschwindigkeitsreduktor Hochpräzisionsgetriebe

Planetenumlaufgeschwindigkeitsreduktor mit einer Welle

Planetengeschwindigkeitsreduktor Getriebe

Planetenreduktor mit einer einzigen Welle

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

NFR-Reihe Planetengangkasten

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

NFR-Reihe Planetengangkasten

Modell:

NFR075,NFR100,NFR140,NFR180,NFR220,NFR250

Verhältnis:

3 bis 200

Eine sehr präzise Gegenreaktion.:

≤ 4 Lichtzählermin

Segment:

Einzel Doppel

Effizienz:

≥ 95%

Lebensdauer:

20000 Stunden

Dauerbetrieb:

10000 Stunden

Schmierung:

Synthetische Fette

Schutzklasse:

IP65

Betriebstemperatur:

-10 °C bis 90 °C

Anwendung:

Werkzeugmaschinen,Manipulatoren,Schweißen, nichtstandardisierte Automatisierung,Druckmaschinen,Autom

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Video

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Spezifikation		Nummer des Segments	Verhältnis	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
Nennleistung	Nm	Einzelne	3	130	220	330	890	1350	2380
			4	150	300	560	1100	2000	3050
			5	160	340	610	1180	2050	3200
			6	150	300	600	1100	1900	2850
			7	150	290	560	1000	1600	2850
			8	130	250	550	960	1550	2500
			10	110	220	460	950	1250	1850
			14	150	290	560	1000	1600	2850
			16	130	250	550	960	1550	2500
			20	110	220	460	950	1250	1850
		doppelt	15	130	220	330	890	1350	2380
			16	150	300	560	1100	2000	3050
			20	150	300	560	1100	2000	3050
			25	160	340	610	1180	2050	3200
			30	150	300	600	1100	1900	2850
			35	150	300	560	1000	1700	2850
			40	130	250	560	950	1600	2750
			45	- Ich weiß.	- Ich weiß.	460	- Ich weiß.	- Ich weiß.	- Ich weiß.
			50	160	310	610	1180	2000	3100
			60	150	300	560	1050	1700	2850
			70	150	290	560	1000	1600	2800
			80	130	250	550	950	- Ich weiß.	- Ich weiß.
			100	110	220	460	950	1250	1850
			120	150	300	600	1100	1900	2850
			140	150	290	560	1000	1600	2850
			160	130	250	550	960	1550	2500
			200	110	220	460	950	1250	1850
Drehträglichkeit	kg.cm3	Einzelne	3	2.25	6.84	23.40	68.90	152.09	280.86
			4	2.25	6.84	23.40	68.90	152.09	280.86
			5	2.25	6.84	23.40	68.90	152.09	280.86
			6	2.25	6.84	23.40	68.90	152.09	280.86
			7	2.25	6.84	23.40	68.90	152.09	280.86
			8	2.25	6.84	23.40	68.90	152.09	280.86
			10	2.25	6.84	23.40	68.90	145.82	270.07
			14	1.87	6.25	21.80	65.60	145.82	270.07
			16	1.87	6.25	21.80	65.60	145.82	270.07
			20	1.87	6.25	21.80	65.60	145.82	270.07
		doppelt	15	0.35	2.25	6.84	23.40	68.90	152.09
			16	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.35	2.25	6.84	23.40	68.90	152.09
			30	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.35	2.25	6.84	23.40	68.90	152.09
			45	- Ich weiß.	- Ich weiß.	6.84	- Ich weiß.	- Ich weiß.	- Ich weiß.
			50	0.35	2.25	6.84	23.40	68.90	152.09
			60	0.35	2.25	6.84	23.40	68.90	152.09
			70	0.35	2.25	6.84	23.40	68.90	152.09
			80	0.35	2.25	6.84	23.40	- Ich weiß.	- Ich weiß.
			100	0.35	2.25	6.84	23.40	68.90	152.09
			120	0.31	1.87	6.25	21.80	65.60	145.82
			140	0.31	1.87	6.25	21.80	65.60	145.82
			160	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.31	1.87	6.25	21.80	65.60	145.82

Einwellen integrierte planetarische Geschwindigkeitsreduktor Hochpräzisionsgetriebe 2

Tabelle der Parameter		Nummer des Segments	Verhältnis	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
Maximaler Drehmoment bei Beschleunigung	Nm	1,2	3 ~ 200	1.8 mal das Nenndrehmoment
Notbremsmoment	Nm	1,2	3 ~ 200	3 mal das Nenndrehmoment
Nenngeschwindigkeit der Eingabe	rmp	1	3 bis 20	4000	4000	3000	3000	2000	1500
Nenngeschwindigkeit der Eingabe	rmp	2	15 bis 200	4500	4000	3000	3000	2000	2500
Maximale Eingangsgeschwindigkeit	rmp	1	3 bis 20	8000	8000	6000	6000	4000	2500
Maximale Eingangsgeschwindigkeit	rmp	2	15 bis 200	8000	8000	6000	6000	4000	4000
Eine extrem präzise Gegenreaktion.	Arktis	1	3 bis 20	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Eine extrem präzise Gegenreaktion.	Arktis	2	15 bis 200	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Genaue Gegenreaktion	Arktis	1	3 bis 20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Genaue Gegenreaktion	Arktis	2	15 bis 200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Standard-Rückwirkung	Arktis	1	3 bis 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Standard-Rückwirkung	Arktis	2	15 bis 200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9
Rigidität der Orsion	Nm/Arcmin	1,2	3 ~ 200	14	31	57	182	400	580
Max. Radialkraft	N	1,2	3 ~ 200	4800	9450	15200	23000	34000	58000
Max. Achskraft	N	1,2	3 ~ 200	3800	6250	12000	14500	23000	59000
Neigungspunkt	Nm	1,2	3 ~ 200	365	990	1900	2870	5550	8500
Dienstzeit	Hrs.	1,2	3 ~ 200	20000 Stunden ((kontinuierlicher Betrieb 10000 Stunden)
Effizienz	%	1	3 bis 20	≥ 95%
Effizienz	%	2	15 bis 200	≥92%
Gewicht	Weigerung	1	3 bis 20	6.4	13.9	23.7	50.0	83.0	100.3
Gewicht	Weigerung	2	15 bis 200	7.8	15.1	26.7	54.0	95.0	125.3
Betriebstemperatur	°C	1,2	3 ~ 200	-10 °C bis 90 °C
Schmierung		1,2	3 ~ 200	Synthetische Fette
Schutzklasse		1,2	3 ~ 200	IP65
Montageposition		1,2	3 ~ 200	Jede Richtung
Geräuschpegel (N1 = 3000 Rpm, ohne Ladung)	dB ((A)	1	3 bis 20	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 75
Geräuschpegel (N1 = 3000 Rpm, ohne Ladung)	dB ((A)	2	15 bis 200	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 75
