Spezifikation		Nummer des Segments	Verhältnis	NF060	NF075	NF100	NF140	NF180	NF220	NF250
Nennleistung	Nm	Einzelne	3	55	130	220	330	890	1350	2380
			4	50	150	300	560	1100	2000	3050
			5	58	160	340	610	1180	2050	3200
			6	- Ich weiß.	150	300	600	1100	1900	2850
			7	50	150	290	560	1000	1600	2850
			8	45	130	250	550	960	1550	2500
			10	35	110	220	460	950	1250	1850
		doppelt	15	55	130	220	330	890	1350	2380
			16	50	150	300	560	1100	2000	3050
			20	50	150	300	560	1100	2000	3050
			25	58	160	340	6100	1180	2050	3200
			30	- Ich weiß.	150	300	600	1100	1900	2850
			35	50	150	300	560	1000	1700	2850
			40	45	130	250	450	950	1600	2750
			45	- Ich weiß.	- Ich weiß.	- Ich weiß.	460	- Ich weiß.	- Ich weiß.	- Ich weiß.
			50	50	160	310	610	1180	2000	3100
			60	- Ich weiß.	150	300	560	1050	1700	2850
			70	50	150	290	560	1000	1600	2800
			80	45	130	250	550	950	- Ich weiß.	- Ich weiß.
			100	35	110	220	460	950	1250	1850
Drehträglichkeit	kg.cm3	Einzelne	3	0.16	0.61	3.25	9.21	28.98	69.61	343.49
			4	0.14	0.48	2.74	7.54	23.67	54.37	283.94
			5	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			6	- Ich weiß.	0.45	2.65	7.25	22.75	51.72	257.26
			7	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	0.13	0.44	2.58	7.07	22.59	50.84	245.35
			10	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		doppelt	15	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			16	0.13	0.47	0.47	2.71	7.42	28.98	- Ich weiß.
			20	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			25	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			30	- Ich weiß.	0.47	0.47	2.71	7.42	28.98	69.61
			35	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			40	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			45	- Ich weiß.	- Ich weiß.	- Ich weiß.	2.71	- Ich weiß.	- Ich weiß.	- Ich weiß.
			50	0.13	0.44	0.44	2.57	7.03	28.98	69.61
			60	- Ich weiß.	0.44	0.44	2.57	7.03	22.51	50.56
			70	0.13	0.44	0.44	2.57	7.03	22.51	50.56
			80	0.13	0.44	0.44	2.57	7.03	- Ich weiß.	- Ich weiß.
			100	0.13	0.44	0.44	2.57	7.03	22.51	50.56

Parametertabelle des planetarischen Reduktors		Nummer des Segments	Verhältnis	NF060	NF075	NF100	NF140	NF180	NF220	NF250
Maximaler Drehmoment bei Beschleunigung	Nm	1,2	3 ~ 100	1.8 mal das Nenndrehmoment
Notbremsmoment	Nm	1,2	3 ~ 100	3 mal das Nenndrehmoment
Nenngeschwindigkeit der Eingabe	rmp	1	3 bis 10	4000	4000	4000	3000	3000	2000	1500
Nenngeschwindigkeit der Eingabe	rmp	2	15 bis 100	4500	4500	4000	3000	3000	2000	2500
Maximale Eingangsgeschwindigkeit	rmp	1	3 bis 10	8000	8000	8000	6000	6000	4000	2500
Maximale Eingangsgeschwindigkeit	rmp	2	15 bis 100	8000	8000	8000	6000	6000	4000	4000
Eine extrem präzise Gegenreaktion.	Arktis	1	3 bis 10	- Ich weiß.	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Eine extrem präzise Gegenreaktion.	Arktis	2	15 bis 100	- Ich weiß.	- Ich weiß.	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Genaue Gegenreaktion	Arktis	1	3 bis 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Genaue Gegenreaktion	Arktis	2	15 bis 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standard-Rückwirkung	Arktis	1	3 bis 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standard-Rückwirkung	Arktis	2	15 bis 100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Rigidität der Orsion	Nm/Arcmin	1,2	3 ~ 100	8	14	31	57	182	400	580
Max. Radialkraft	N	1,2	3 ~ 100	2630	4800	9450	15200	23000	34000	58000
Max. Achskraft	N	1,2	3 ~ 100	1650	3800	6250	12000	14500	23000	59000
Neigungspunkt	Nm	1,2	3 ~ 100	154	365	990	1900	2870	5550	8500
Dienstzeit	Hrs.	1,2	3 ~ 100	20000 Stunden ((kontinuierlicher Betrieb 10000 Stunden)
Effizienz	%	1	3 bis 10	≥97%
Effizienz	%	2	15 bis 100	≥ 94%
Gewicht	Weigerung	1	3 bis 10	1.3	3.7	6.9	13.7	28.0	48.0	110.6
Gewicht	Weigerung	2	15 bis 100	1.3	4.1	8.1	16.6	33.0	60.0	138.3
Betriebstemperatur	°C	1,2	3 ~ 100	-10 °C bis 90 °C
Schmierung		1,2	3 ~ 100	Synthetische Fette
Schutzklasse		1,2	3 ~ 100	IP65
Montageposition		1,2	3 ~ 100	Jede Richtung
Geräuschpegel (N1 = 3000 Rpm, ohne Ladung)	dB ((A)	1	3 bis 10	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 72
Geräuschpegel (N1 = 3000 Rpm, ohne Ladung)	dB ((A)	2	15 bis 100	≤ 60	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 72

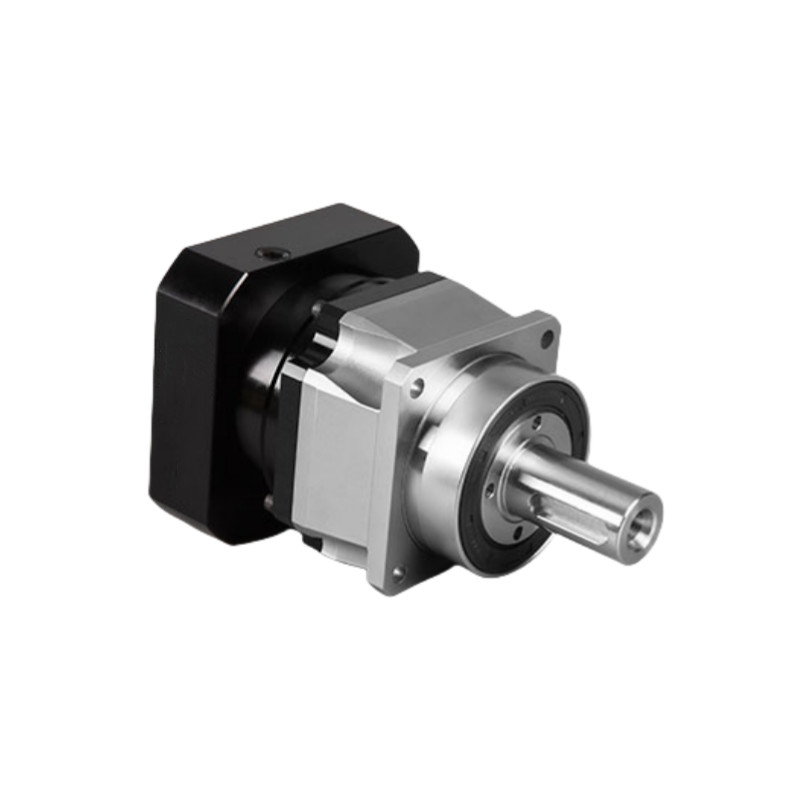

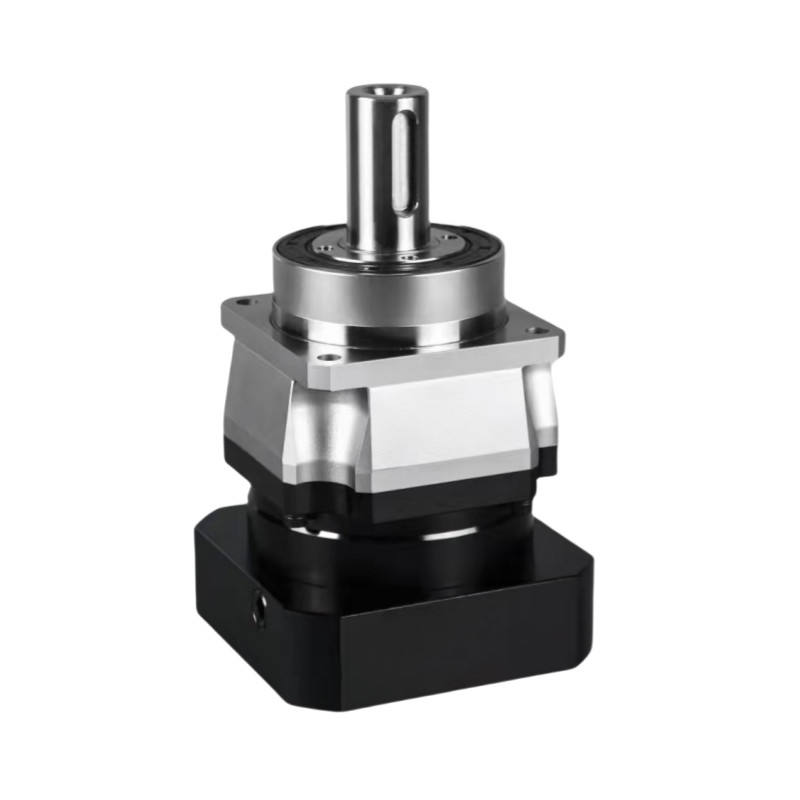

Planetenreduktor Hohlwellenantrieb Motor Reduktionsgetriebe angepasst
