Spezifikation		Nummer des Segments	Verhältnis	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
Nennleistung	Nm	Einzelne	4	45	130	280	560	1100	2200	3600
			5	55	160	340	610	1300	2200	3300
			7	48	130	300	560	1200	2000	2900
			8	- Ich weiß.	100	250	550	1100	1700	2850
			10	40	100	220	460	950	1400	1900
			14	48	130	300	560	1200	2000	2900
			16	- Ich weiß.	100	250	550	1100	1700	2850
			20	40	100	220	460	950	1400	1900
		doppelt	16	45	130	280	560	1100	2200	3600
			20	45	130	280	560	1100	2000	3600
			25	55	160	340	610	1300	2200	3300
			35	55	160	340	610	1300	2200	3300
			40	55	160	340	610	1300	2200	3300
			50	55	160	340	610	1300	2200	3300
			60	55	160	340	610	1300	2200	3300
			70	55	160	340	610	1300	2200	3300
			80	55	160	340	610	1300	2200	3300
			90	55	160	340	610	1300	2200	3300
			100	55	160	340	610	1300	2200	3300
			140	48	130	300	560	1200	2000	2900
			160	- Ich weiß.	100	250	550	1100	1700	2850
			200	40	100	220	460	950	1400	1900
Drehträglichkeit	kg.cm3	Einzelne	4	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			5	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			7	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			8	- Ich weiß.	2.25	6.84	23.40	68.90	152.09	280.86
			10	0.35	2.25	6.84	23.40	68.90	152.09	270.07
			14	0.07	1.87	6.25	21.80	65.60	145.82	270.07
			16	- Ich weiß.	1.87	6.25	21.80	65.60	145.82	270.07
			20	0.07	1.87	6.25	21.80	65.60	145.82	270.07
		doppelt	16	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			50	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			60	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			70	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			80	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			90	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			100	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			140	0.09	0.31	1.87	6.25	21.80	65.60	145.82
			160	- Ich weiß.	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.09	0.31	1.87	6.25	21.80	65.60	145.82

Tabelle der Parameter		Nummer des Segments	Verhältnis	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
Maximaler Drehmoment bei Beschleunigung	Nm	1,2	1.8 mal das Nenndrehmoment
Notbremsmoment	Nm	1,2	3 mal das Nenndrehmoment
Nenngeschwindigkeit der Eingabe	rmp	1	4 bis 20	5000	4000	4000	3000	3000	2200	2000
Nenngeschwindigkeit der Eingabe	rmp	2	16 bis 200	5000	4000	4000	3000	3000	3000	2200
Maximale Eingangsgeschwindigkeit	rmp	1	4 bis 20	10000	8000	8000	6000	6000	4000	3500
Maximale Eingangsgeschwindigkeit	rmp	2	16 bis 200	10000	8000	8000	6000	6000	4000	3500
Eine extrem präzise Gegenreaktion.	Arktis	1	4 bis 20	- Ich weiß.	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Eine extrem präzise Gegenreaktion.	Arktis	2	16 bis 200	- Ich weiß.	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Genaue Gegenreaktion	Arktis	1	4 bis 20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Genaue Gegenreaktion	Arktis	2	16 bis 200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Standard-Rückwirkung	Arktis	1	4 bis 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Standard-Rückwirkung	Arktis	2	16 bis 200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9
Rigidität der Orsion	Nm/Arcmin	1,2	4 ~ 200	13	31	95	183	529	1030	1421
Max. Radialkraft	N	1,2	4 ~ 200	2300	4100	9400	15000	25600	42000	59800
Max. Achskraft	N	1,2	4 ~ 200	1055	2980	5600	9300	19000	33400	59000
Neigungspunkt	Nm	1,2	4 ~ 200	94	198	482	1090	4030	6100	8500
Dienstzeit	Hrs.	1,2	4 ~ 200	20000 Stunden ((kontinuierlicher Betrieb 10000 Stunden)
Effizienz	%	1	4 bis 20	≥ 95%
Effizienz	%	2	16 bis 200	≥92%
Gewicht	Weigerung	1	4 bis 20	2.1	5.9	10.5	21.9	50.9	84.0	100.4
Gewicht	Weigerung	2	16 bis 200	2.5	7.0	12.6	26.2	61.0	105.0	125.5
Betriebstemperatur	°C	1,2	4 ~ 200	-10 °C bis 90 °C
Schmierung		1,2	4 ~ 200	Synthetische Fette
Schutzklasse		1,2	4 ~ 200	IP65
Montageposition		1,2	4 ~ 200	Jede Richtung
Geräuschpegel (N1 = 3000 Rpm, ohne Ladung)	dB ((A)	1	4 bis 20	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 74
Geräuschpegel (N1 = 3000 Rpm, ohne Ladung)	dB ((A)	2	16 bis 200	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 74

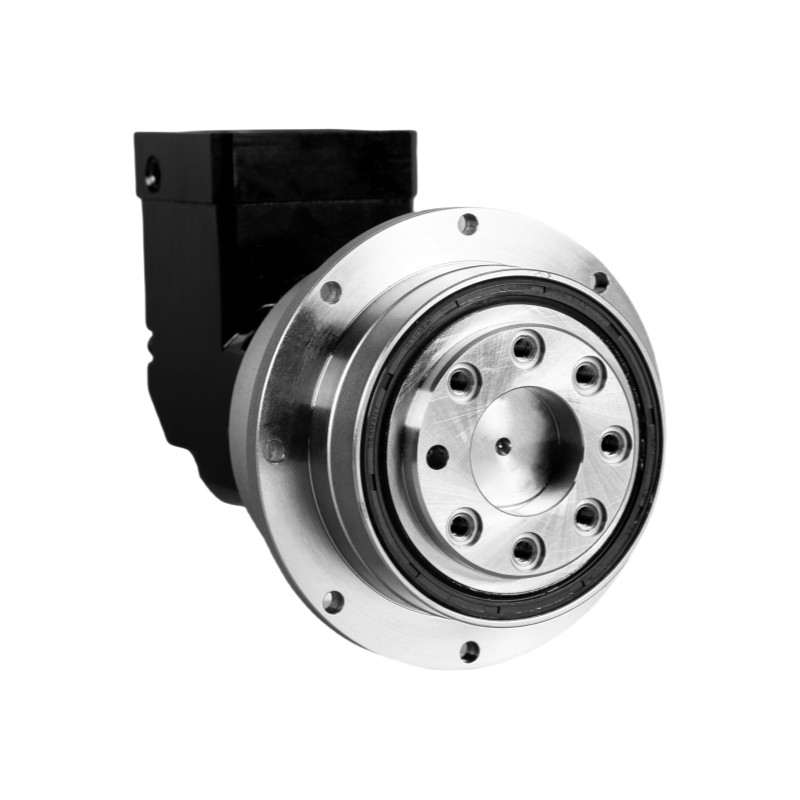

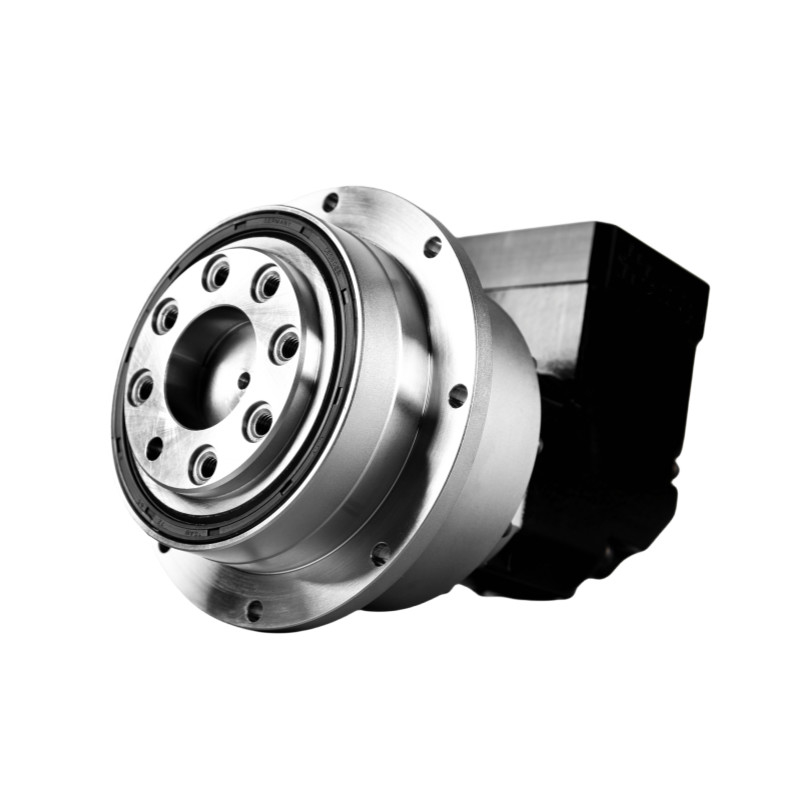

Kraftübertragung Drehwinkelgetriebe Hohlwellenantrieb angepasst
