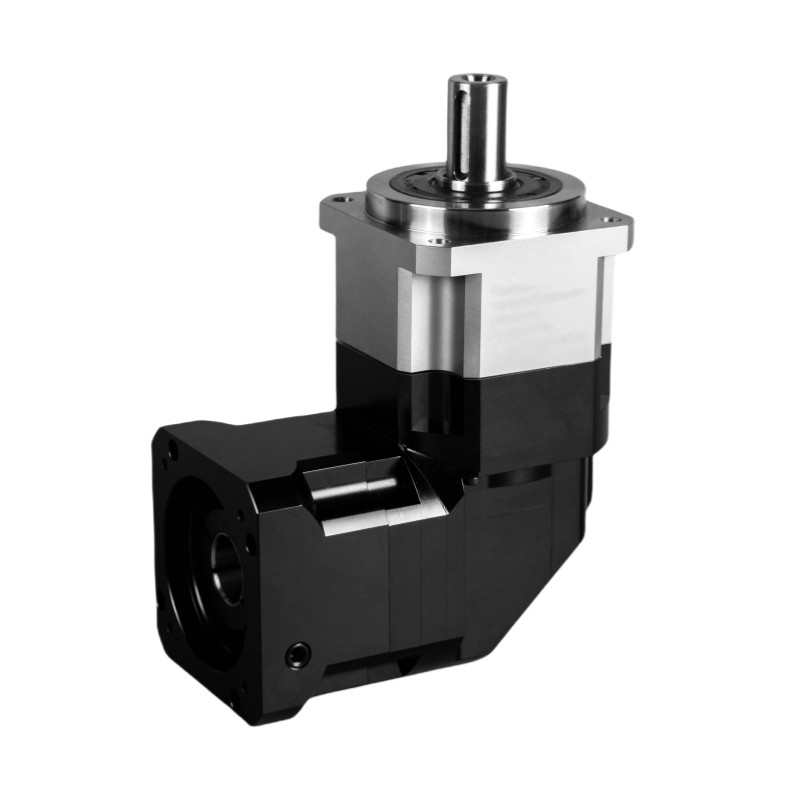

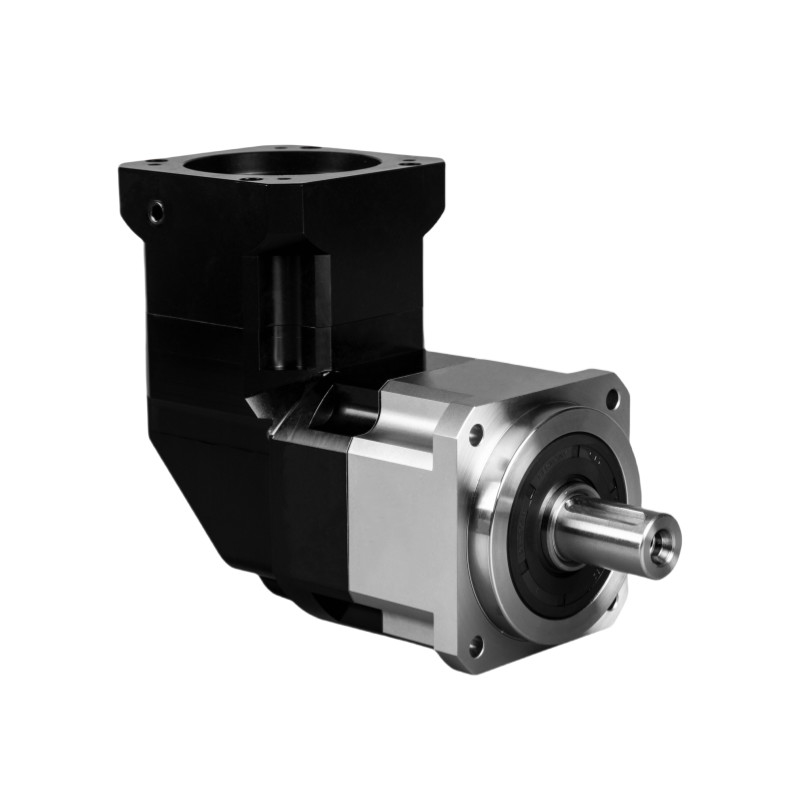

Name: OEM Hohlwellen-Rechtswinkelmotorgetriebe Planetärreduktor
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: NBR-Serien-Planetengetriebe
Availability: InStock

Zu Hause > produits > Planetengetriebe >

OEM Hohlwellen-Rechtswinkelmotorgetriebe Planetärreduktor

OEM-Rechtwinkelmotorgetriebe

Getriebe für Planetenrotor mit rechten Winkel

OEM Drehwinkelgetriebe Hohlwelle

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

NBR-Serien-Planetengetriebe

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

NBR-Serien-Planetengetriebe

Modell:

NBR060, NBR090, NBR115, NBR142, NBR180, NBR220

Verhältnis:

3 bis 200

Segment:

Einzel Doppel

Effizienz:

≥ 95%

Lebensdauer:

20000 Stunden

Dauerbetrieb:

10000 Stunden

Schutzklasse:

IP65

Betriebstemperatur:

-10 °C bis 90 °C

Eine sehr präzise Gegenreaktion.:

≤ 4 Lichtzählermin

Anwendung:

Laserschnitt, Manipulatoren, Druckmaschinen, Automobilindustrie, Satellitenkommunikation, Pharmaindu

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Video

Integrierte Planetarium ND-Serie Planetärer Reduktor Getriebe hohe Präzision

Beste Preis

Video

ODM ISO9001 Planetengetriebe Reduktor IP65 wasserdicht

Beste Preis

Video

Präzisions-Doppel-Rechtswinkel-Hohlwellen-Getriebe-Leistungsübertragung ODM

Beste Preis

Video

Kraftübertragung Drehwinkelgetriebe Hohlwellenantrieb angepasst

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Spezifikation		Nummer des Segments	Verhältnis	NBR060	NBR090	NBR115	NBR142	NBR180	NBR220
Nennleistung	Nm	Einzelne	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			12	50	140	290	570	1040	1800
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		doppelt	15	50	120	190	320	550	1080
			16	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	990	1610
			25	55	150	310	610	1140	1900
			30	50	120	190	320	550	1080
			35	55	150	310	610	1140	1900
			40	55	150	310	610	1140	1900
			45	55	150	310	610	1140	1900
			50	55	150	310	610	1140	1900
			60	55	150	310	610	1140	1900
			70	55	150	310	610	1140	1900
			80	55	150	310	610	1140	1900
			90	55	150	310	610	1140	1900
			100	55	150	310	610	1140	1900
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
Drehträglichkeit	kg.cm3	Einzelne	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			12	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.7	1.87	6.25	21.80	65.60	145.82
			16	0.7	1.87	6.25	21.80	65.60	145.82
			20	0.7	1.87	6.25	21.80	65.60	145.82
		doppelt	15.00	0.09	0.35	2.25	6.84	23.40	68.90
			16	- Ich weiß.	- Ich weiß.	- Ich weiß.	- Ich weiß.	23.40	68.90
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

OEM Hohlwellen-Rechtswinkelmotorgetriebe Planetärreduktor 2

OEM Hohlwellen-Rechtswinkelmotorgetriebe Planetärreduktor 3

OEM Hohlwellen-Rechtswinkelmotorgetriebe Planetärreduktor 4

OEM Hohlwellen-Rechtswinkelmotorgetriebe Planetärreduktor 5

OEM Hohlwellen-Rechtswinkelmotorgetriebe Planetärreduktor 6

OEM Hohlwellen-Rechtswinkelmotorgetriebe Planetärreduktor 7

Tabelle der Parameter		Nummer des Segments	Verhältnis	NBR060	NBR090	NBR115	NBR142	NBR180	NBR220
Maximaler Drehmoment bei Beschleunigung	Nm	1,2	1.8 mal das Nenndrehmoment
Notbremsmoment	Nm	1,2	3 mal das Nenndrehmoment
Nenngeschwindigkeit der Eingabe	rmp	1	3 bis 20	5000	4000	4000	3000	3000	2000
Nenngeschwindigkeit der Eingabe	rmp	2	15 bis 200	5000	4000	4000	3000	3000	2000
Maximale Eingangsgeschwindigkeit	rmp	1	3 bis 20	10000	8000	8000	6000	6000	4000
Maximale Eingangsgeschwindigkeit	rmp	2	15 bis 200	10000	8000	8000	6000	6000	4000
Eine extrem präzise Gegenreaktion.	Arktis	1	3 bis 20	- Ich weiß.	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Eine extrem präzise Gegenreaktion.	Arktis	2	15 bis 200	- Ich weiß.	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Genaue Gegenreaktion	Arktis	1	3 bis 20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Genaue Gegenreaktion	Arktis	2	15 bis 200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Standard-Rückwirkung	Arktis	1	3 bis 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 5
Standard-Rückwirkung	Arktis	2	15 bis 200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 7
Rigidität der Orsion	Nm/Arcmin	1,2	3 ~ 200	8	14	27	52	148	305
Max. Radialkraft	N	1,2	3 ~ 200	1730	3250	7000	9600	14500	27800
Max. Achskraft	N	1,2	3 ~ 200	865	1625	3500	4800	7250	13900
Neigungspunkt	Nm	1,2	3 ~ 200	77	152	325	530	920	1840
Dienstzeit	Hrs.	1,2	3 ~ 200	20000 Stunden ((kontinuierlicher Betrieb 10000 Stunden)
Effizienz	%	1	3 bis 20	≥ 95%
Effizienz	%	2	15 bis 200	≥92%
Gewicht	Weigerung	1	3 bis 20	2.1	6.4	13.0	24.5	51.0	83.0
Gewicht	Weigerung	2	15 bis 200	2.1	7.8	14.2	27.5	54.0	95.0
Betriebstemperatur	°C	1,2	3 ~ 200	-10 °C bis 90 °C
Schmierung		1,2	3 ~ 200	Synthetische Fette
Schutzklasse		1,2	3 ~ 200	IP65
Montageposition		1,2	3 ~ 200	Jede Richtung
Geräuschpegel (N1 = 3000 Rpm, ohne Ladung)	dB ((A)	1	3 bis 20	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
Geräuschpegel (N1 = 3000 Rpm, ohne Ladung)	dB ((A)	2	15 bis 200	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
