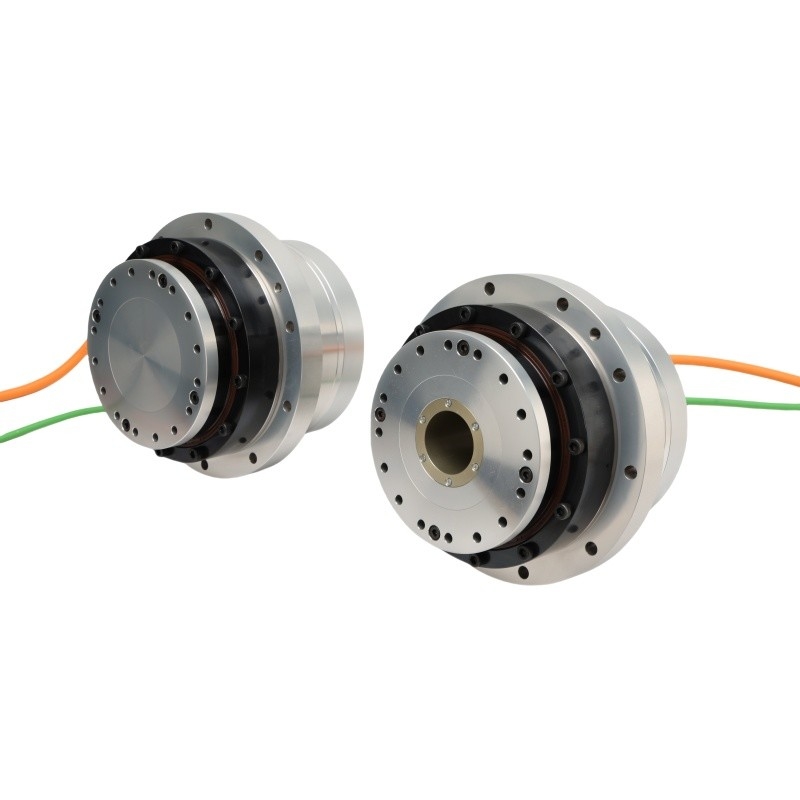

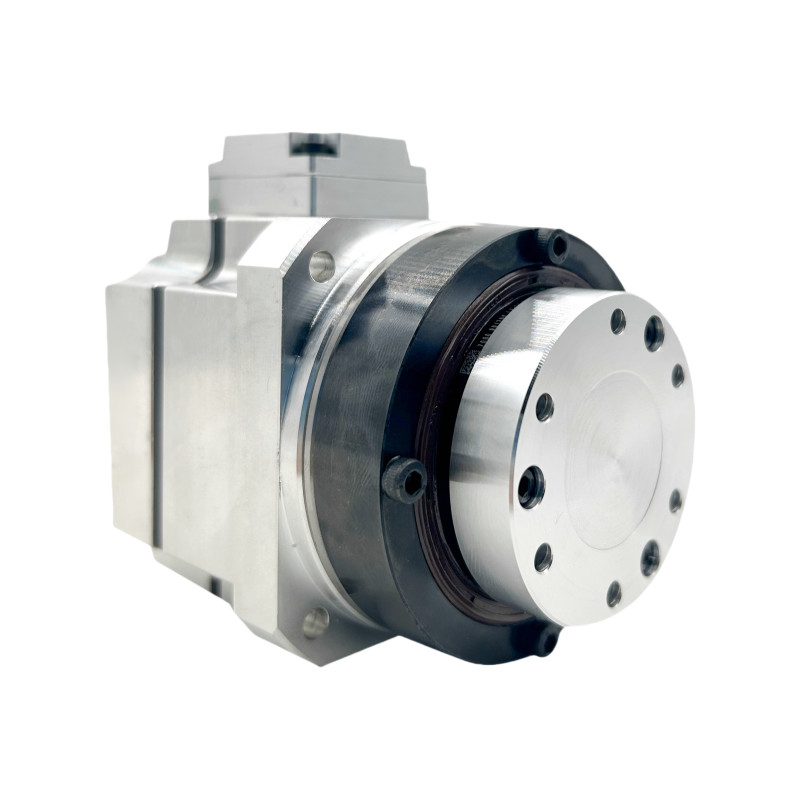

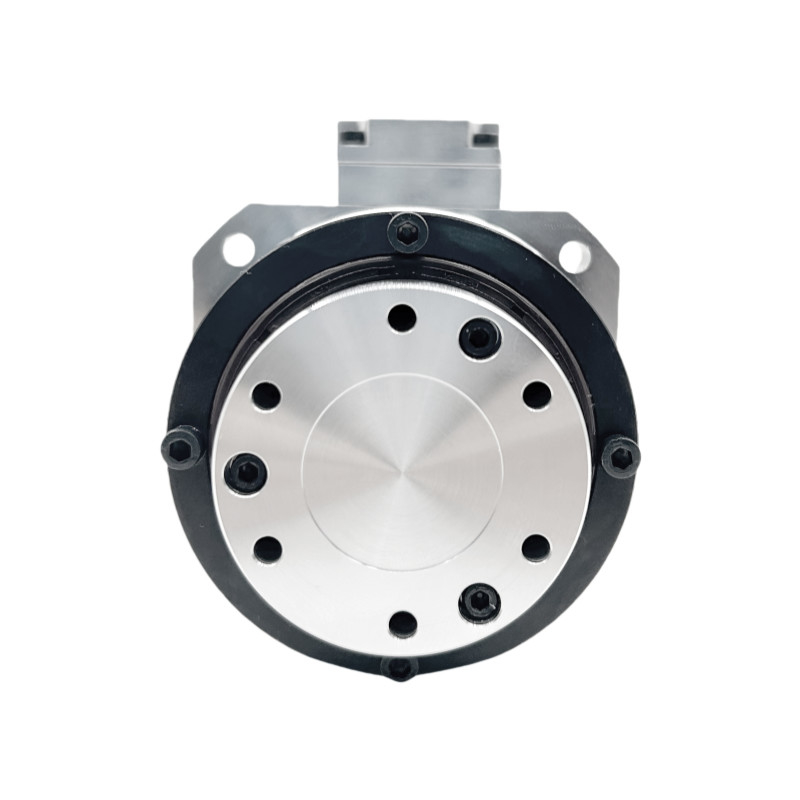

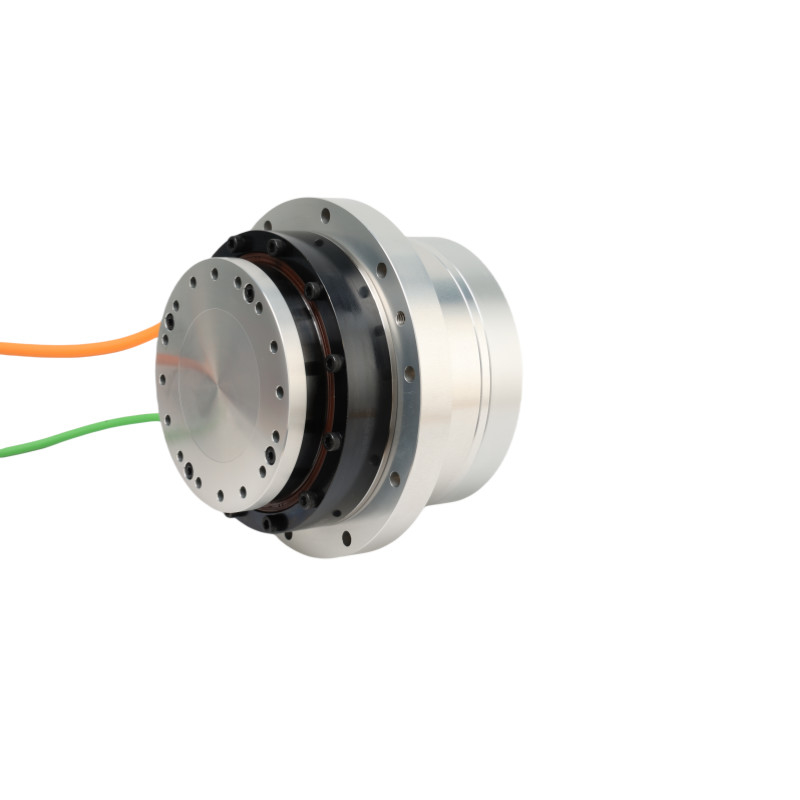

220V HASF Harmonische Antriebs-Servomotor Drehaktoren ODM

ODM Harmonische Antriebsservo

220V Harmonische Antriebsservo

220 V Harmonische Antriebsmotor

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Seitenausgang Flanken-Rotationsantriebsgeräte der HASF-Serie

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

Rotationsantriebsgeräte der HASF-Serie

Reduzierungsquote:

51, 81, 101, 121, 161

Modellnummer:

14, 17, 20, 25, 32, 40

Typ des Encoder:

Absolute Encoder

Zahl von Bewegungspfosten:

Anwendung:

3C-Automatisierung, Präzisions-CNC-Werkzeugmaschinen, Glaspolierausrüstung, humanoider Roboter, Lase

Hauptspannungsversion:

AC220V, DC48V

Auflösung (eine Motorumdrehung):

23,24-Bits

Motor Mehrdrehzahl:

16bits

Hauptmerkmale:

Integration, hohe Leistung, keine Rückschläge, lange Lebensdauer, geringer Lärm

Entworfenes Leben:

10000 Stunden

Schutzgrade:

Vollständig geschlossene, selbstgekühlte Art (IP65)

Dielektrische Festigkeit:

AC1500V/ 1 Minute

Widerstand gegen Isolierung:

Mehr als 100 MΩ ((DC500V)

Isolationsklasse:

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Video

HAT-Reihe Dreh- und Hohlwellenantriebe mit Leistungsharmonischem Servoantrieb

Beste Preis

Video

Null Rückschlag Große Hohlwelle Drehvorrichtung Robotergelenk HAMF-Serie

Beste Preis

Video

ODM Hohlwellenantrieb Roboterarm Gelenkmotor für Laserschneidmaschine

Beste Preis

Video

Hohlwellenharmonischer Antriebsantrieb Roboterarmmotor HAMF-Serie

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Hohe Umschlagsteifigkeit und Drehmoment Solid-Shaft-Flangen-Rotations-Aktoren der HASF-Serie

Die Serie hat...			14			17				20					25					32					40
Reduzierungsquote			51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161
220VAC	Spitzendrehmoment	N·m	23	29	34	42	53	66	66	69	91	102	108	113	121	169	194	207	217	250	376	441	436	459	400	641	702	762	800
	Nenndrehmoment	N·m	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133	90	150	190	230	267	150	240	300	360	480
	Höchstgeschwindigkeit	Umdrehungen pro Minute	118	74	59	98	62	50	41	98	62	50	41	31	94	59	48	40	30	75	47	38	31	24	59	37	30	25	19
	Nenngeschwindigkeit	Umdrehungen pro Minute	59	37	30	51	32	26	21	51	32	26	21	16	49	31	25	21	16	45	28	23	19	14	39	25	20	17	12
	Höchststrom	Gewehr	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.9	6.07	5.58	4.97	3.92	11.56	10.95	9.6	8.5	6.72	14.42	14.55	12.78	11.58	9.13
	Nennstrom	Gewehr	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.9	3.84	3.83	3.2	2.4	4.16	4.37	4.44	4.48	3.91	5.41	5.45	5.46	5.47	5.48
	Drehmomentkonstante	N m/Arme	11.02	17.5	21.82	11.42	18.14	22.62	27.1	11.42	18.14	22.62	27.1	36.06	17.54	27.86	34.74	41.62	55.38	21.62	34.34	42.82	51.3	68.26	27.74	44.06	54.94	65.82	87.58
	Phasenwiderstand	Ohm ((20°C)	7.5			6.2				6.2					3.55					2.1					2
	Phaseinduktivität	mH	11.5			7.7				7.7					10					12					6
	Rückwärts EMF	Arbeitszeit	25			25				25					40					52.5					65
48VDC	Spitzendrehmoment	N·m	23	29	34	42	53	66	66	69	91	102	108	113	121	169	194	207	217	250	376	411	436	459	280	440	550	660	800
	Nenndrehmoment	N·m	8.6	13.5	13.5	32	33	49	49	39	58	61	61	61	64	100	125	133	133	90	145	180	215	267	140	230	280	340	450
	Höchstgeschwindigkeit	Umdrehungen pro Minute	98	62	50	86	54	44	36	86	54	44	36	27	59	37	30	25	19	53	33	27	22	17	43	27	22	18	14
	Nenngeschwindigkeit	Umdrehungen pro Minute	59	37	30	51	32	26	21	51	32	26	21	16	49	31	25	21	16	45	28	23	19	14	31	20	16	13	10
	Höchststrom	Gewehr	5.12	4.07	3.83	9.36	7.44	7.43	6.2	15.37	12.77	11.48	10.14	7.98	26.96	23.71	21.83	19.44	15.32	47.13	44.63	39.13	34.65	27.41	42.89	42.44	42.54	42.61	38.82
	Nennstrom	Gewehr	1.92	1.89	1.52	7.13	4.63	5.51	4.6	8.69	8.14	6.86	5.73	4.31	14.26	14.03	14.06	12.49	9.39	16.97	17.21	17.14	17.09	15.95	21.45	22.18	21.66	21.95	21.84
	Drehmomentkonstante	N m/Arme	4.49	7.13	8.89	4.49	7.13	8.89	10.65	4.49	7.13	8.89	10.65	14.17	4.49	7.13	8.89	10.65	14.17	5.3	8.42	10.5	12.58	16.74	6.53	10.37	12.93	15.49	20.61
	Phasenwiderstand	Ohm ((20°C)	0.85			0.4				0.4					0.13					0.2					0.074
	Phaseinduktivität	mH	1			0.9				0.9					0.36					0.4					0.3
	Rückwärts EMF	Arbeitszeit	6.5			7.7				7.7					10.5					12.57					15
Absolute Verschlüsselung	Typ des Encoders		Absolute Encoder
	Auflösung (eine Motorumdrehung)	ein bisschen	23,24 Bits
	Motor Mehrdrehzahl	ein bisschen	16
Einrichtungsgenauigkeit		Bogen Sek	≤ 90	≤ 80	≤ 70	≤ 75	≤ 75	≤ 50	≤ 50	≤ 75	≤ 75	≤ 60	≤ 50	≤ 50	≤ 70	≤ 60	≤ 60	≤ 50	≤ 50	≤ 65	≤ 60	≤ 55	≤ 45	≤ 45	≤ 60	≤ 60	≤ 50	≤ 45	≤ 45
Wiederholbarkeit der Positionsgenauigkeit		Bogen Sek	≤ 15	≤ 10	≤ 10	≤ 15	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
Steifheit beim Umwerfen		x104 N·m /rad	8			15				24					38					95					175
Torsionssteifheit		x104 N·m /rad	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6				7.6	9.9				14	18.6
Trägheitsmoment	ohne Bremse	kg*m2	3.6*10^-5			7.96*10^-5				8.8*10^-5					2.1*10^-4					8.3*10^-4					1.64*10^-3
Trägheitsmoment	mit Bremse	kg*m2	3.7*10^-5			9.12*10^-5				9.17*10^-5					2.2*10^-4					1.04*10^-3					2.05*10^-3
Masse	ohne Bremse	Weigerung	1.66			2.2				2.4					3.6					7.4					10.7
Masse	mit Bremse	Weigerung	2			2.8				2.96					4.2					8.7					12
Anzahl der Motorsäulen		Polnisch	16
Umweltbedingungen			Betriebstemperatur: 0~40°C Lagertemperatur: -20~60°C Betriebsfeuchtigkeit/Lagerfeuchtigkeit: 20~80% RH (keine Kondensation) Schwingungswiderstand: 24,5 m/s2 (Frequenz: 10~400 Hz) Nicht für Staub oder Metallpulver, ätzende Gase, brennbare Gase, Ölnebel und sonstige Gebrauch in Innenräumen, vermeiden Sie direktes Sonnenlicht Unter 1000 m Höhe
Motorisolierung			Isolierwiderstand: mehr als 100 MΩ ((DC500V)
			Dielektrische Festigkeit: AC1500V/ 1 Minute
			Isolationsklasse: F
Schutzgrade			Vollständig geschlossene, selbstgekühlte Art (IP65)
