Null Rückschlag Harmonischer Antrieb Wellengenerator Dehnungswellenreduktor

Harmonische Antriebswellengenerator Reduktor

Spezielle harmonische Antriebswellengenerator

Null Rückschlag Harmonischer Antrieb

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Siehe auch:

Kontakt mit uns

Bitte um ein Angebot

Null Rückschlag Harmonischer Antrieb Wellengenerator Dehnungswellenreduktor

Einzelheiten zum Produkt

Erzeugnis:

Harmonische Zahnräder der Serie LHG-II

Material:

Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmiermittel

Reduzierungsquote:

501:1 bis 160:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Maximale Eingabegeschwindigkeit:

8500 R/min

Entworfenes Leben:

15000 Stunden

Modell:

14, 17, 20, 25, 32, 40

Gewicht:

00,4 bis 4,4 kg

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Null-Rückwirkung LHG - II-Serie Dehnungswellenreduktor

Beschreibung des Produkts

LHG-II-Reihe DehnungswellenreduktorDer Motor hat einen kompakten Formfaktor für eine platzsparende Integration und kann für eine vereinfachte Montage direkt an das Getriebe angeschlossen werden.

Dieser harmonische Drehmomentverkleinerer wurde speziell für Anwendungen mit hohem Drehmoment entwickelt.Sicherstellung überlegener Leistung bei anspruchsvollen Anwendungen, zusammen mit einer Erhöhung der Lebensdauer um 43%.

Wesentliche Merkmale

Kompaktes und prägnantes Design
Hohe Torsionssteifigkeit
Ein- und Ausgangskoaxal
Keine Gegenreaktion
Ausgezeichnete Positionsgenauigkeit und Rotationsgenauigkeit

Nennparametertabelle der LHG-II-Serie

Modell	Reduzierungsquote	Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp		Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment		Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit ((Grieß)	Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit ((Grieß)	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp				Höchstzulässiges momentanes Drehmoment				Gegenreaktion	Gewicht	Konstruktionsdauer
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Weigerung	Uhrzeit
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20	0.4	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤ 20	0.54	10000
	80	29	2.9	56	5.7	35	3.6	113	12					15000
	100	31	3.2	70	7.2	51	5.2	143	15					15000
	120	31	3.2	70	7.2	51	5.2	112	11					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤ 20	0.72	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤ 20	1.22	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20	2.54	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	≤ 20	4.4	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1530	156					15000

Detaillierte Bilder

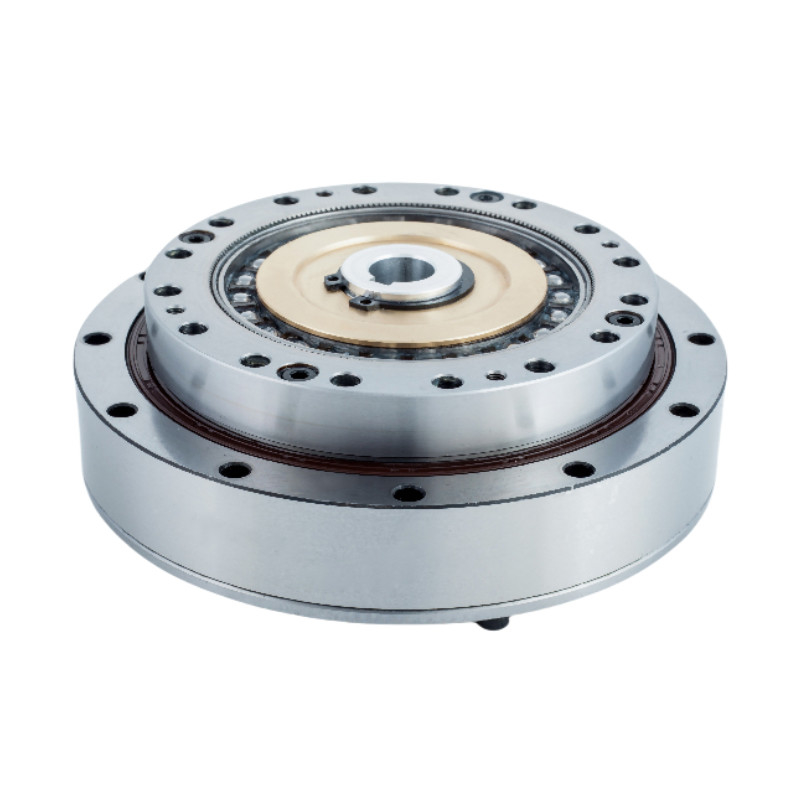

Null Rückschlag Harmonischer Antrieb Wellengenerator Dehnungswellenreduktor 0

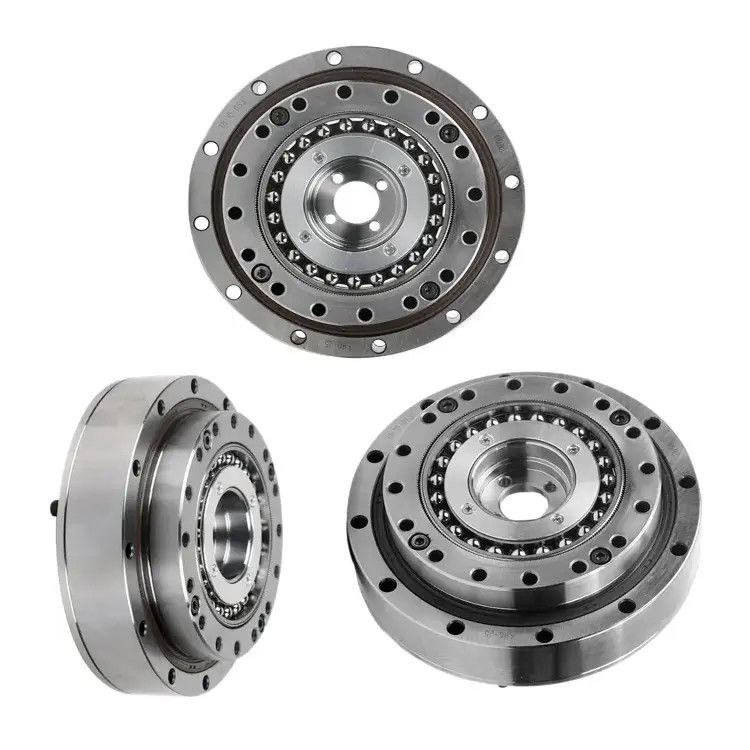

Null Rückschlag Harmonischer Antrieb Wellengenerator Dehnungswellenreduktor 1

Schlüsselmerkmale des Belastungswellenreduktors der LHG-II-Serie
Erzeugnis	Harmonische Reduktor der Serie LHG-II
Material	Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmierstoffe
Reduzierungsquote	501:1 bis 160:1
Gegenreaktion	Weniger als 20 Bogensekunden
Durchschnittliche Eingabegeschwindigkeit	3500 R/min
Maximale Eingabegeschwindigkeit	8500 R/min
Entworfenes Leben	15000 Stunden
Modell	14, 17, 20, 25, 32, 40
Gewicht	00,4 bis 4,4 kg
Gewährleistung	1 Jahr

Anwendungen


Industrieroboter	Humnoide Roboter	Halbleiter

PDF-Zeichnungen herunterladen

LHG-14-XX-U-II.pdf LHG-17-XX-U-II.pdf LHG-20-XX-U-II.pdf

LHG-25-XX-U-II.pdf LHG-32-XX-U-II.pdf
