Hochgenaue Spannungswellengenerator Harmonische Antrieb Reduktor Getriebe

Harmonischer Antrieb des Dehnungswellengenerators

Wellengenerator harmonischer Antrieb

Harmonische Getriebe Reduktor

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Siehe auch:

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Erzeugnis:

LSS - II Harmonische Getriebe

Material:

Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmiermittel

Reduzierungsquote:

50, 80, 100, 120

Gegenreaktion:

≤ 20 Sekunden Bogen

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Maximale Eingabegeschwindigkeit:

8500 R/min

Entworfenes Leben:

15000 Stunden

Modell:

14, 17, 20, 25, 32, 40

Aussehen:

Becherförmig

Gewicht:

00,51 bis 4,6 kg

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Taschenförmige Hochgenauigkeit LSS - II-Serie Dehnungswellenreduktor Harmonische Zahnräder

Name: Hochgenaue Spannungswellengenerator Harmonische Antrieb Reduktor Getriebe
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Siehe auch:
Availability: InStock

Beschreibung des Produkts

Der Belastungswellenreduktor der LSS-II-Serie verwendet den Wellengenerator des Kreuzschiebertyps, die Eingangswelle ist durch eine Oldham-Kopplung mit dem inneren Loch des Wellengenerators verbunden.ist ein eingebettetes Getriebeset mit einem Präzisions-Grenzwalz-Ausgangslager und -Flanze.

Die Verwendung dieser harmonischen Getriebe ist eine sehr kompakte, robuste und einfach zu bedienende Getriebelösung.

Standard-LSS-II-Becherform-Flexspline-Spannwellenräder können in der Robotik, Halbleiterherstellungsgeräten, Lasergeräten, Druckschaltungsanlagen,medizinische Ausrüstung, Teleskope, Werkzeugmaschinen, Verpackungsgeräte, Luft- und Raumfahrt und andere Bereiche.

Wesentliche Merkmale

Einfach zu bedienen
Hohe Genauigkeit
Null Gegenreaktion
Ausgangslager mit hoher Lastkapazität
Reduzierungsverhältnisse von 50:1 bis 160:1

SpAusgleichs

Nennparametertabelle der LSS-II-Serie

Modell	Reduzierungsquote	Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp		Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment		Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit	Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp				Höchstzulässiges momentanes Drehmoment		Fett	Fett	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Weigerung	Uhrzeit
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.51	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤ 20	0.67	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	108	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 20	0.96	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.46	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	3.11	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤ 20	4.6	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

Detaillierte Bilder

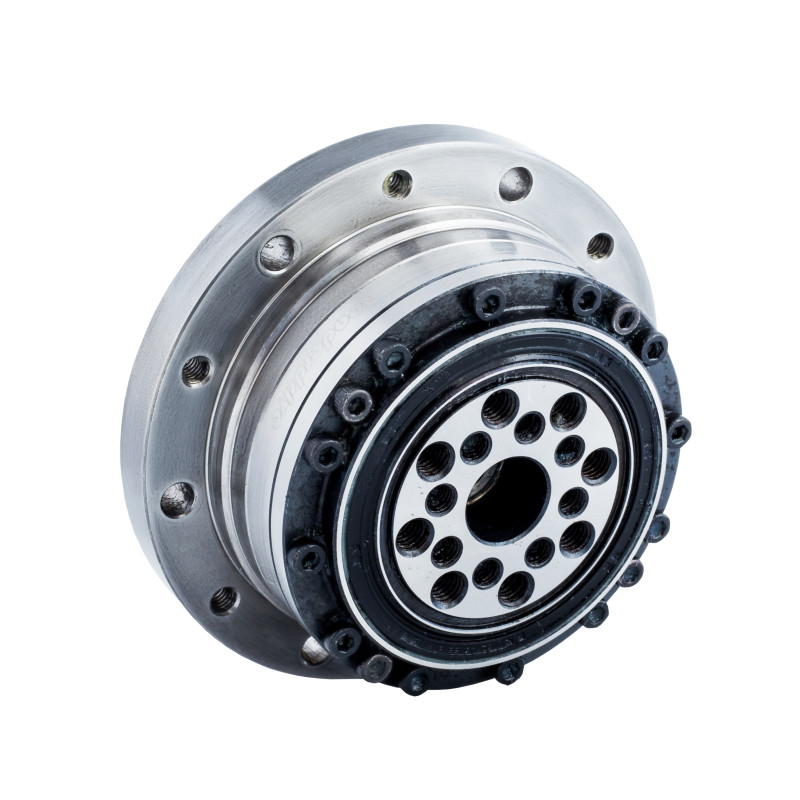

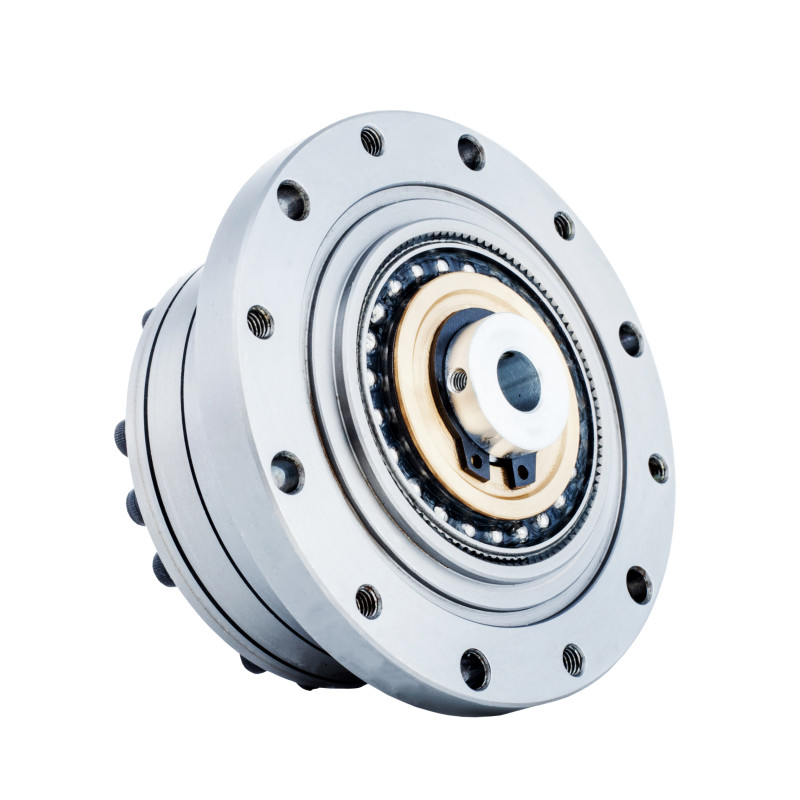

Hochgenaue Spannungswellengenerator Harmonische Antrieb Reduktor Getriebe 0

Schlüsselmerkmale von LSS-Harmonischen Getriebe der Serie II
Erzeugnis	LSS-II-Taschenförmiger Dehnungswellenreduktor
Material	Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmiermittel
Reduzierungsquote	50, 80, 100, 120
Gegenreaktion	Weniger als 20 Bogensekunden
Durchschnittliche Eingabegeschwindigkeit	3500 R/min
Maximale Eingabegeschwindigkeit	8500 R/min
Entworfenes Leben	15000 Stunden
Modell	14, 17, 20, 25, 32, 40
Gewicht	00,51 bis 4,6 kg
Gewährleistung	1 Jahr

PDF-Zeichnungen herunterladen

LSS-14-XX-U-II.pdf LSS-17-XX-U-II.pdf LSS-20-XX-U-II.pdf

LSS-25-XX-U-II.pdf LSS-32-XX-U-II.pdf
