Herkunftsort:
Jiangsu, China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
Modell 14, 17, 20, 25, 32, 40
Beschreibung des Produkts
Die LHT-IV-Serie verfügt über eine Eingangswelle, und das Dehnungswellengerät ist mit einem Trager im Inneren und einer vollständig versiegelten Struktur ausgelegt.
Es eignet sich sehr gut für Anlässe, bei denen am Eingangsende Schräggetriebe oder Zeitgurtgetriebe installiert werden müssen.
Wesentliche Merkmale
Nennparametertabelle der LHT-IV-Serie
| Modell | Reduzierungsquote | Nenndrehmoment bei 2000r/min Eingang | zulässiges Spitzendrehmoment bei Start und Stopp | Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment | Höchstzulässiges momentanes Drehmoment | Höchstzulässige Eingangsrotationsgeschwindigkeit ((Grieß) | Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit ((Grieß) | Gegenreaktion | Gewicht | Konstruktionsdauer | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Weigerung | Uhrzeit | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤ 20 | 0.66 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤ 20 | 0.9 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 110 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 20 | 1.29 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤ 20 | 1.99 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤ 20 | 4 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤ 20 | 7 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||

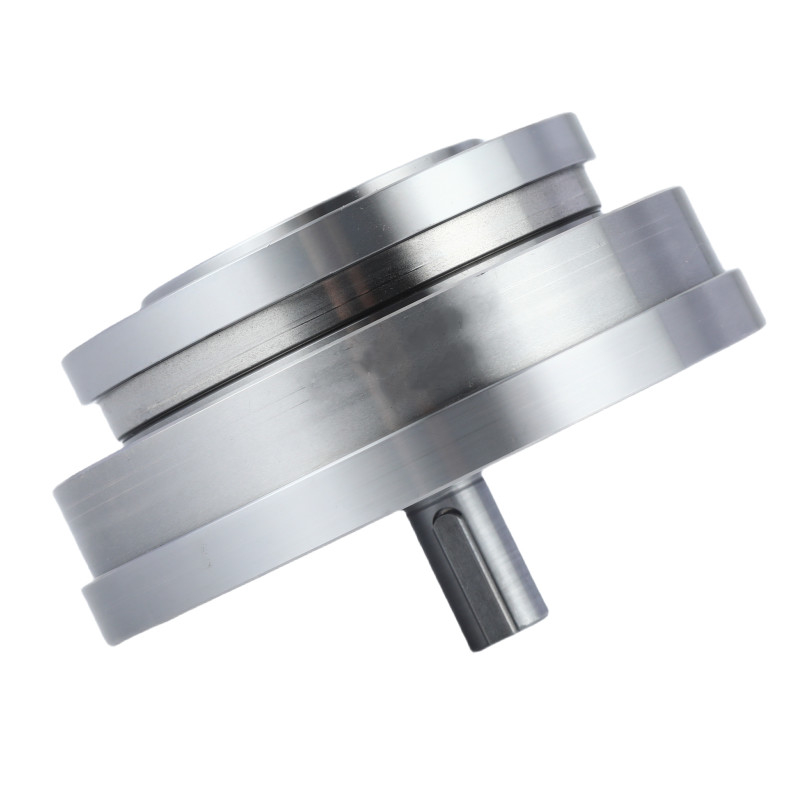

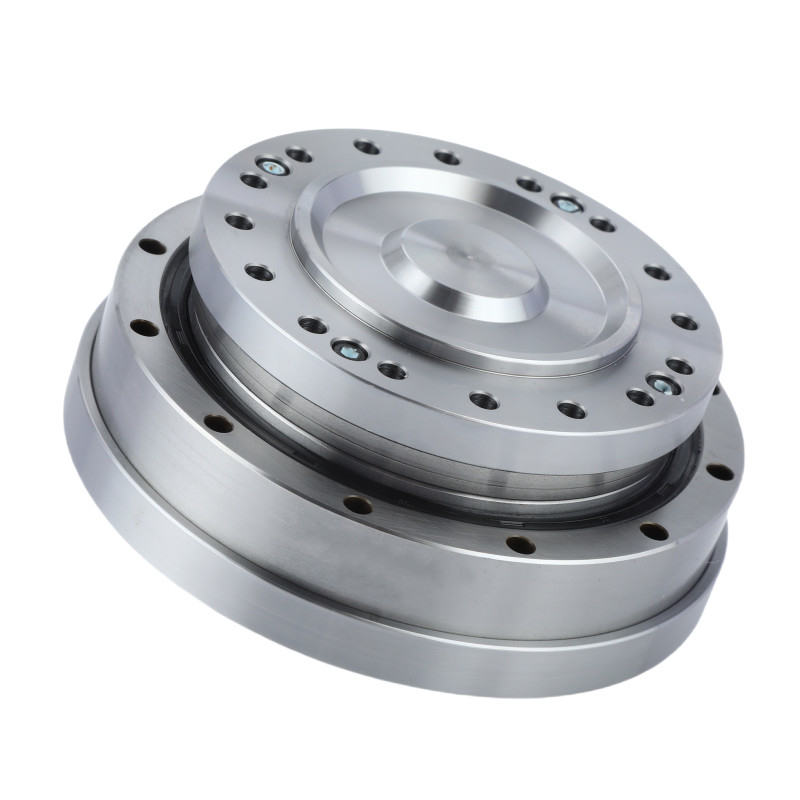

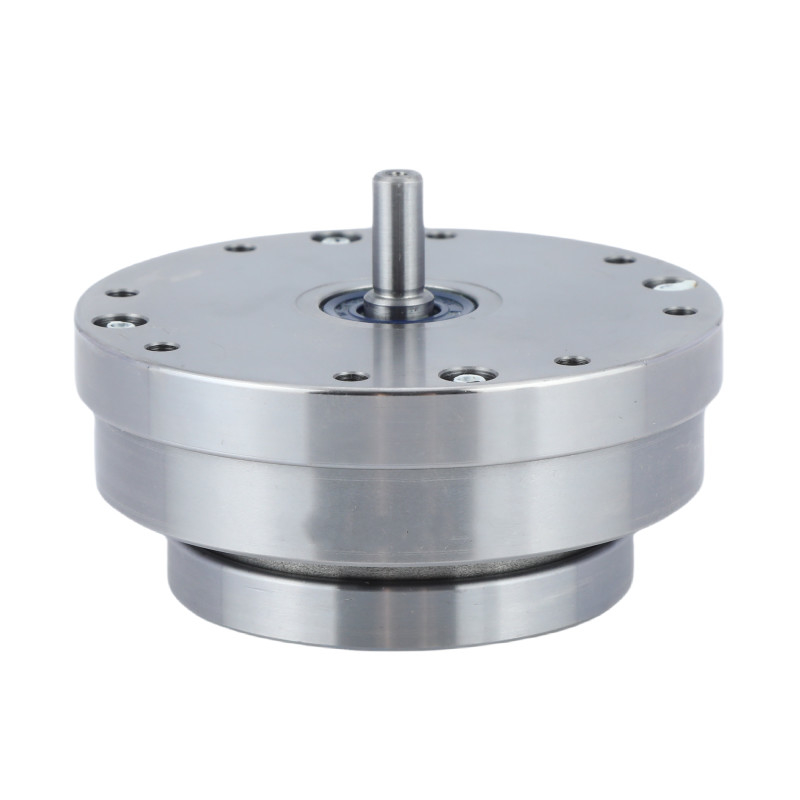

Detaillierte Bilder
| Schlüsselmerkmale des Versiegelten Dehnungswellenreduktors der LHT-Serie IV | |||
| Erzeugnis | Versiegelte Harmonische Zahnräder | ||
|
Material
|
Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmierstoffe | ||
|
Reduzierungsquote
|
50, 80, 100, 120, 160 | ||
|
Gegenreaktion
|
Weniger als 20 Bogensekunden | ||
|
Durchschnittliche Eingabegeschwindigkeit
|
3500 R/min | ||
|
Maximale Eingabegeschwindigkeit
|
8500 R/min | ||
|
Entworfenes Leben
|
15000 Stunden | ||
|
Modell
|
14, 17, 20, 25, 32, 40 | ||
|
Gewicht
|
00,66 bis 7 kg | ||
| Gewährleistung | 1 Jahr | ||
Anwendungen
|
|
|
| Medizinische Geräte | Humnoide Roboter | CNC-Maschinen |
PDF-Zeichnungen herunterladen
LHT-14-XX-U-IV-Keyway.pdf LHT-14-XX-U-IV-keine Schlüsselstraße.pdf
LHT-17-XX-U-IV-Keyway.pdf LHT-17-XX-U-IV-keine Schlüsselstraße.pdf
LHT-20-XX-U-IV.pdf LHT-25-XX-U-IV.pdf LHT-32-XX-U-IV.pdf LHT-40-XX-U-IV.pdf
