Custom Strainwave Harmonische Getriebe Reduktor Getriebe Einheiten hohe Positionierungsgenauigkeit

Harmonische Getriebe-Reduktor

Strainwellenharmonischer Getriebe-Reduktor

Spezielle Spannungswellengeräte

Herkunftsort:

China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Siehe auch:

Kontakt mit uns

Bitte um ein Angebot

Custom Strainwave Harmonische Getriebe Reduktor Getriebe Einheiten hohe Positionierungsgenauigkeit

Einzelheiten zum Produkt

Erzeugnis:

LHT-II Belastungswellenreduktor

Material:

Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmiermittel

Reduzierungsquote:

501:1 bis 120:1

Gegenreaktion:

≤ 20 Sekunden Bogen

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Maximale Eingabegeschwindigkeit:

8500 R/min

Entworfenes Leben:

15000 Stunden

Modell:

14, 17, 20, 25, 32, 40

Gewicht:

00,4 bis 4,4 kg

Gewährleistung:

1 Jahr

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Hochgenaue Positionierung LHT - II-Serie Dehnungswellen-Reduktor-Gangwerke

Name: Custom Strainwave Harmonische Getriebe Reduktor Getriebe Einheiten hohe Positionierungsgenauigkeit
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Siehe auch:
Availability: InStock

Beschreibung des Produkts

Die LHT-II-Serie ist bekannt als die Motor-Direkt-Harmonische Reduktor mit Wellengenerator des Kreuzschiebertyps

Dieses Design ist kompakter und einfach zu installieren.

Die LHT-II-Reihe kann in Robotern, humanoiden Robotern, Halbleiterherstellungsgeräten, FPD-Herstellungsgeräten weit verbreitet verwendet werden.

Wesentliche Merkmale

Kompaktes und prägnantes Design
Ein- und Ausgangskoaxal
Keine Gegenreaktion
Motoren mit direktem Antrieb
Ausgezeichnete Positionsgenauigkeit und Rotationsgenauigkeit

SpAusgleichs

Nennparametertabelle der LHT-II-Serie

Modell	Reduzierungsquote	Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp		Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment		Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)	Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit (Fett)	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp				Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)		Gegenreaktion	Gewicht	Konstruktionsdauer
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Weigerung	Uhrzeit
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.4	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤ 20	0.54	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	110	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 20	0.72	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.22	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	2.54	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤ 20	4.4	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

Detaillierte Bilder

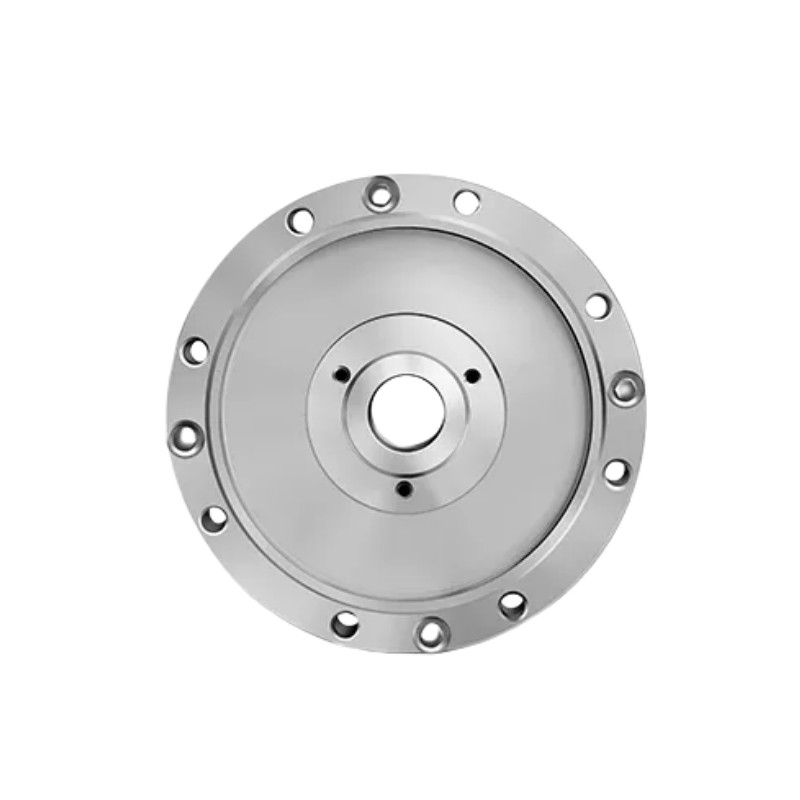

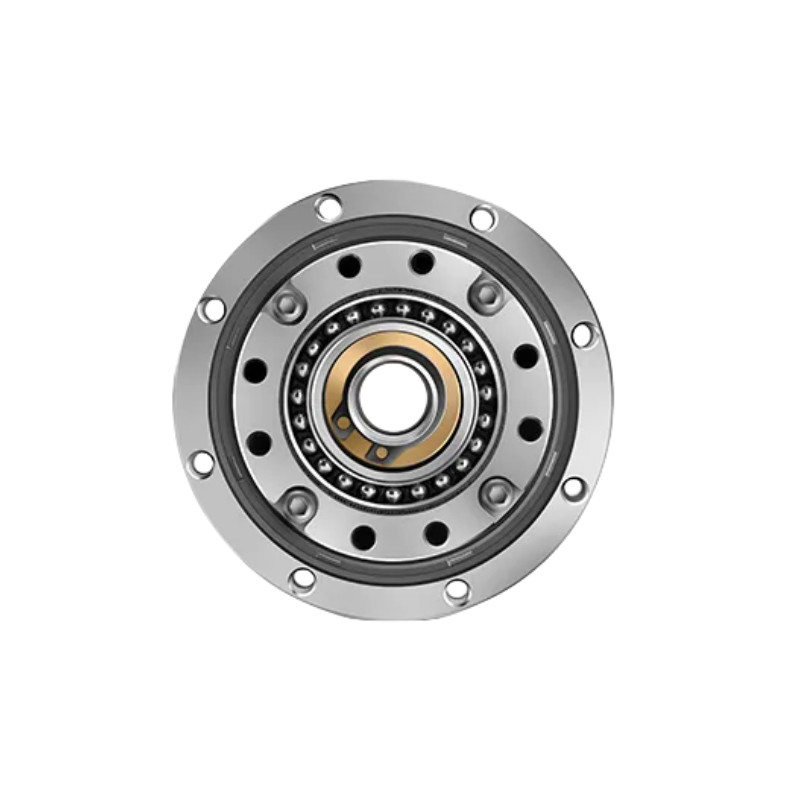

Custom Strainwave Harmonische Getriebe Reduktor Getriebe Einheiten hohe Positionierungsgenauigkeit 0

Schlüsselmerkmale der LHT-II-Harmonischen Getriebe
Erzeugnis	Motordirekte Antrieb Dehnungswellenreduktor
Material	Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmiermittel
Reduzierungsquote	501:1 bis 160:1
Gegenreaktion	Weniger als 20 Bogensekunden
Durchschnittliche Eingabegeschwindigkeit	3500 R/min
Maximale Eingabegeschwindigkeit	8500 R/min
Entworfenes Leben	15000 Stunden
Modell	14, 17, 20, 25, 32, 40
Gewicht	00,4 bis 4,4 kg
Gewährleistung	1 Jahr

PDF-Zeichnungen herunterladen

LHT-14-XX-U-II.pdf LHT-17-XX-U-II.pdf LHT-20-XX-U-II.pdf

LHT-32-XX-U-II.pdf LHT-32-XX-U-II.pdf
