Herkunftsort:
Jiangsu, China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
Modell 14, 17, 20, 25, 32
Beschreibung des Produkts
Die LSD-I-Serie harmonischen Antriebe sind bekannt als die ultra-flacheDehnungswelleAusrüstungseinheiten.
Dieses flexible Design sorgt für eine hervorragende Positionsgenauigkeit und Rotationsgenauigkeit
Diese ultraflachen harmonischen Antriebesind für den Einsatz als Roboter-Endverbindungen und Endverminderungen für Kunden sehr geeignet.
Haupteigenschaften des LSD-Harmonikantriebs
Nennparameter-Tabelle für LSD - Harmonische Antriebe der Serie I
| Modell | Reduzierungsquote | Nenndrehmoment bei 2000r/min Eingang | zulässiges Spitzendrehmoment bei Start und Stopp | Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment | Höchstzulässiges momentanes Drehmoment | Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett) |
Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit (Fett) |
Gegenreaktion | Gewicht | Konstruktionsdauer | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Weigerung | Uhrzeit | ||
| 14 | 50 | 3.7 | 0.38 | 12 | 1.2 | 4.8 | 0.49 | 24 | 2.4 | 8500 | 3500 | ≤ 20 | 0.37 | 9000 |
| 80 | 5.4 | 0.55 | 16 | 1.6 | 7.7 | 0.79 | 35 | 3.6 | 10000 | |||||
| 100 | 5.4 | 0.55 | 19 | 1.9 | 7.7 | 0.79 | 35 | 3.6 | 10000 | |||||
| 17 | 50 | 11 | 1.1 | 23 | 2.3 | 18 | 1.9 | 48 | 4.9 | 7300 | 3500 | ≤ 20 | 0.49 | 9000 |
| 80 | 15 | 1.5 | 29 | 3 | 19 | 1.9 | 61 | 6.2 | 10000 | |||||
| 100 | 16 | 1.6 | 37 | 3.8 | 27 | 2.8 | 71 | 7.2 | 10000 | |||||
| 20 | 50 | 17 | 1.7 | 39 | 4 | 24 | 2.4 | 69 | 7 | 6500 | 3500 | ≤ 20 | 0.68 | 9000 |
| 80 | 24 | 2.4 | 51 | 5.2 | 33 | 3.4 | 89 | 9.1 | 10000 | |||||
| 100 | 28 | 2.9 | 57 | 5.8 | 34 | 3.5 | 95 | 9.7 | 10000 | |||||
| 25 | 50 | 27 | 2.8 | 69 | 7 | 38 | 3.9 | 127 | 13 | 5600 | 3500 | ≤ 20 | 1.25 | 9000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 60 | 6.1 | 179 | 18 | 10000 | |||||
| 100 | 47 | 4.8 | 110 | 11 | 75 | 7.6 | 184 | 19 | 10000 | |||||
| 32 | 50 | 53 | 5.4 | 151 | 15 | 75 | 7.6 | 268 | 27 | 4800 | 3500 | ≤ 20 | 2.48 | 9000 |
| 80 | 83 | 8.5 | 213 | 22 | 117 | 12 | 398 | 41 | 10000 | |||||
| 100 | 96 | 10 | 233 | 24 | 151 | 15 | 420 | 43 | 10000 | |||||

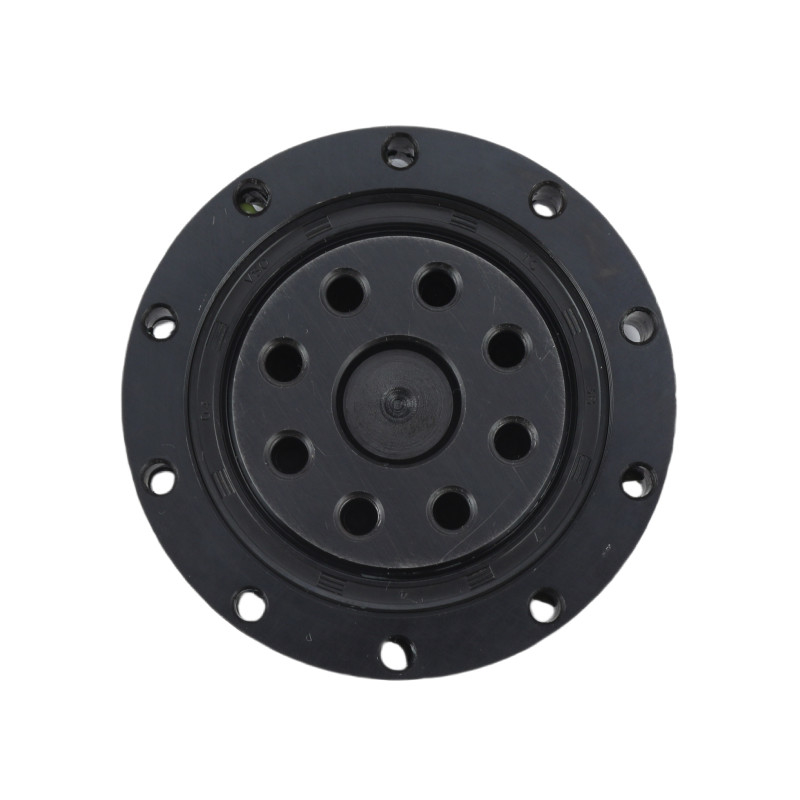

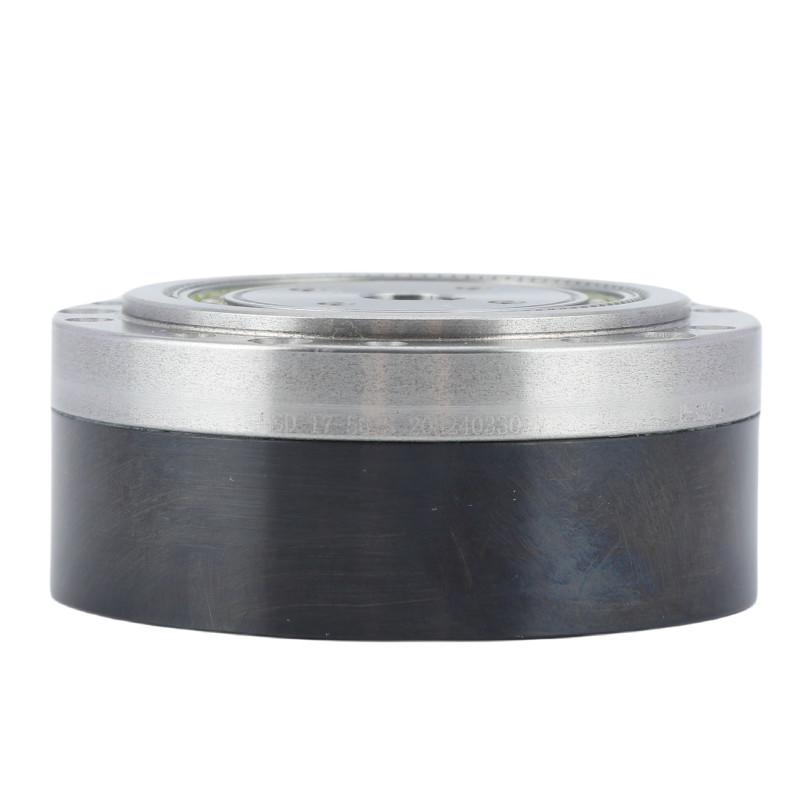

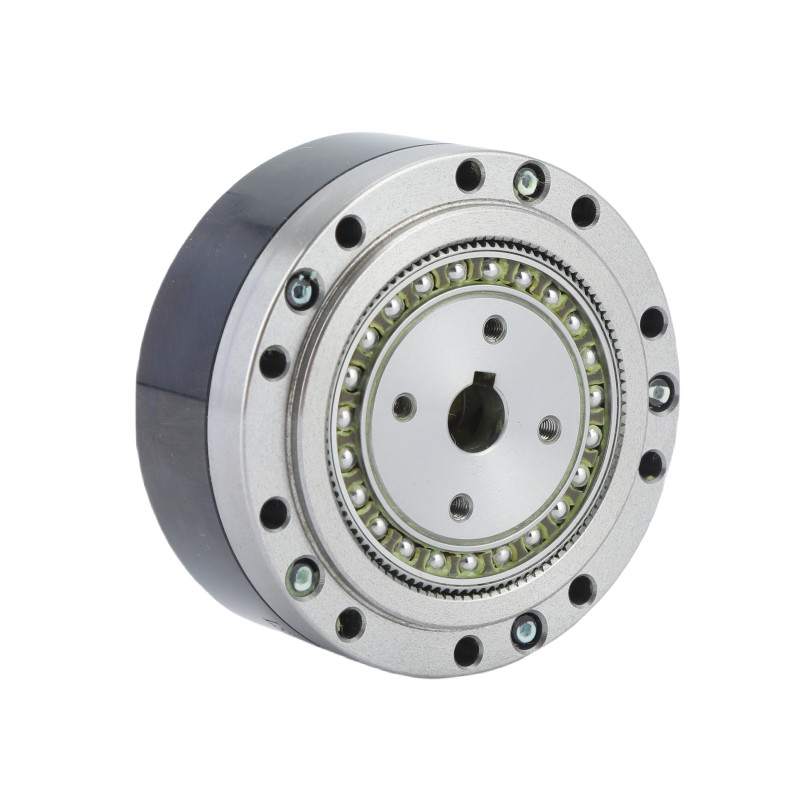

Detaillierte Bilder
| Haupteigenschaften von LSD - Ultra-Flachspannungswellenreduktor der Serie I | |||
| Erzeugnis | Ultra-Flachharmonikantrieb | ||
|
Material
|
Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmierstoffe | ||
|
Reduzierungsquote
|
50, 80, 100 | ||
|
Gegenreaktion
|
Weniger als 20 Bogensekunden | ||
|
Durchschnittliche Eingabegeschwindigkeit
|
3500 R/min | ||
|
Maximale Eingabegeschwindigkeit
|
8500 R/min | ||
|
Entworfenes Leben
|
10000 Stunden | ||
|
Modell
|
14, 17, 20, 25, 32 | ||
|
Gewicht
|
00,37 bis 2,48 kg | ||
| Gewährleistung | 1 Jahr | ||
Anwendungen
| |
|
|
|
| Produktionssysteme | Verpackungssystem | Humnoide Roboter | Medizinische Geräte |
PDF-Zeichnungen herunterladen
LSD-14-P-XX-U-I.pdf LSD-14-XX-U-I.pdf LSD-17-P-XX-U-I.pdf
LSD-17-XX-U-I.pdf LSD-20-P-XX-U-I.pdf LSD-20-XX-U-I.pdf
