OEM Miniatur-Spannungswellen-Getriebe Null-Rückschlag Harmonische Antriebsgetriebe

OEM-Dehnwellengetriebe

Harmonische Dehnungswelle Getriebe

OEM Harmonischer Getriebeantrieb

Herkunftsort:

Jiangsu, China

Markenname:

Giant Precision

Zertifizierung:

ISO9001

Modellnummer:

Modell 8, Modell 11

Kontakt mit uns

Bitte um ein Angebot

OEM Miniatur-Spannungswellen-Getriebe Null-Rückschlag Harmonische Antriebsgetriebe

Einzelheiten zum Produkt

Erzeugnis:

Miniatur-Harmonische Antrieb

Material:

Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmiermittel

Reduzierungsquote:

50, 80, 100

Gegenreaktion:

≤ 30 Sekunden Bogen

Durchschnittliche Eingabegeschwindigkeit:

3500 R/min

Entworfenes Leben:

10000 Stunden

Modell:

8, 11

Gewicht:

00,06 bis 0,27 kg

Gewährleistung:

1 Jahr

Farbe:

Schleim

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

To Be Negotiated

Verpackung Informationen

Karton

Lieferzeit

3-4 Wochen

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

20000 Stück pro Monat

Verwandte Produkte

Leichtes Gewicht 2,47 kg Modell 32 Dehnungswellenreduktor Niedrigrückschlag Harmonische Getriebe

Beste Preis

Niedrige Rückschläge und hohe Effizienz Modell 25 Dehnungswellenreduktor Ultraleichtharmonische Getriebe

Beste Preis

Hohe Reduktionsrate LSN-Serie Modell 20 Dehnungswellenreduktor 0,73 kg Leichtgewichtsgetriebe

Beste Preis

Kompakte und leichte Ausführung LSN-Reihe Dehnungswellenreduktor Modell 14 Getriebe

Beste Preis

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Miniatur-Harmonische Antrieb mit hoher Tragfähigkeit

Name: OEM Miniatur-Spannungswellen-Getriebe Null-Rückschlag Harmonische Antriebsgetriebe
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modell 8, Modell 11
Availability: InStock

Beschreibung des Produkts

Die Modell 8 und Modell 11 harmonischen Antriebsgetriebe der LS- und LH-Serie sind als Mini-Form Dehnungswellenreduktor bekannt.
Die Miniatur-Spannungswellenreduktoren der Serie LS und LH bieten eine hohe Positionierungsgenauigkeit in einem sehr kompakten Paket.
Diese harmonischen Antriebe eignen sich hervorragend für Halbleiter- und Robotikanwendungen, insbesondere für kleine Industrie- und Kollaborationsroboter.Industrieanlagen, bei denen das Gewicht ein entscheidender Faktor ist.

Wesentliche Merkmale

• Kompakt und leicht

• Hohe Positionsgenauigkeit

• Hohe Drehmomentkapazität
• Hohe Radial-, Achs- und Momentlastkapazität

• Es gibt drei Reduktionsquoten: 50:1 bis 100:1

Nennparameter-Tabelle der LS-Serie

Modell	Reduzierungsquote	Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp		Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment		Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)	Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit (Fett)	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp				Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)		Gegenreaktion	Gewicht	Konstruktionsdauer
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Weigerung	Uhrzeit
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.08	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40	0.08	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30	0.25	10000
11	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3	8500	3500	≤ 30	0.17	10000

Nennparametertabelle der LH-Serie

Modell	Reduzierungsquote	Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp		Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment		Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)	Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit (Fett)	Gegenreaktion	Gewicht	Konstruktionsdauer
		Nenndrehmoment bei 2000r/min Eingang		zulässiges Spitzendrehmoment bei Start und Stopp				Höchstzulässiges momentanes Drehmoment		Höchstzulässige Eingangsrotationsgeschwindigkeit (Fett)		Gegenreaktion	Gewicht	Konstruktionsdauer
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Weigerung	Uhrzeit
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

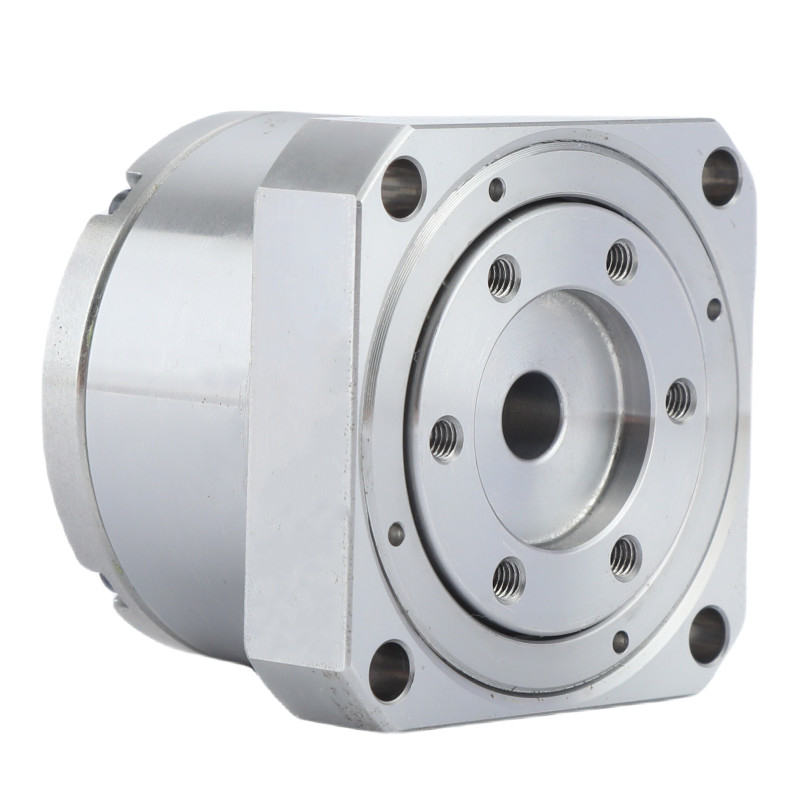

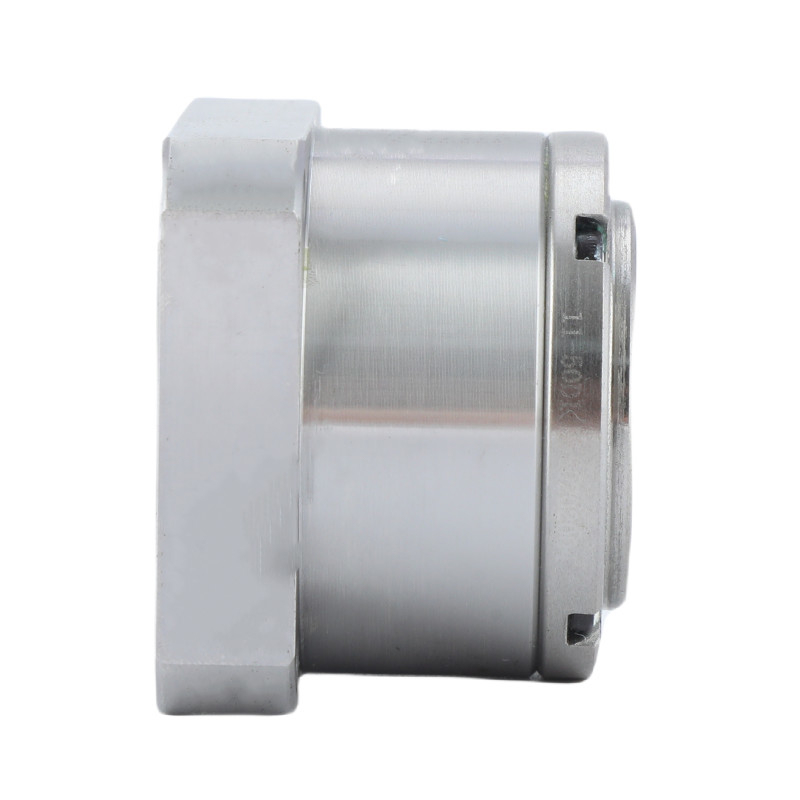

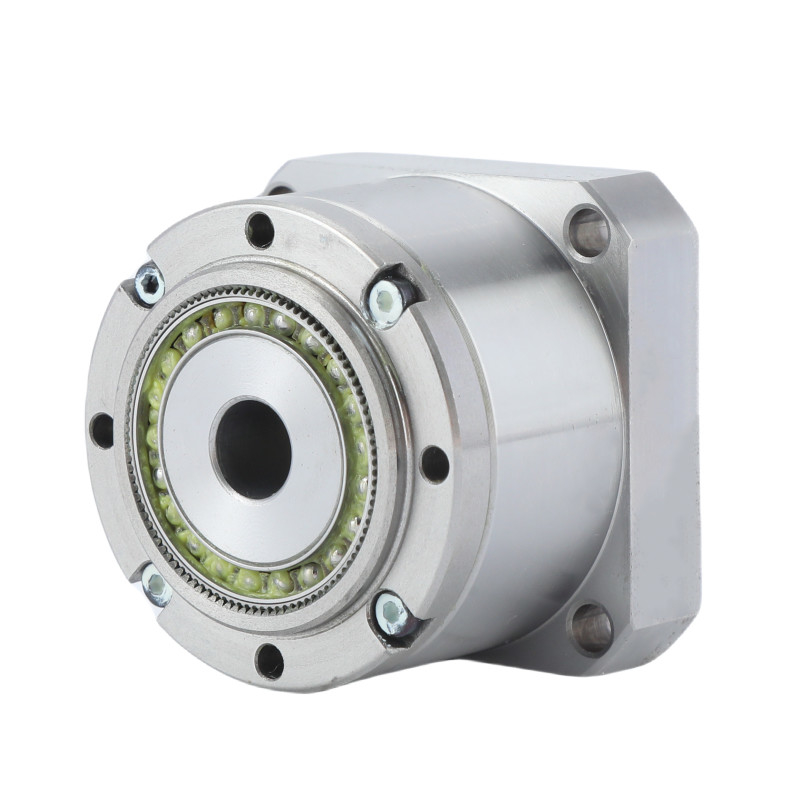

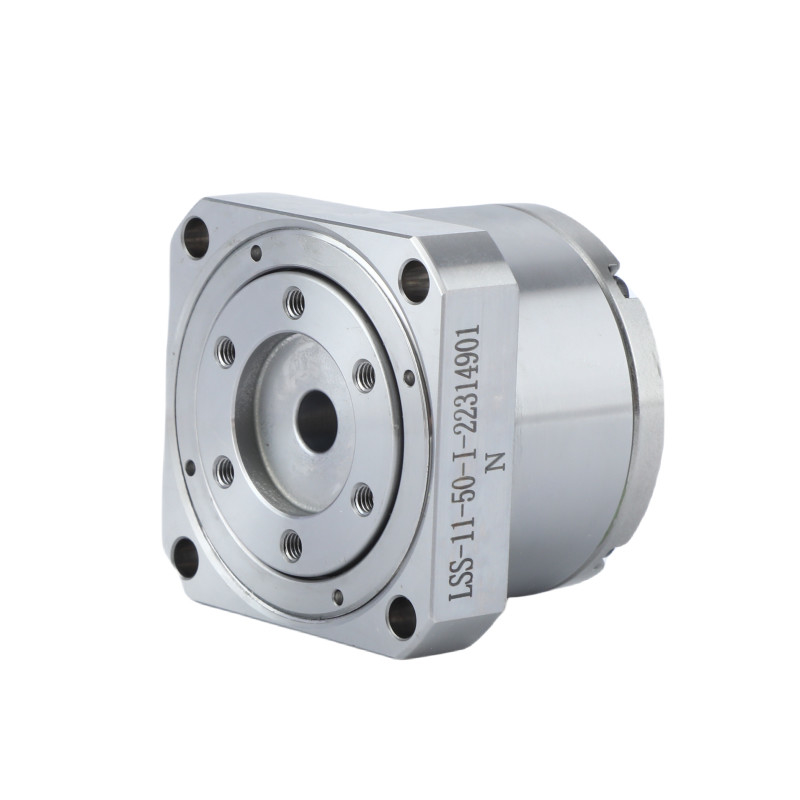

Detaillierte Bilder

Schlüsselmerkmale vonMiniaturharmonische Antriebe der LS- und LH-Serie
Erzeugnis	Mini-Spannungswellenreduktor
Material	Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmierstoffe
Reduzierungsquote	50, 80, 100
Gegenreaktion	Weniger als 30 Bogensekunden
Durchschnittliche Eingabegeschwindigkeit	3500 R/min
Maximale Eingabegeschwindigkeit	8500 R/min
Entworfenes Leben	10000 Stunden
Modell	8, 11
Gewicht	00,06 bis 0,27 kg
Gewährleistung	1 Jahr

Anwendung

Harmonische Getriebe sind spezielle Getriebe, die für ihre Präzision und Kompaktheit bekannt sind.Sie finden aufgrund ihrer einzigartigen Eigenschaften Anwendungen in verschiedenen Bereichen..

Robotik	Harmonische Antriebe werden in der Robotik wegen ihres hohen Drehmoments-Gewichts-Verhältnisses und ihrer Präzision weit verbreitet.
Luft- und Raumfahrt	In der Luft- und Raumfahrttechnik werden diese Antriebe aufgrund ihrer Zuverlässigkeit und Kompaktheit in Satelliten- und Raumfahrzeugsystemen eingesetzt.Sie sind in Mechanismen, die hohe Präzision und minimale Gegenreaktion erfordern, unerlässlich, wie zum Beispiel Satellitenantennen und Fahrwerk.
Medizinische Geräte	Harmonische Antriebe werden in verschiedenen medizinischen Geräten eingesetzt, darunter chirurgische Roboter und Diagnosegeräte.Ihre Präzision und reibungslose Bewegung sind für empfindliche Operationen und genaue Diagnosen von entscheidender Bedeutung.
Industrieautomation	Sie werden in industriellen Automatisierungssystemen für Aufgaben wie Materialverarbeitung, Montage und Werkzeugmaschinen eingesetzt.Die Fähigkeit, hohe Belastungen zu bewältigen und gleichzeitig eine hohe Präzision zu gewährleisten, macht sie für diese Anwendungen geeignet..
Optische Systeme	Harmonische Antriebe werden in optischen Systemen wie hochpräzisen Teleskopen und Kameras eingesetzt, bei denen eine genaue Positionierung und ein minimales mechanisches Spiel entscheidend sind.
Automobilindustrie	In der Automobilindustrie finden sich harmonische Antriebe in Systemen, die eine kompakte und effiziente Bewegungssteuerung erfordern.zum Beispiel in bestimmten Arten von Lenkmekanismen oder fortschrittlichen Fahrerassistenzsystemen (ADAS).
