Herkunftsort:
China
Markenname:
Giant Precision
Zertifizierung:
ISO9001
Modellnummer:
LSS-14/17/20/20/25/32/40-XX-U-I
Beschreibung des Produkts

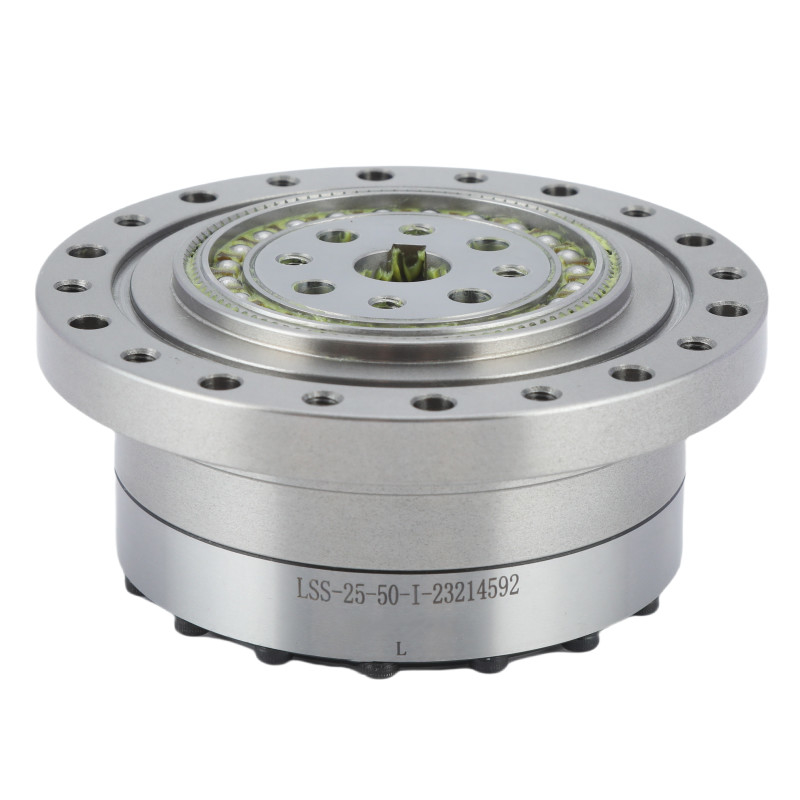

Die LSS-I-Serie harmonischen Getriebe sind bekannt als die Taschenförmige Motor-Direktantrieb Dehnungswellenreduktor mit weniger schädlichen Teilen.
Diese Konstruktion ermöglicht eine kompaktere und effizientere Nutzung des Raums, bietet Vorteile wie hohe Effizienz, Präzision und geringere Wartung, da es weniger anfällige Komponenten für Verschleiß gibt,die Lebensdauer des Dienstes wesentlich verlängert.
LSS - I-Serie harmonische Getriebe werden häufig bei Robotern, Automatisierungsgeräten wie CNC-Geräten und Rotationsgeräten, Halbleiterherstellung, medizinischer Ausrüstung usw. verwendet.
Wesentliche Merkmale
SpAusgleichs
| Modell | Reduzierungsquote | Nenndrehmoment bei 2000r/min Eingang | zulässiges Spitzendrehmoment bei Start und Stopp | Höchstzulässiger Wert für das durchschnittliche Lastdrehmoment | Höchstzulässiges momentanes Drehmoment | Höchstzulässige Eingangsrotationsgeschwindigkeit | Zulässige durchschnittliche Eingangsrotationsgeschwindigkeit | Gegenreaktion | Gewicht | Konstruktionsdauer | ||||
| Fett | Fett | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Weigerung | Uhrzeit | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤ 20 | 0.51 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤ 20 | 0.67 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 108 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 20 | 0.96 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤ 20 | 1.46 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤ 20 | 3.11 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤ 20 | 4.6 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||
Detaillierte Bilder
| Schlüsselmerkmale von LSS-Harmonischen Getriebe der Serie I | |||
| Erzeugnis | Harmonische Getriebe | ||
|
Material
|
Stahl, Aluminium, Polyurethan, Lager und Dichtungen, Schmiermittel | ||
|
Reduzierungsquote
|
50, 80, 100, 120 | ||
|
Gegenreaktion
|
Weniger als 10 Arc Sec | ||
|
Durchschnittliche Eingabegeschwindigkeit
|
3000 oder 3500 R/min | ||
|
Maximale Eingabegeschwindigkeit
|
8500 R/min | ||
|
Entworfenes Leben
|
15000 Stunden | ||
|
Modell
|
14, 17, 20, 25, 32, 40 | ||
|
Gewicht
|
00,51 bis 4,6 kg | ||
| Gewährleistung | 1 Jahr | ||
PDF-Zeichnungen
